Насосы серии «Х80»

Насосы типа Х — центробежные, горизонтальные, консольные, одноступенчатые.

Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6м2/с.

Температура перекачиваемой жидкости от 233 до 393К (от -40 до +120oC)

Условное обозначение: например, Х100-80-160-К-СД, где

Х — тип насоса (химический);
100 — номинальный диаметр входного патрубка, мм;
80 - номинальный диаметр выходного патрубка, мм;
160 — номинальный диаметр рабочего колеса, мм;
К — условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ); Е — сталь 12Х18Н12М3ТЛ; И - сталь 07ХН25МДТЛ;
СД — условное обозначение двойного сальникового уплотнения вала насоса;
2 — категория размещения агрегата при эксплуатации.



Уплотнение вала насоса — двойное торцовое или двойное сальниковое.
Материал деталей проточной части насосов:
— хромоникелевая сталь 12Х18Н9ТЛ — «К»;
— хромоникельмолибденовая сталь 12Х18Н12М3ТЛ — «Е»;
— хромоникельмолибденомедистая сталь 07ХН25МДТЛ — «И»;

- титан ВТ1-0 ОСТ 1.90013-81 – «Т»;

- титан ВТ-5Л СТУ 2177-90;

- хромистый чугун ЧХ28 – «Д».

Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.

Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.

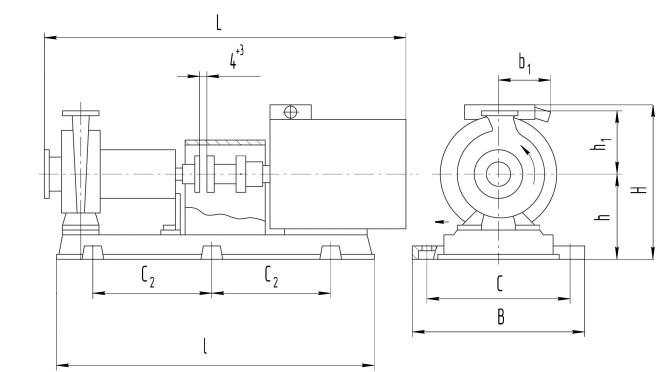

Габаритный чертёж насосов типа Х



Таблица габаритных размеров насосов типа Х

Марка насосаТип двигателяРазмеры, мм
Bb1CC2Hhh1Ll
Х100-80-160
Х100-80-160а
Х100-80-160б
АИР160M2
АИМР160M2
АИР180S2
АИР180M2
АИМР180S2
АИМР180M2
514165
210
420500465
575
2402001365
1435
1335
1385
1405
1455
1200
1845202601255
210615
Х100-65-200
Х100-65-200а
АИР180S2
АИР180M2
АИМР180S2
АИМР180M2
4АМИ200M2
АИМ200M2
4АМ225М2
АИР225М2
АИМ225М2
5141844205005202602251375
1425
1445
1495
1460
1575
1555
1580
1 610
1305
210615
670568550590
655
655
615
680
3051400
390
-
200
390
Х100-65-250
Х100-65-250а
4AM225M2
АИР225M2
4AM250S2
АИР250S2
4AM250M2
АИР250M2
675-
200
-
240
-
240
590580655
615
720
670
720
670
3052501580
1605
1685
1650
1725
1675
1400
7356506003301500
Х100-65-315
Х100-65-315а
4AM280S2
4AM280M2
4AM315S2
4AM315M2
6845356206508704602801940
1980
2025
2085
1510
1560
1610
1660
540945495
