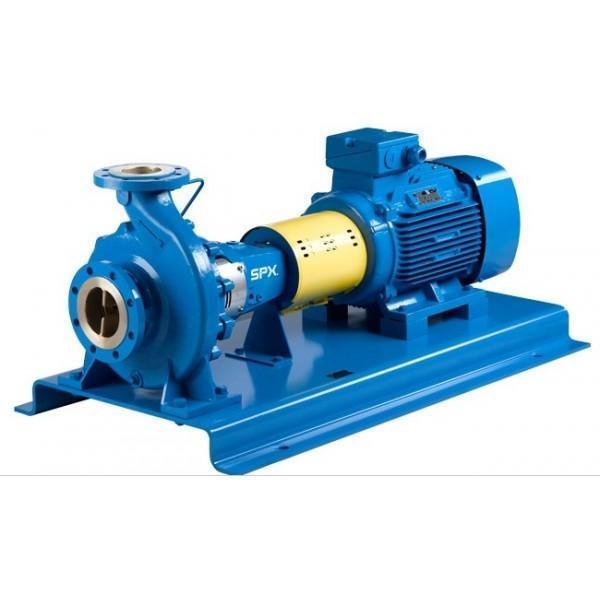

Насосы серии «Х65»

Насосы типа Х — центробежные, горизонтальные, консольные, одноступенчатые.

Перекачиваемая среда: предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6м2/с.

Температура перекачиваемой жидкости от 233 до 393К (от -40 до +120oC)

Условное обозначение: например, Х100-80-160-К-СД, где

Х — тип насоса (химический);
100 — номинальный диаметр входного патрубка, мм;
80 - номинальный диаметр выходного патрубка, мм;
160 — номинальный диаметр рабочего колеса, мм;
К — условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ); Е — сталь 12Х18Н12М3ТЛ; И - сталь 07ХН25МДТЛ;
СД — условное обозначение двойного сальникового уплотнения вала насоса;
2 — категория размещения агрегата при эксплуатации.



Уплотнение вала насоса — двойное торцовое или двойное сальниковое.
Материал деталей проточной части насосов:
— хромоникелевая сталь 12Х18Н9ТЛ — «К»;
— хромоникельмолибденовая сталь 12Х18Н12М3ТЛ — «Е»;
— хромоникельмолибденомедистая сталь 07ХН25МДТЛ — «И»;

- титан ВТ1-0 ОСТ 1.90013-81 – «Т»;

- титан ВТ-5Л СТУ 2177-90;

- хромистый чугун ЧХ28 – «Д».

Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.

Область применения: предназначены для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности.



Габаритный чертёж насосов типа Х



Таблица габаритных размеров насосов типа Х

Марка насосаТип двигателяРазмеры, мм
Bb1CC2Hhh1Ll
Х65-50-125
Х65-50-125а
Х65-50-125б
АИР90L2
АИР100S2
АИР100L2
АИМ90L2
АИМ100S2
АИМ100L2
418-
-
-
170
345600310
320
320
440
450
450
172140915
925
960
970
990
1015
885
Х65-50-160АИР100L2
АИМ100L2
АИР112M2
АИР132M2
АИМ112M2
АИМ132M2
418-
170
345600320
450
385
435
515
575
192160940
1000
985
1050
1050
1110
885
425-202997
