Насос АХ 65-40-200б А, К, Е, И

Тип

Центробежные химические насосы типа АХО. Выполняются на отдельной стойке с паровым обогревом корпуса и водяным охлаждением кронштейна и корпуса.

Назначение

Агрегаты электронасосные центробежные типа «АХО» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м³, имеющих твёрдые включения размером до 1 мм, объёмная концентрация которых не превышает 1.5%, с температурой от +30°C до +200°С, скорость проникновения коррозии материала проточной части не превышает 0.1 мм/год. Кинематическая вязкость перекачиваемой жидкости не более 30х10^-6 м²/с.

Условные обозначения

Условное обозначение насосов в соответствии с ГОСТ 10168.1-85.
АХО125-100-315-К-55-У2, где

• АХО – обозначение (химический горизонтальный консольный на отдельной стойке с обогревом);
• 125 – диаметр входа в мм;
• 100 – диаметр выхода в мм;
• 315 – номинальный диаметр рабочего колеса в мм;
• К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ);
• 55- двойное торцевое уплотнение;
• У – климатическое исполнение;
• 2 – категория размещения при эксплуатации.

Этот же насос с уплотнением «двойной мягкий сальник» имеет обозначение АХО125-100-315-К-СД-У2, где

• СД – уплотнение «двойной мягкий сальник».

Для обеспечения понижения напора насоса в пределах поля Q – H производится соответствующая обточка рабочего колеса по наружному диаметру. Насос с обточенным рабочим колесом имеет обозначения:

• АХО125-100-315а-К-55-У2, где а – первая обточка колеса;
• АХО125-100-315б-К-55-У2, где б – вторая обточка колеса;

Для взрывоопасных производств этот же насос имеет обозначение: АХО-Е-125-100-315-К-55-У2, где

• Е – конструктивное исполнение для взрывоопасных производств.

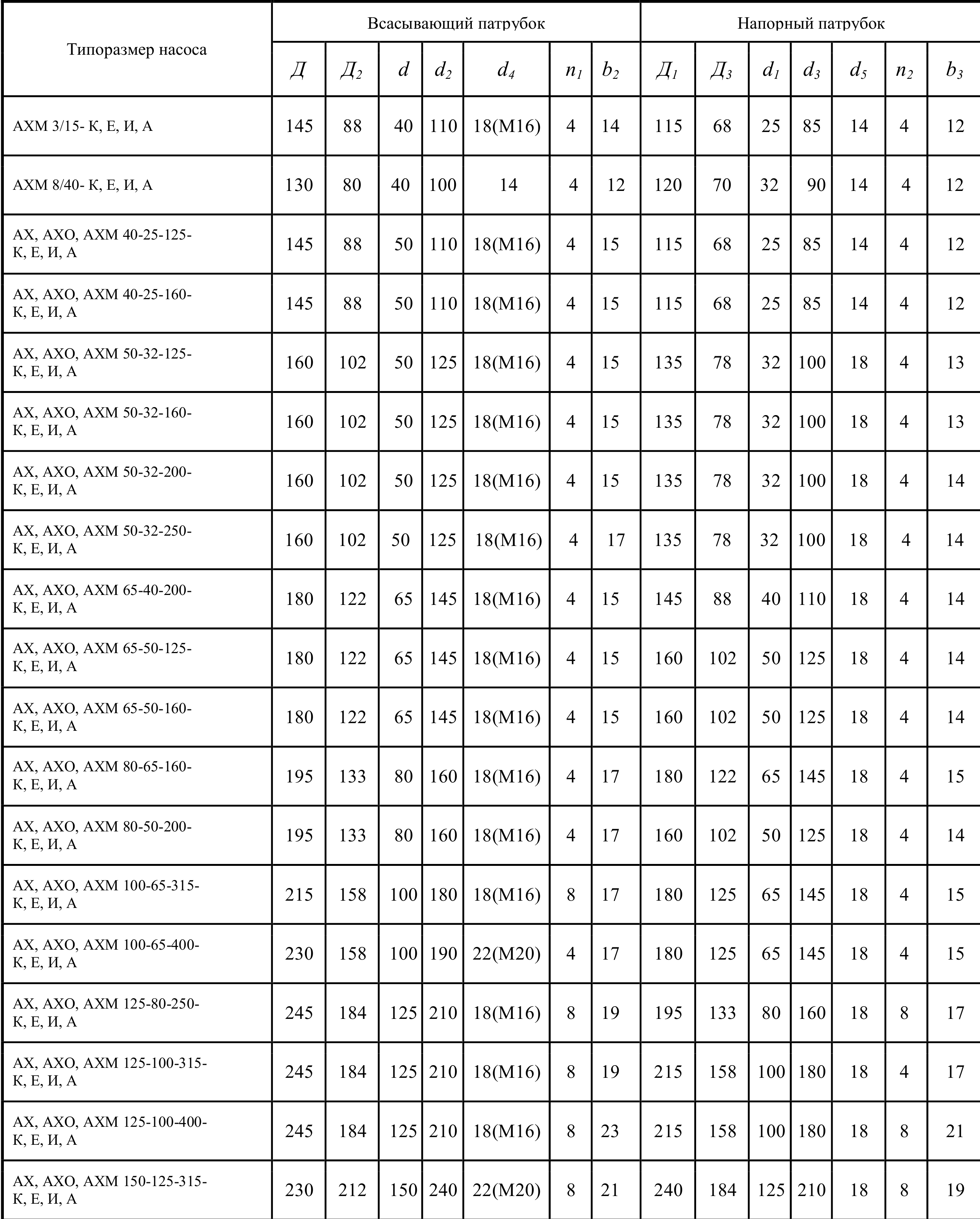

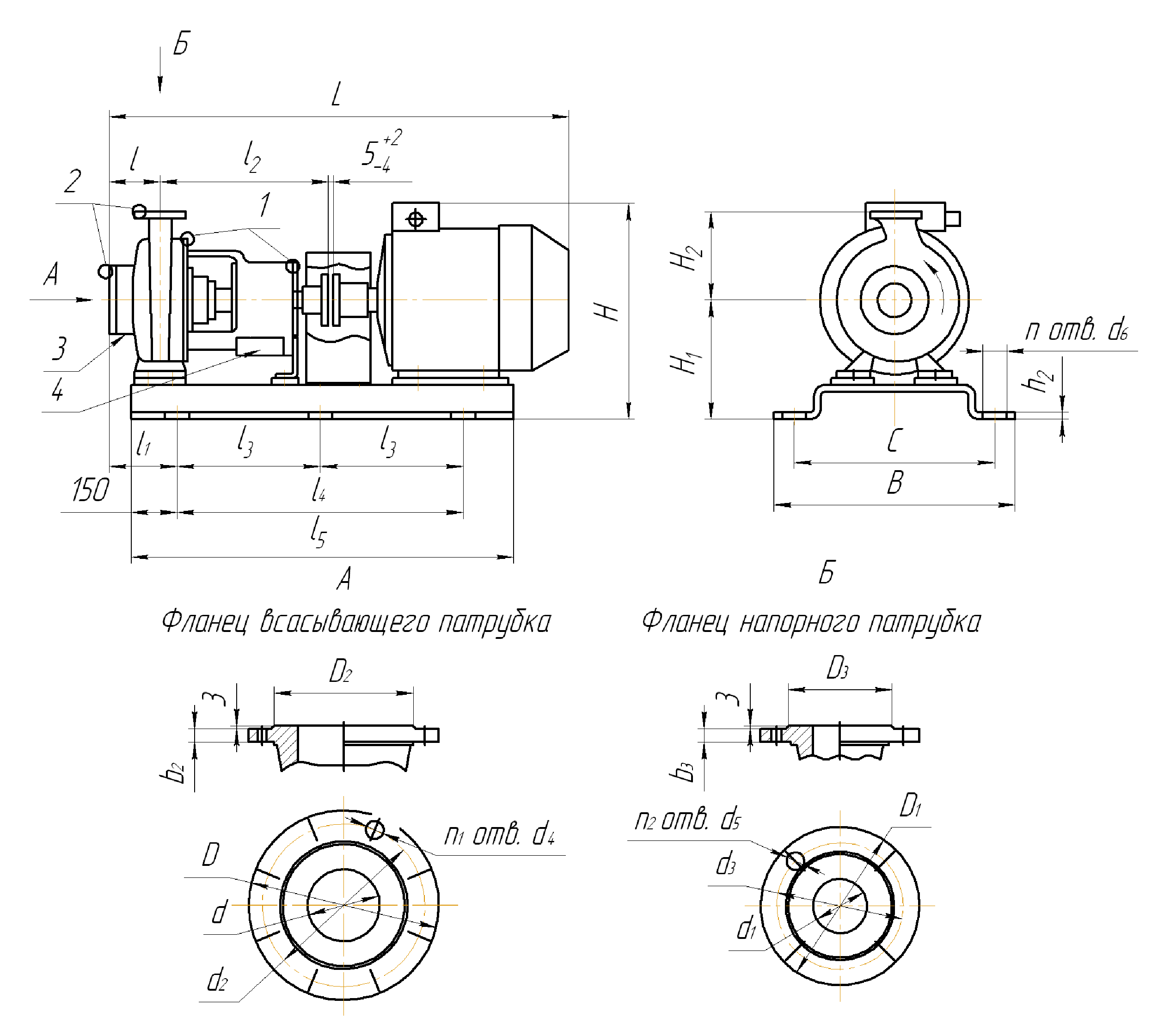

  Присоединительные размеры
