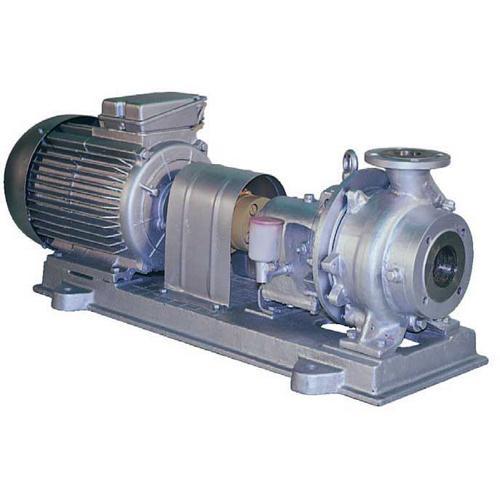

Насос АХ 125-100-400а А, К, Е, И

Насос АХ 125-100-400а А, К, Е, И

Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика АХ 125-100-400а А, К, Е, И

Частота вращения, об/мин 1450
Подача, м3 112
Напор, м 41
Мощность двигателя, кВт 55



Дополнительная характеристика АХ 125-100-400а А, К, Е, И

Габаритные размеры (ДхШхВ), мм 1680х690х780
Масса агрегата, кг 805

Тип

Центробежные химические насосы типа АХО. Выполняются на отдельной стойке с паровым обогревом корпуса и водяным охлаждением кронштейна и корпуса.



Назначение

Агрегаты электронасосные центробежные типа «АХО» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, имеющих твёрдые включения размером до 1 мм, объёмная концентрация которых не превышает 1.5%, с температурой от +30°C до +200°С, скорость проникновения коррозии материала проточной части не превышает 0.1 мм/год. Кинематическая вязкость перекачиваемой жидкости не более 30х10-6 м2/с.



Условные обозначения

Условное обозначение насосов в соответствии с ГОСТ 10168.1-85.
АХО125-100-315-К-55-У2, где

  • АХО – обозначение (химический горизонтальный консольный на отдельной стойке с обогревом);
  • 125 – диаметр входа в мм;
  • 100 – диаметр выхода в мм;
  • 315 – номинальный диаметр рабочего колеса в мм;
  • К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ);
  • 55- двойное торцевое уплотнение;
  • У – климатическое исполнение;
  • 2 – категория размещения при эксплуатации.

Этот же насос с уплотнением «двойной мягкий сальник» имеет обозначение АХО125-100-315-К-СД-У2, где

  • СД – уплотнение «двойной мягкий сальник».

Для обеспечения понижения напора насоса в пределах поля Q – H производится соответствующая обточка рабочего колеса по наружному диаметру. Насос с обточенным рабочим колесом имеет обозначения:

  • АХО125-100-315а-К-55-У2, где а – первая обточка колеса;
  • АХО125-100-315б-К-55-У2, где б – вторая обточка колеса;

Для взрывоопасных производств этот же насос имеет обозначение: АХО-Е-125-100-315-К-55-У2, где

  • Е – конструктивное исполнение для взрывоопасных производств.

    Присоединительные размеры
