Насос РПН 0,8/30 ручной поршневой

Назначение

Насос ручной поршневой РПН 0,8/30 предназначен для перекачивания из колодцев и емкостей пресной воды, имеющей механические примеси размером до 0,1 мм, массовая концентрация которых не превышает 0,3% и температурой до 343 К (70 °С).

Конструкция

Насос РПН 0,8/30 ручной поршневой одноцилиндровый двухстороннего действия. Насос состоит из корпуса, в котором размещены всасывающие и нагнетательные клапаны, поршень с уплотняющими кольцами, кривошип, тяга и приводной вал. Уплотнение приводного вала осуществляется сальниковой набивкой. Насос приводится в движение качанием рукоятки, движение от которой через приводной вал, кривошип и тягу передается поршню.

Условные обозначения: например, РПН 0,8/30 В-У2 ТУ У 3.19-5785454-024-95, где

РПН — ручной поршневой насос;

0,8—теоретическая подача за двойной ход, л;

30 — напор, м;

В—исполнение поматериалу проточной части (чугун);

У — климатическое исполнение;

2 — категория размещения.

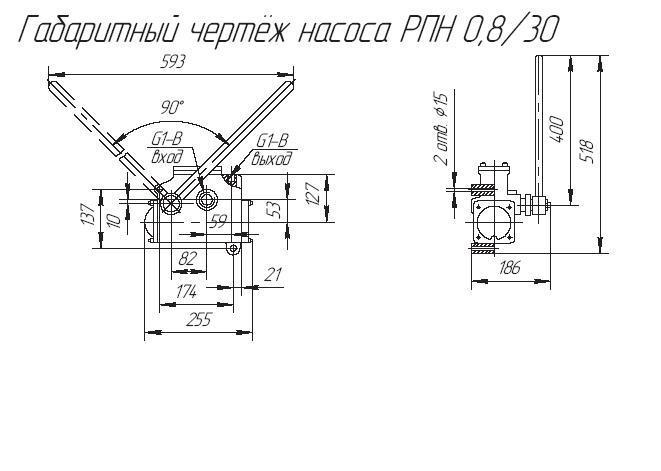

Габаритный чертеж
