Насос НР 0,4/30 ручной

Назначение

Насос ручной НР 0,4/30 предназначен для перекачивания воды и водных растворов.

Конструкция

Насос состоит из цилиндра, в котором помещен поршень с уплотняющими кольцами, штока, всасывающего и нагнетательного клапанов, корпуса сальника с уплотняющими элементами, тяги и ручки. При перемещении ручки вниз всасывающий клапан открывается, при этом происходит всасывание жидкости; при перемещении ручки вверх всасывающий клапан закрывается, а нагнетательный клапан открывается—происходит нагнетание жидкости.

Условные обозначения: например, НР 0,4/30 Д-У2, где:

НР — насос ручной;

0,4 — подача насоса, л/дв. ход;

30 — напор на выходе из насоса, м;

Д — материал корпусных деталей (углеродистая сталь — А; хромистая сталь — Д; хромоникелевая сталь — К);

У — климатическое исполнение (У, УХЛ);

2 — категория размещения (2, 3, 4).

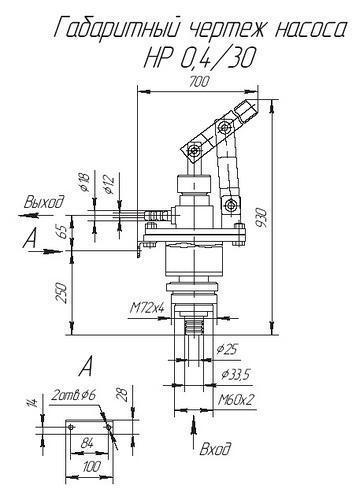

Габаритный чертеж
