Насос ПР 1/1 ручной

Назначение

Насос ручной ПР 1/1 предназначен для перекачивания нейтральных неагрессивных и агрессивныхжидкостей и топлив с температурой от 223 К до 323 К (от минус 50 до плюс 50 °С). Область применения насосов определяется стойкостью материала уплотнений, материала проточной части и корпуса насоса.

Конструкция

Насос ПР 1/1 ручной поршневой одноцилиндровый двухстороннего действия. Насос состоит из корпуса, в котором размещены всасывающие и нагнетательные клапаны, поршень с уплотняющими кольцами, рычаг, тяга и приводной вал. Уплотнение приводного вала осуществляется сальниковой набивкой. Насос приводится в движение качанием рукоятки, движение от которой через приводной вал, рычаг и тягу передается поршню.

Условные обозначения: например, ПР 1/1-1 ТУ 26-06-1646-91, где

ПР — поршневой ручной;

1 — рабочий объем, л;

1 — давление на выходе из насоса, кгс/см2;

1 — исполнение насоса по конструкции (1, 2, 3, 4);

ТУ 26-06-1646-91 — номер технических условий.

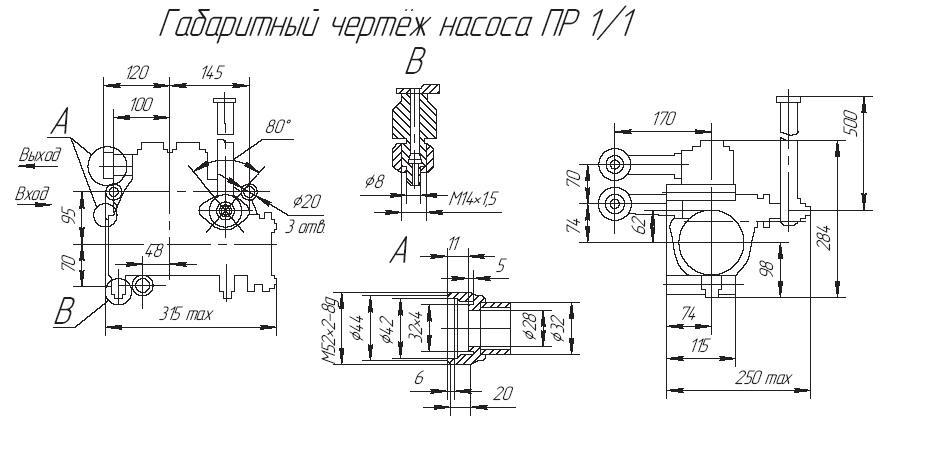

Габаритный чертеж
