Насос НМШ 32/10-18/6Б

Насос НМШ 32/10-18/6Б

Цена: 200 200 руб.
Добавить в корзину
Наличие товара Под заказ
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия
Подача Напор Размеры Вход Выход Мощность
18 м3/час 6 атм 810х360х430 65 50 5,5х1000 кВт x об/мин

НМШ, Ш — горизонтальные насосные агрегаты на базе шестеренчатых насосов НМШ и Ш, используются для перекачки нефтепродуктов: масла, отработанного масла, мазута, нефти температурой до +70°С, дизельного топлива с температурой до +40°С, вязкостью до 2250 сСт и других жидкостей, обладающих смазывающей способностью (в т.ч. легкозастывающих) без механических примесей. Конструкция насоса НМШГ 8–25 предполагает наличие рубашки обогрева (охлаждения). Поэтому такой насос может перекачивать жидкости с температурой до +100°С.
Шестеренные насосы типа НМШ и Ш имеют встроенный предохранительный (перепускной) клапан. Он позволяет контролировать максимальное рабочее давление в условиях эксплуатации
Проточная часть — чугун (не обозначается), бронза (Б).
Уплотнение вала — торцовое.
Так же есть возможность комплектации взрывозащищенными электродвигателями

Расшифровка обозначения марки насоса, пример — НМШ 5-25-2,5/6-5:
— «НМШ» — насос масляный шестеренный,
— «5» — подача 5 литра на 100 оборотов,
— «25» — наибольшее давление насоса, которое он может развить,
— «2,5» — реальная производительность насоса в м3/час,
— «6» — реальное давление насоса в атм,
— «-5» или «-10» общепромышленный электродвигатель минимальной или максимальной мощности для насоса данной марки,
— «-1» или «-11» — взрывозащищенный электродвигатель минимальной и максимальной мощности для насоса данной марки.



С 2017 года применяется новая маркировка насосв. К окончанию добавился «хвост»
Расшифровка на примере НМШ 2-40-1,6/16-ТВ3-Р1-Ф-Е У2
-«ТВ1» — тип уплотнения и его производитель (цифра): «Т» — одинарное торцевое уплотнение, «ТВ» — одинарное торцевое уплотнение с вспомогательным уплотнением, «ТД» — двойное торцевое уплотнение,
«ТТ» — двойное торцевое уплотнение по схеме «тандем», «С» — сальниковое уплотнение
«1» — ГМС Лмивгидромаш, «2» — Burgman, «3» — Унихимтек, «4» — ТРЭМ Инжиниринг, «5» — Герметика, «6» — John Crane, «7» — Аессил, «8" — НПК «МегаТехКом».
-«Р1»- метериал РТИ: «Р1" — резина 3826,«Р2» — резина ИРП-1314, «Р3» — резина СБ-26, «Р4» — другие марки резины
— «Ф» — материал подшипников скольжения: «Б1» — бронза О5Ц5С5, «Б2» — бронза О5С25, «Ф» — алюминий с металлофторопластовым вкладышем, «Гр» — материал на основе углеграфита, «Ю» — спав В96Ц1Т1.
— «Е» — взрывобезопасное исполнение
— «У» — климатическое исполнение по ГОСТ 15150-69
— «2» — категория размещения по ГОСТ 15150-69

Новое окончание насосов в стандартном исполнении:
— до +70С: ТВ3-Р1-Ф
— до +150С: ТВ3-Р2-Б1
— до +250С: ТВ1-Р3-Гр

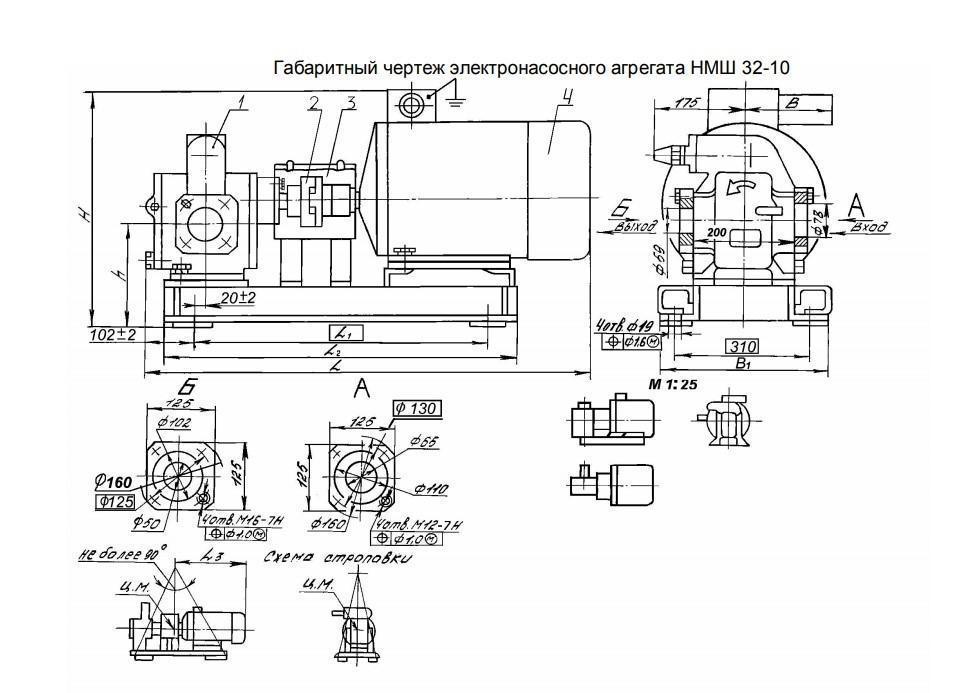

Габаритные размеры, устройство и принцип работы шестеренного насоса НМШ 32/10



L L1 L2 L3 h±2 H Масса насоса Масса агрегата
811 700 470 440 200 431 46,5 156

По принципу действия шестеренный насос – объемного типа. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему
- Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и крышкой передней, торцового уплотнения, предохранительного и разгрузочного клапанов.
- Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок Ведущий 26 и ведомый 25 ротора представляют собой прямозубые шестерни, выполненные заодно с валом. Ротора с втулками 24 устанавливаются в специальные расточки корпуса 2. С торцов корпус закрывается крышками задней 19 и передней 28.
- Торцовое уплотнение расположено в передней крышке 28 и состоит из подпятника 47, пяты 45, пружины 41, резиновых колец 43, 44, кольца упорного 39, втулки упорной 42 с винтом 40. От проворачивания подпятник стопорится штифтом 46.
- Предохранительный клапан, состоящий из клапана 11, пружины 12, шайбы 13, регулировочного винта 8, крышки клапана 5, колпачка 7, прокладки (кольца) 9, гайки 6, резиновых колец 10 и 14, предназначен для кратковременного перепуска перекачиваемой жидкости из полости нагнетания в полость всасывания в случае повышения давления в напорном трубопроводе выше допустимого.
Регулирование клапана производится регулировочным винтом 8, который стопорится гайкой 6 и закрывается колпачком 7.
- В насосе предусмотрен шариковый клапан, который состоит из шарика 37, пружины 36, пробки 34, прокладки 35, кольца 38. Он поддерживает избыточное давление в полости торцового уплотнения от 0,1 до 0,4 МПа (1…4 кгс/см2).





Габаритные размеры, устройство и принцип работы шестеренного насоса НМШ 32/10
