Насос ХО80-50-200а К,Е,И

Насос ХО80-50-200а К,Е,И

Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика ХО80-50-200а К,Е,И

Частота вращения, об/мин2900
Подача, м345
Напор, м40
Мощность двигателя, кВт30



Назначение

Насосы типа «ХО» – центробежные, горизонтальные, консольные, одноступенчатые предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6 м2/с, а также жидкостей, кристаллизующихся при температуре окружающей cреды, для чего на всасывающем патрубке насоса предусмотрена камера обогрева.

Уплотнение вала электронасоса ХО:
· двойное торцовое (55);
· двойное сальниковое (СД);
· одинарное торцовое (5).

Наибольшее избыточное давление на входе в насос ХО:
· при сальниковом уплотнении 0.35 Мпа;
· при одинарном торцовом уплотнении 0.8 Мпа;
· при двойном торцовом уплотнении 0.7 Мпа.

Насосы ХО, входящие в агрегаты, изготовлены с показателями надежности по РД 50-650-87 по II группе изделий, вид I (восстанавливаемые), в климатическом исполнении У и Т, категории размещения 2, 3 по ГОСТ 15150. Для насосов с проточной частью из материала «Л», «Д», «В» вид климатического исполнения «УХЛ4″, «Т3″.

Детали проточной части насоса изготавливается в следующих модификациях по материалу:
· К – хромоникелевая сталь 12Х18Н9ТЛ;
· К1 – хромоникелевая сталь 10Х18НЗГ3Д2Л;
· Е – хромоникельмолибденовая сталь 12Х18Н12МЗТЛ;
· И – хромоникельмолибденомедистая сталь 07ХН25МДТЛ;
· А – углеродистая сталь 25Л.
Электронасосы выпускаются в конструктивном исполнении «Е» для взрыво- и пожароопасных зон и «О» для горячих и кристаллизующихся жидкостей.



Условное обозначение

Условное обозначение насоса в общепромышленном исполнении ХО 80-50-200-Д-С-УХЛ4:
где

  • ХО – химический консольный с обогревом;
  • 80 – диаметр входного патрубка, мм;
  • 50 – диаметр выходного патрубка, мм;
  • 200 – номинальный диаметр рабочего колеса, мм;
  • Д – условное обозначение материала деталей проточной части хромистый чугун ЧХ28);
  • - вид уплотнения вала (одинарный мягкий сальник);
  • УХЛ4 – климатическое исполнение и категория размещения при эксплуатации.



Устройство и принцип работы

Электронасосы типа «ХО» – центробежные, горизонтальные, консольные, одноступенчатые, смонтированные на общей фундаментной плите. Привод насоса осуществляется через соединительную упругую муфту. Направление вращения ротора – по часовой стрелке, если смотреть со стороны электродвигателя. Фланец-стойка или корпус имеет опорные лапы, которыми крепится к фундаментной плите или раме. Кронштейн консольно крепится к фланцу-стойке или корпусу и имеет вспомогательную опору со стороны муфты.

Проточная часть химического насоса ХО состоит из колеса рабочего, корпуса насоса и корпуса сальника, являющегося крышкой корпуса насоса. Колесо рабочее имеет уплотняющие повязки, которые в паре с уплотняющими поясками корпуса насоса и корпуса сальника образуют уплотнение, служащее для уменьшения перетока жидкости из области высокого давления в область низкого давления. Колесо рабочее крепится на валу насоса гайкой, имеющей правую резьбу. Корпус насоса предназначен для подвода перекачиваемой жидкости к рабочему колесу и преобразования кинетической энергии жидкости после рабочего колеса в энергию давления. Узел уплотнения предназначен для предотвращения вытекания перекачиваемой жидкости из проточной части по валу и может быть двух видов: одинарный мягкий сальник или одинарное торцовое уплотнение.

Часть вала насоса, находящаяся под уплотнением, защищена втулкой. Для удобства транспортирования на кронштейне предусмотрен рым-болт.

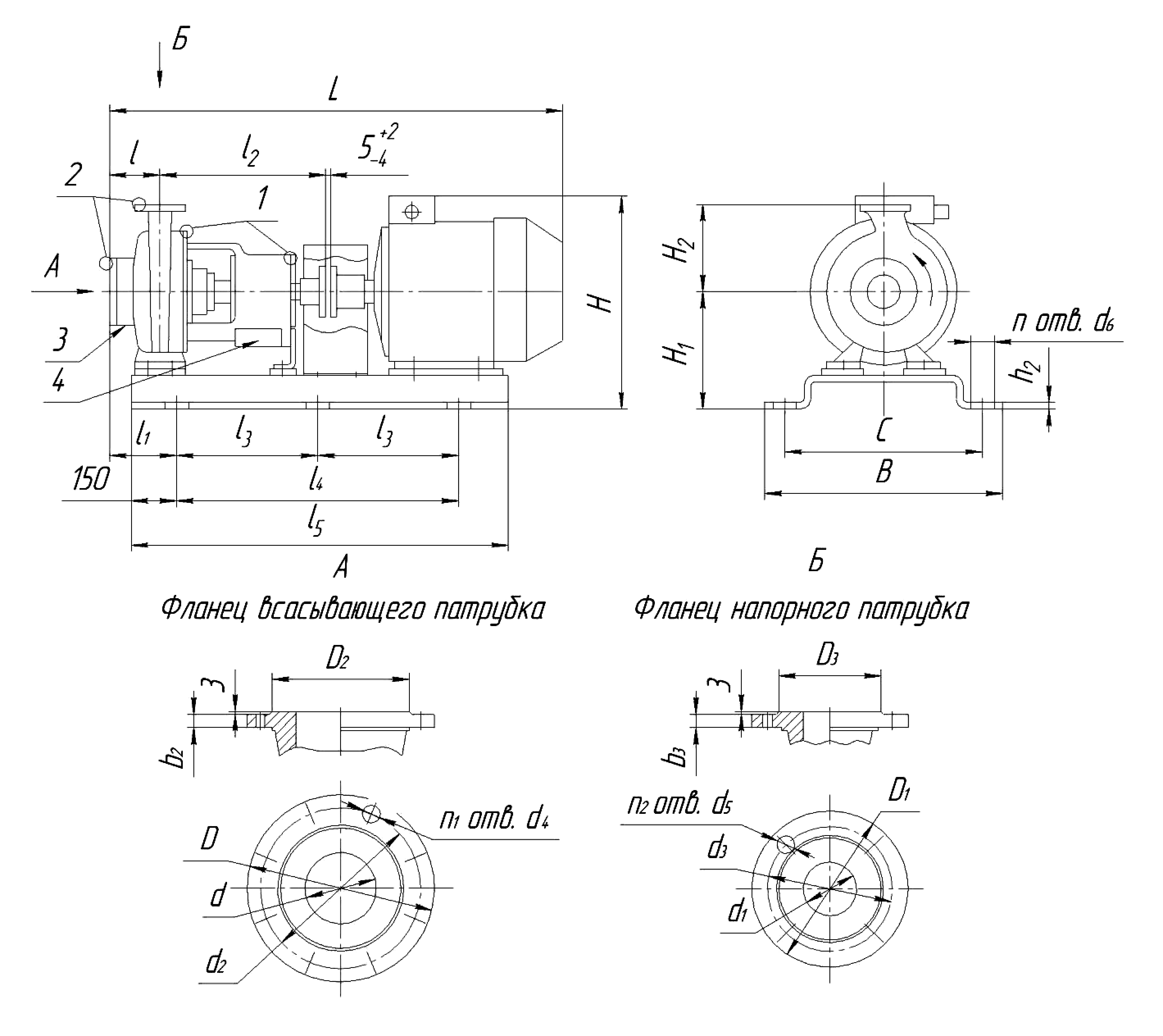

Габаритные и присоединительные размеры

Типоразмер насоса

Всасывающий патрубок

Напорный патрубок

Д

Д2

d

d2

d4

n1

b2

Д1

Д3

d1

d3

d5

п2

b3

X, ХО, ХМ 50-32-125- К, Е, И, А, Т

160

102

50

125

18(М16)

4

13

135

78

32

100

18

4

13

X, ХО, ХМ 65-50-125- К, Е, И, А

180

122

65

145

18(М16)

4

15

160

102

50

125

18

4

13

X, ХО, ХМ 65-50-160- К, Е, И, А, Т

180

122

65

145

18(М16)

4

15

160

102

50

125

18

4

14

X, ХО, ХМ 80-65-160- К, Е, И, А, Т

195

133

80

160

18(М16)

4

17

180

122

65

145

18

4

15

X, ХО, ХМ 50-32-250- К, Е, И, А

160

102

50

125

18(М16)

4

17

135

78

32

100

18

4

14

X, ХО, ХМ 80-50-200-К, Е, И, А, Т

195

133

80

160

18(М16)

4

17

160

102

50

125

18

4

14

X, ХО, ХМ 80-50-250- К, Е, И, А

195

133

80

160

18(М16)

4

19

160

102

50

125

18

4

17

X, ХО, ХМ 80-50-315- К, Е, И, А

195

133

80

160

18(М16)

4

16

160

102

50

125

18

4

17

X, ХО, ХМ 100-80-160-К, Е, И, А, Т

215

158

100

180

18(М16)

8

17

195

133

80

160

18

4

17

X, ХО, ХМ 100-65-200-К, Е, И, А

215

158

100

180

18(М16)

8

17

180

122

65

145

18

4

15

X, ХО, ХМ 100-65-250-К, Е, И, А, Т

215

158

100

180

18(М16)

8

17

180

122

65

145

18

4

15

X, ХО, ХМ 100-65-315-К, Е, И, А

230

158

100

190

23(М20)

8

21

180

122

65

145

18

8

19

X, ХО, ХМ 150-125-315- К, Е, И, А

280

212

150

240

23(М20)

8

21

245

184

125

210

18

8

19

X, ХО, ХМ 150-125-400-К, Е, И, А

280

212

150

240

22(М20)

8

21

245

184

125

210

18

8

19

X, ХО, ХМ 200-150-315-К, Е, И, А

335

268

200

295

23(М20)

12

23

280

212

150

240

23

8

21

X, ХО, ХМ 200-150-500-К, Е, И, А

360

278

200

310

26(М24)

12

31

300

212

150

250

26

8

27
