Станция битумная ДС-134, насос ДС125

Станция битумная ДС-134, насос ДС125

Цена: 95 000 руб.
Добавить в корзину
Наличие товара Под заказ
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Станция битумная ДС-134, насос ДС125 (э/д 11х1500)

Насосы ДС-125, ДС-134 для перекачки битума (мазут, патока, нефть, горячий битум)

Битумная станция ДС-125
с насосом НБ-32/6 предназначена для перекачивания органических вяжущих материалов (битумы, битумные эмульсии, гудроны, дегти, парафин, различные минеральные масла) с температурой до  180°С.
Рабочее давление до 6 атм (0,6 МПа).
Допустимая вакуумметрическая высота всасывания до 1м.
Давление греющего пара не более 8 атм (0,8 МПа).

Насос ДС125 с двигателем служит для перекачивания различных марок:

  • масел
  • битума
  • эмульсий на основе битума
  • дегтя
Насос ДС 125 в установке ДС-134

Типовая установка является рамочной конструкцией с размещенным на ее базе битумным насосом шестеренчатого типа модели ДС 125. Если вам в производственном процессе вашего предприятия требуется перекачивать какие-либо органические материалы, имеющие показатель вязкости до 350 сСт, то установка с насосом ДС 125 как нельзя лучше подходит для решения подобных задач.

Насос битумный ДС-125 — это отдельная насосная часть шестерёнчатого типа из чугуна.

Битумная насосная установка ДС-134 на базе насоса ДС-125 предназначена для перекачивания органических вязких материалов (битума различных марок, масел, дёгтей, битумных эмульсий) вязкостью не более 350 сСт и температурой не более +180°С.

Насос битумный ДС-125 имеет паровую рубашку обогрева для подогревания паром и предотвращения застывания битума во время перекачивания.

Установка представляет собой сварную рамную конструкцию с установленными на ней насосом битумным ДС-125, асинхронным электродвигателем с короткозамкнутым ротором переменного тока мощностью 7,5 или 11 кВт (1500 об/мин) общепромышленного либо взрывозащищённого исполнения, редуктором цилиндрическим одноступенчатым, соединённых между собой муфтами. Высота всасывания — не более 1 м.

Насосы для битума ДС-125 используются как в стационарных установках (например, на асфальто-бетонных заводах), так и в передвижных битумовозах (например, ДС-41).

Технические характеристики битумного насоса ДС125 (станции битумной)

Марка станции

ДС-125-32/6

ДС-125-26/6

ДС-125-20/6

ДС-125-16/6

Подача номинальная, м3/ч (л/мин)

32 (550)

26 (436)

20 (350)

16 (277)

Редуктор

1ЦУ 160

1ЦУ 160

1ЦУ 160

1ЦУ 160

Передаточное число

3,15

4,0

5,0

6,3

Частота вращения, об/мин

460

360

290

230

Тип двигателя

132М4

132S4

132S4

112М4

Мощность двигателя, кВт

11

7,5

7,5

5,5

Вязкость жидкости, см2/с, не более

1,5

2,0

2,5

3,5



Габаритные размеры, мм

Длина L

1445

1445

1445

1445

Ширина B

600

600

600

600

Высота H

700

700

700

700

Масса, кг, не более

370

357

357

356

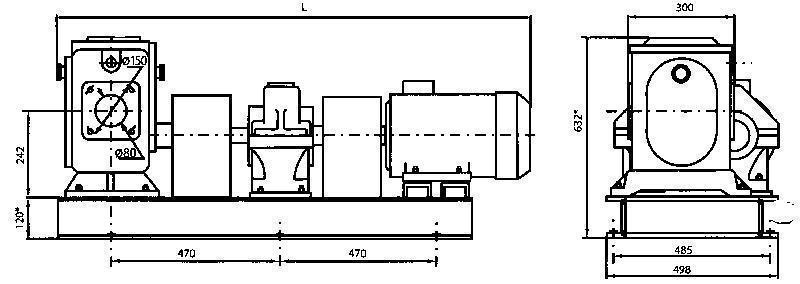

Габаритные размеры, мм

Зависимость допустимой частоты вращения шестерен от вязкости перекачиваемой жидкости

Битумная станция состоит из насоса НБ-32/6, редуктора 1ЦУ, электродвигателя общепромышленного или взрывозащищенного исполнения. Все части станции установлены на сварной раме. На раме имеются отверстия для строповки и крепления установки на фундаменте. Передача между электродвигателем и редуктором, редуктором и насосом — при помощи пальцевых муфт. Вращающиеся части закрыты кожухами.
Станция изготавливается в стационарном или передвижном варианте.
Станция комплектуется ответными фланцами (Ду 80, Ру 6атм), прокладками и крепежом (болт М12х45- 8 шт).

Выбор электродвигателя для привода битумного насосного агрегата зависит от многих факторов: вязкость битума, диапазон рабочих температур, желаемые подача и напор, высота всасывания. Помимо этого, многое зависит от требований цеха, где будет расположен агрегат. Сам по себе битум невзрывоопасен, но зачастую взрывозащищённый электродвигатель нужен по техническим условиям помещения. Мы агрегатируем насосы с любыми электродвигателями по техзаданию.

Подбирая различные комбинации электродвигателей и редукторов, можно на базе одного насоса ДС-125 получить целое семейство различных по характеристикам агрегатов.

Есть опыт перекачивания этими насосами патоки (холодной) при установке редуктора, который понижает обороты приводного вала насоса до 220 об/мин.

Не экономьте на качестве насосов ДС 125

Хочется добавить, что на рынке есть и более дешёвые предложения и насосов, и установок на их базе в сборе. Но следует помнить, что себестоимость установки можно снизить только одним способом — применением редукторов после переборки (б/у или неликвидных), старых двигателей из неликвидов и сомнительных комплектующих. Настоятельно рекомендуем подумать, стоит ли экономить на качестве.

Особенности конструкции установки с битумным насосом

Все перекачиваемые составы могут иметь достаточно высокую до 180 градусов температуру. Некоторые из них предварительно требуется разогревать. Чтобы уменьшить вязкость и тем самым улучшить условия перекачивания, битумный насос ДС-125 обеспечен приспособлением для этого, паровой рубашкой. Пар рубашки подогрева способствует устранению застывания битума.

 На раме установки ДС-134 смонтированы все составные части:

  • битумный насос ДС-125

  • электродвигатель

  • редуктор, задающий скорость вращения приводного вала насоса (для битума n = 450 об/мин)

Электродвигатель мощностью 7,5-11 кВт в зависимости от условий эксплуатации может быть либо взрывозащищенным, либо иметь общепромышленное исполнение. Он запитан от источника трехфазного переменного тока. Вращается со скоростью 1500 об/мин. Входной вал редуктора и вал двигателя соединены между собой муфтой.

Основные характеристики ДС 125 и сферы его применения

Если в вашем производственном цикле необходимо задействовать асфальто-бетонный завод, то естественно в таком заводе не обойтись без насоса ДС-125 в составе стационарной установки ДС-134. Также битумный насос применяют в битумовозах типа ДС-41. Среди его важнейших характеристик высота всасывания, h для модели ДС-125 не превышает значения 1 м.

Применять купленный агрегат нужно с учетом прописанных в нем паспортных данных. Отклонения от паспортных показателей вязкости битума и иных перекачиваемых материалов, диапазона рабочих t-р, напора и подачи крайне не желательны.

Требуется быть внимательным к требованиям технических условий эксплуатации помещения. Стоимость установки ДС-134 и отдельно насоса ДС-125 максимально минимизирована и вполне доступна. Можно уменьшить стоимость установки, заказав в комплектации при том же насосе ДС-125 двигатель и редуктор меньшей мощности.


Модель Подача,
л/мин
Напор,
атм.
Мощность,
кВт x об/мин
Ду Ду1 Размеры Масса,
кг.
Цена,
руб.
ДС-125 б/д, б/р 500 6 - 80 80 415х410х512 128
ДС-134 с э/д 11х1500 250 6 11х1500 80 80 1160х470х520 360
ДС-134 с э/д 11х1500 (взр.) 250 6 11х1500 (взр.) 80 80 1160х470х520 400
ДС-125 с мотор-редуктором, 224 об/мин 230 6 11х1500 80 80 1500х470х520 310
Шестерня к ДС-125               8 100
Вал ведущий ДС-125.00.001               7 200
Вал ведомый ДС-125.00.002               6 050
