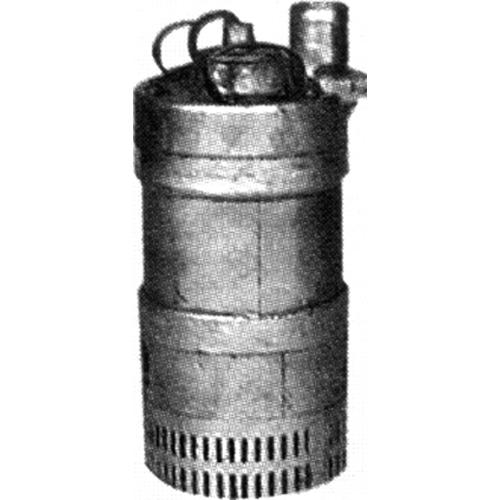

Насос ГНОМ 40-25Т с р/о

Дренажные насосы типа ГНОМ с рубашкой охлаждения (р/о) предназначены для перекачивания загрязненных жидкостей с частицами до 5 мм и объемной концентрацией до 10% при температуре жидкости до +60°С.

Отличительной особенностью этих насосов является наличие рубашки охлаждения, которая окружает электродвигатель насоса.
Это позволяет насосу работать неполностью погруженным в жидкость без риска перегрева (смотрите рисунок устройства насоса).
Вода поступает через нижние всасывающие отверстия, затем проходит через центробежное колесо и выбрасывается в промежуток между кожухом насоса и электродвигателем.

Таким образом, даже частично погружённый в воду насос при работе всегда полностью охлаждается перекачиваемой жидкостью.
Минимальный уровень откачки насоса составляет 70...150 мм в зависимости от модели насоса.

В нашем каталоге есть уникальные насосы ГНОМ 16-16 Тр, с рубашкой и поплавком на 380 В (единственные в России насосы ГНОМ на 380В со встроенным поплавковым выключателем).

Также имеется модель насоса ГНОМ 16-16Ех с рубашкой охлаждения во взрывозащищённом исполнении. Этот насос позволяет перекачивать воду температурой до +40°С с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.

Габаритные размеры дренажного насоса ГНОМ 40-25Т

Схема и устройство насосов ГНОМ Т

1 — приемная сетка, 2 — гайка рабочего колеса, 3 — установочно-подвижной диск, 4 — рабочее колесо, 5 — направляющий аппарат, 6 — узел уплотнений, 7 — картер масляный, 8 — ротор, 9 — гильза, 10 — статор, 11 — рубашка, 12 — напорный патрубок.

Дополнения к описанию: Промышленный погружной дренажный насос гном с рубашкой охлаждения электродвигателя. Производительность 40 кубических метров грязной воды в час, напор 25 метров вертикального столба.
Благодаря наличию рубашки охлаждения двигателя этот насос может непрерывно работать полупогруженным в воду, так как засасываемая снизу вода прокачивается вокруг двигателя насоса и охлаждает его.
Рекомендуем также приобрести напорные пожарные шланги диаметром 75 мм.
