Насос ГНОМ 16-16 Ех с р/о

Дренажные насосы типа ГНОМ с рубашкой охлаждения (р/о) предназначены для перекачивания загрязненных жидкостей с частицами до 5 мм и объемной концентрацией до 10% при температуре жидкости до +60°С.

Отличительной особенностью этих насосов является наличие рубашки охлаждения, которая окружает электродвигатель насоса.
Это позволяет насосу работать неполностью погруженным в жидкость без риска перегрева (смотрите рисунок устройства насоса).
Вода поступает через нижние всасывающие отверстия, затем проходит через центробежное колесо и выбрасывается в промежуток между кожухом насоса и электродвигателем.

Таким образом, даже частично погружённый в воду насос при работе всегда полностью охлаждается перекачиваемой жидкостью.
Минимальный уровень откачки насоса составляет 70...150 мм в зависимости от модели насоса.

В нашем каталоге есть уникальные насосы ГНОМ 16-16 Тр, с рубашкой и поплавком на 380 В (единственные в России насосы ГНОМ на 380В со встроенным поплавковым выключателем).

Также имеется модель насоса ГНОМ 16-16Ех с рубашкой охлаждения во взрывозащищённом исполнении. Этот насос позволяет перекачивать воду температурой до +40°С с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.

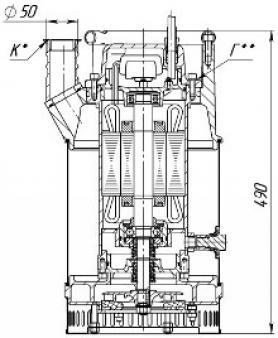

Габаритный чертёж насосов типа ГНОМ

1 — приемная сетка, 2 — гайка рабочего колеса, 3 — установочно-подвижной диск, 4 — рабочее колесо, 5 — направляющий аппарат, 6 — узел уплотнений, 7 — картер масляный, 8 — ротор, 9 — гильза, 10 — статор, 11 — рубашка, 12 — напорный патрубок.

Таблица габаритных размеров насосов типа ГНОМ
