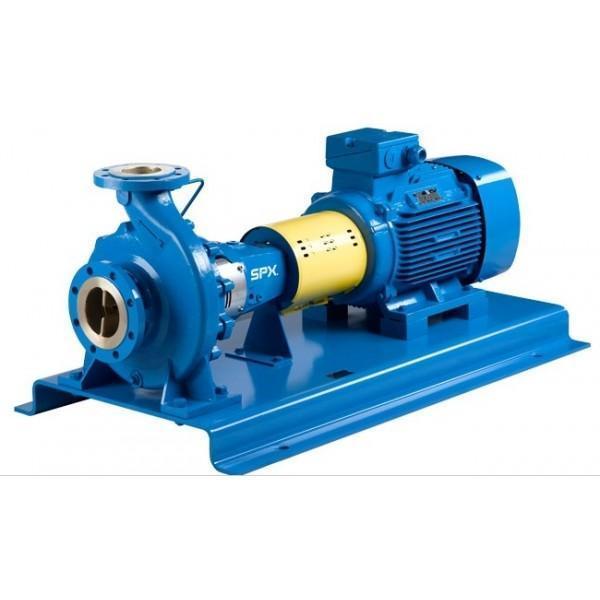

Насос АХ 200-150-400К-СД

Химические насосы серии «АХ» центробежные горизонтальные одноступенчатые консольные. Предназначены для перекачивания химически активной рабочей жидкости, а также нейтральной жидкости с характеристиками:

Плотность - менее 1850 кг/куб. м
Вязкость - до 30*10-6 кв.м/с
Содержание твердых фракций размером до 0,2 мм
Объемная концентрация твердых фракций - до 0,1%
Температура рабочей жидкости, в зависимости от типа исполнения насоса:
"Д" от 0 С до +90 С;
"Л" от 0 С до +70 С;
"К", "Е", "И" от -40 С до +120 С

Особенность насосов серии «Х» - возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного ремонта на объекте.
Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса. Отвод – вертикально вверх.
Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставком между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется.
Тип электродвигатели и его исполнение – в зависимости от условий работы насосного агрегата.

Маркировка насоса:
АХ 200-150-400К-СД,
AХ – насос серии «AХ»,
200 - диаметр патрубка, всасывающего рабочую жидкость мм
150 - диаметр патрубка насоса на выходе жидкости, мм
400 - номинальный диаметр рабочего колеса, мм,

К - исполнение насоса по материалу, из которого изготовлена проточная часть:
«К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;
«Е» - высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ;
«И» - высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ;
«Т» - титановый сплав марки ТЛ3 или ВТ1-0;
«А» - углеродистая сталь марки 25Л.
«Л» - кремнистый чугун марки ЧС15
«Д» - хромистый чугун марки ЧХ28 или ЧХ32 (обладает повышенными антикоррозийными свойствами)

СД - исполнение насоса по типу применяемого уплотнения вала:
Варианты уплотнения вала:
С - одинарное сальниковое уплотнение;
СД - двойное сальниковое уплотнение;
5 - одинарное торцовое уплотнение;
55 - двойное торцовое уплотнение.

Тип уплотнения характеризует также максимальный уровень давления жидкости на входе:
Уплотнение типа "С" и "СД" - 3,5 кгс/кв.см;
Уплотнение "5" - 3,5 кгс/кв.см;
Уплотнение "55" - 8 кгс/кв.см.

Габаритный чертёж насосов типа АХ
