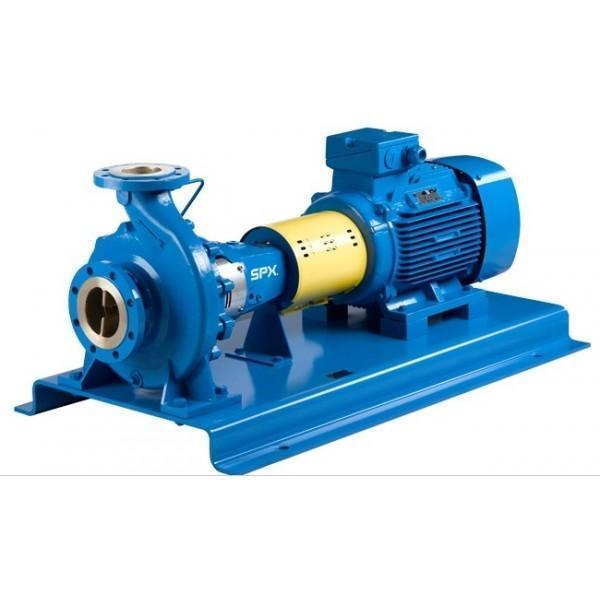

Насос АХ 100-65-315И-СД

Насос АХ 100-65-315И-СД

Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия
Подача Напор Размеры Масса,
кг
Вход Выход Мощность
50 м3/час (max) 32 м (max) 1500х630х710 515 100 65 15 / 22 кВт

Химические насосы серии «АХ» центробежные горизонтальные одноступенчатые консольные. Предназначены для перекачивания химически активной рабочей жидкости, а также нейтральной жидкости с характеристиками:

Плотность - менее 1850 кг/куб. м
Вязкость - до 30*10-6 кв.м/с
Содержание твердых фракций размером до 0,2 мм
Объемная концентрация твердых фракций - до 0,1%
Температура рабочей жидкости, в зависимости от типа исполнения насоса:
"Д" от 0 С до +90 С;
"Л" от 0 С до +70 С;
"К", "Е", "И" от -40 С до +120 С

Особенность насосов серии «Х» - возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного ремонта на объекте.
Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса. Отвод – вертикально вверх.
Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставком между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется.
Тип электродвигатели и его исполнение – в зависимости от условий работы насосного агрегата.

Маркировка насоса:
АХ 200-150-400К-СД,
– насос серии «AХ»,
200 - диаметр патрубка, всасывающего рабочую жидкость мм
150 - диаметр патрубка насоса на выходе жидкости, мм
400 - номинальный диаметр рабочего колеса, мм,

К - исполнение насоса по материалу, из которого изготовлена проточная часть:
«К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;
«Е» - высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ;
«И» - высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ;
«Т» - титановый сплав марки ТЛ3 или ВТ1-0;
«А» - углеродистая сталь марки 25Л.
«Л» - кремнистый чугун марки ЧС15
«Д» - хромистый чугун марки ЧХ28 или ЧХ32 (обладает повышенными антикоррозийными свойствами)

СД - исполнение насоса по типу применяемого уплотнения вала:
Варианты уплотнения вала:
С - одинарное сальниковое уплотнение;
СД - двойное сальниковое уплотнение;
5 - одинарное торцовое уплотнение;
55 - двойное торцовое уплотнение.

Тип уплотнения характеризует также максимальный уровень давления жидкости на входе:
Уплотнение типа "С" и "СД" - 3,5 кгс/кв.см;
Уплотнение "5" - 3,5 кгс/кв.см;
Уплотнение "55" - 8 кгс/кв.см.

Габаритные и присоединительные размеры

Насос ЭД L l1 l2 l5 B C H n МПа, Ру М агрегата, кг,
АX100-65-315 AИР132M4 1158 180 530 1300 600 555 538 6 1,6 300
BA132M4 1158 180 530 1300 600 555 608 6 1,6 318
5АИ160S4 1275 180 530 1300 600 555 605 6 1,6 352
ВА160S4 1370 180 530 1300 600 555 675 6 1,6 392
5АИ180S4 1360 180 530 1300 600 555 620 6 1,6 392
BA180S4 1350 180 530 1300 600 555 690 6 1,6 422














Присоединительные размеры фланцев

Насос Всасывающий патрубок Напорный патрубок
Д Д2 d d2 d4 n1 b2 Д1 Д3 d1 d3 d5 n2 b3
АХ, АХО, АХМ 100-65-315-
К, Е, И, А
215 158 100 180 18 (М16) 8 17 180 125 65 145 18 4 15
