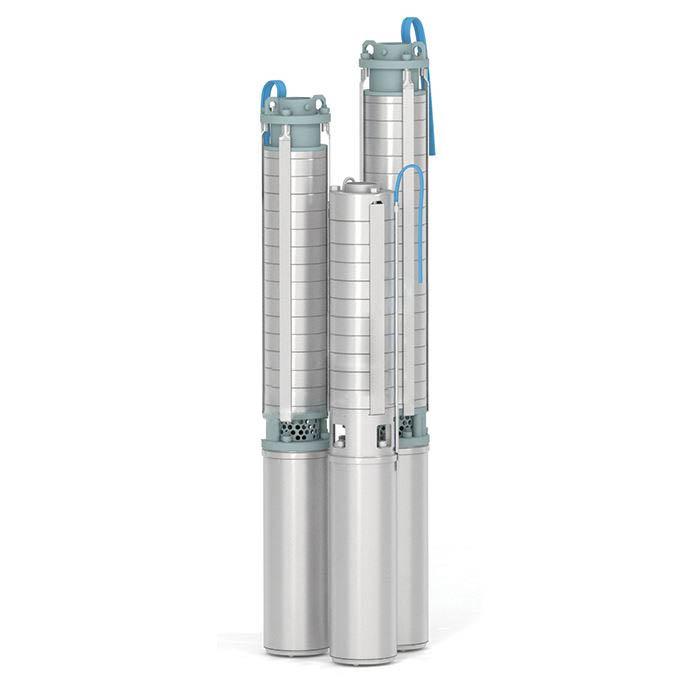

Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)

Цена: от 28 200 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Насосы типа ЭЦВ 4 - предназначены для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5…9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей — не более 0,01 %, с содержанием хлоридов — не более 350 мг/л, сульфатов — не более 500 мг/л, сероводорода — не более 1,5 мг/л.

Условные обозначения: например, ЭЦВ4-160-65, где
ЭЦВ — тип электроагрегата;
4 — внутренний диаметр обсадной трубы в дюймах;
160 — номинальная подача, м3/ч;
65 — номинальный напор, м.

Материал рабочего колеса (в скобках):
если не указан — пластмассы, армированные нержавейкой,
noryl - полифениленоксид (термопласт с высоким сопротивлением к химическим воздействиям),
бр - бронза,
чл — чугун легированный,
нрк — нержавеющая сталь,
нро — нержавеющая сталь и отвод из нержавеющей стали.



Товары
Фото Наименование Цена
Насос ЭЦВ 4-1,5-100 ПБ Насос ЭЦВ 4-1,5-100 ПБ 33 800 руб.
В корзину
Насос ЭЦВ 4-1,5-120 ПБ Насос ЭЦВ 4-1,5-120 ПБ 35 900 руб.
В корзину
Насос ЭЦВ 4-1,5-140 ПБ Насос ЭЦВ 4-1,5-140 ПБ 36 500 руб.
В корзину
Насос ЭЦВ 4-1,5-35 ПБ Насос ЭЦВ 4-1,5-35 ПБ 28 200 руб.
В корзину
Насос ЭЦВ 4-1,5-50 ПБ Насос ЭЦВ 4-1,5-50 ПБ 28 900 руб.
В корзину
Насос ЭЦВ 4-1,5-65 ПБ Насос ЭЦВ 4-1,5-65 ПБ 29 600 руб.
В корзину
Насос ЭЦВ 4-1,5-80 ПБ Насос ЭЦВ 4-1,5-80 ПБ 31 600 руб.
В корзину
Насос ЭЦВ 4-2,5-100 ПБ Насос ЭЦВ 4-2,5-100 ПБ 32 800 руб.
В корзину
Насос ЭЦВ 4-2,5-120 ПБ Насос ЭЦВ 4-2,5-120 ПБ 36 500 руб.
В корзину
Насос ЭЦВ 4-2,5-140 ПБ Насос ЭЦВ 4-2,5-140 ПБ 42 400 руб.
В корзину
Насос ЭЦВ 4-2,5-35 ПБ Насос ЭЦВ 4-2,5-35 ПБ 28 200 руб.
В корзину
Насос ЭЦВ 4-2,5-50 ПБ Насос ЭЦВ 4-2,5-50 ПБ 28 900 руб.
В корзину
Насос ЭЦВ 4-2,5-65 ПБ Насос ЭЦВ 4-2,5-65 ПБ 30 500 руб.
В корзину
Насос ЭЦВ 4-2,5-80 ПБ Насос ЭЦВ 4-2,5-80 ПБ 31 900 руб.
В корзину

Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод. Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003. Вид климатического исполнения У * ГОСТ 15150. Агрегат НЕ предназначен для эксплуатации во взрыво и пожароопасных производствах.

Конструкция погружного насоса ЭЦВ
Агрегат состоит из центробежного насоса и электродвигателя. Насос — центробежный многоступенчатый. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.
Электродвигатель — однофазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Напряжение 380 В. Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны насосной части.

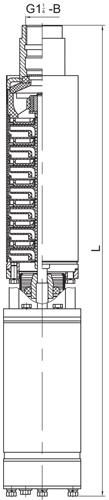

Габаритный чертёж насосов типа ЭЦВ4

Характеристики

Марка
насоса

Номин.
подача,
м³/ч

Номин.
напор,
м

Рабочая зона

Мощность
э/дв,

кВт

Ток,
А

Габаритные размеры
агрегата, мм

Масса
агрегата,
кг

Диаметр
скважины,
мм

подача,
м³/ч

напор,
м

диаметр

длина

ЭЦВ 4-1,5-35

1,5

35









96

317



102,5

ЭЦВ 4-1,5-50

1,5

50









96

380



102,5

ЭЦВ 4-1,5-65

1,5

65









96

443



102,5

ЭЦВ 4-1,5-80

1,5

80









96

506

16

102,5

ЭЦВ 4-1,5-100

1,5

100









96

590

17

102,5

ЭЦВ 4-1,5-120

1,5

120









96

674

19

102,5

ЭЦВ 4-1,5-140

1,5

140









96

758



102,5

ЭЦВ 4-2,5-50

2,5

50

1,5…4

30…60

0,55

2,1

96

743

11

102,5

ЭЦВ 4-2,5-65

2,5

65

1,5…4

35…75

0,75

2,5

96

831

13

102,5

ЭЦВ 4-2,5-80

2,5

80

1,5…4

55…105

1,1

3,3

96

981

15

102,5

ЭЦВ 4-2,5-100

2,5

100

1,5…4

50…115

1,1

3,3

96

981

15

102,5

ЭЦВ 4-2,5-120

2,5

120

1,5…4

75…160

1,5

4,2

96

1194

18

102,5

ЭЦВ 4-2,5-140

2,5

140

1,5…4

90…180

2,2

6,2

96

1393

22

102,5

ЭЦВ 4-2,5-160

2,5

160

1,5…4

100…200

2,2

6,2

96

1497

24

102,5

ЭЦВ 4-4-75

4

75

2,5…6

55…95

1,5

4,2

96

1075

19

102,5

ЭЦВ 4-4-80

4

80

2,5…6

55…95

1,5

4,2

96

1075

19

102,5

ЭЦВ 4-4-100

4

100

2,5…6

70…120

2,2

6,2

96

1358

23

102,5

ЭЦВ 4-4-120

4

120

2,5…6

75…155

3

8,2

96

1547

25

102,5

ЭЦВ 4-4-125

4

125

2,5…6

75…155

3

8,2

96

1547

25

102,5

ЭЦВ 4-4-140

4

140

2…5

85…185

3

8,2

96

1670

27

102,5

ЭЦВ 4-4-160

4

160

2…5

105…220

4

10,2

96

1852

33

102,5

ЭЦВ 4-6,5-70

6,5

70

4…9

35…90

2,2

6,2

96

1326

21

102,5

ЭЦВ 4-6,5-80

6,5

80

4…9

45…120

2,2

6,2

96

1326

21

102,5

ЭЦВ 4-6,5-85

6,5

85

4…9

45…115

3

8,2

96

1549

25

102,5

ЭЦВ 4-6,5-105

6,5

105

4…9

50…125

3

8,2

96

1663

27

102,5

ЭЦВ 4-6,5-115

6,5

115

4…9

60…155

4

10,2

96

1875

31

102,5

ЭЦВ 4-6,5-120

6,5

120

4…9

60…155

4

10,2

96

1875

31

102,5

ЭЦВ 4-6,5-125

6,5

125

4…9

60…155

4

10,2

96

1875

31

102,5

ЭЦВ 4-6,5-130

6,5

130

4…9

70…175

4

10,2

96

2027

32

102,5

ЭЦВ 4-6,5-140

6,5

140

4…9

75…175

4

10,2

96

2027

32

102,5

ЭЦВ 4-6,5-150

6,5

150

4…9

75…210

5,5

14

96

2260

35

102,5

ЭЦВ 4-10-40

10

40

3…11

35…65

2,2

6,2

96

1217

21

102,5

ЭЦВ 4-10-55

10

55

3…11

45…90

3

8,2

96

1451

25

102,5

ЭЦВ 4-10-70

10

70

3…11

60…120

4

10,2

96

1706

29

102,5

ЭЦВ 4-10-85

10

85

3…11

70…130

4

10,2

96

1723

30

102,5

ЭЦВ 4-10-95

10

95

3…11

75…145

5,5

14

96

1917

33

102,5

ЭЦВ 4-10-110

10

110

3…11

95…185

7,5

17,5

96

2442

40

102,5
