Насос ГНОМ 250-17

ГНОМ – погружной насос для грязной воды. Описание: насос ГНОМ дренажный, погружной, переносной, вертикальный, моноблочный, одноступенчатый, центробежный, электрический.

Насос ГНОМ предназначен для грязной воды, для откачивания из подвалов, колодцев, траншей, котлованов. Допускается перекачивание пресной чистой воды, грязной воды плотностью до 1100 кг/м3, с содержанием твердых взвешенных частиц до 10% по массе, размером до 5 мм, температурой до +35 °С, а насос гном с индексом «Т» или "Тр" - до +60 °С.
Насосы могут работать только в полностью погруженном состоянии.

Уплотнение вала насоса – торцовое с разделительной камерой или сальниковое (в зависимости от модели).

Возможна поставка некоторых насосов гном во взрывозащищенном исполнении.
Насосы МиниГНОМ, ГНОМ 10-10 Д_220В (Ливны), ГНОМ 16-16 Д_220В (Ливны) снабжены поплавковыми выключателями и имеют напряжение питания 220В.

Габаритные и присоединительные размеры дренажного насоса ГНОМ 100-25

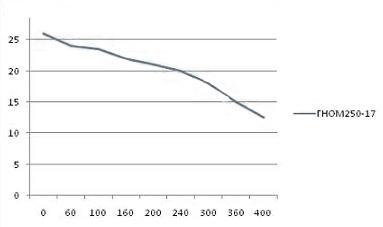

График рабочих характеристик насоса ГНОМ:

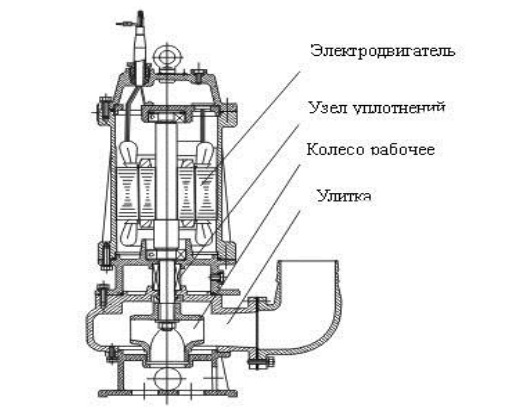

Схема и устройство погружного насоса ГНОМ 250:

Электронасосы типа ГНОМ состоят из следующих основных узлов:

а) электродвигателя,

б) насосного узла,

в) системы уплотнений,

г) токоподающего кабеля

Обязательно использование автоматического выключателя, предназначенного для управления и защиты трехфазных асинхронных электродвигателей от короткого замыкания, перегрузки и выпадения фазы, с электромагнитным и регулируемым тепловым расцепителем типа DEKraft ВА 401 или схожим с ним по характеристикам.

Электродвигатель специального исполнения встроенного типа, асинхронный, трехфазный с короткозамкнутым ротором. Электродвигатель расположен над насосным узлом. Насосный узел состоит из рабочего колеса, улитки и патрубка для напорного рукава.

Система уплотнений расположена между электродвигателем и насосным узлом и служит для защиты полости электродвигателя от проникновения воды. Уплотнения выполнены из твердых сплавов. Дополнительно применена масляная камера для охлаждения системы уплотнений и постоянного поддержания тонкой масляной пленки между парой уплотнений (подвижным и неподвижным) для предотвращения течи воды. Применяемое масло – МС20. Герметичность электродвигателя обеспечивается двумя уплотнениями со стороны рабочего колеса, а также герметизацией стыков с помощью резиновых колец.

Токоподающий кабель, питающий электродвигатель, присоединен к выводным концам электродвигателя и к автоматическому выключателю.

Автоматический выключатель (приобретается отдельно) типа ВА 101-3 предназначен для пуска, остановки и защиты электродвигателя от перегрузок и коротких замыканий.

Приведенное изображение является схематичным
