Насос АВЗ-20Д

Назначение

      Насосы вакуумные золотниковые типа АВЗ и НВЗ с масляным уплотнением  предназначены для откачки воздуха, неагрессивных газов и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, при температуре окружающей среды от 10° С до 35° С., а также для создания предварительного разряжения (100-200 мбар) в высоковакуумных установках.

      Агрегаты типа АВЗ состоят из насоса, двигателя, и клиноременной передачи. Насос и электродвигатель (вместе составляют агрегат АВЗ) монтируются на общей фундаментной раме или плите; масса фундамента должна превышать массу агрегата в 2…3 раза; передача вращательного движения от электродвигателя к насосу осуществляется клиноременной передачей.

      Материалы исполнения проточной части насоса — серый чугун, либо стали обычных марок. Уплотнение вала насоса — манжетное.

      Вакуумные насосы АВЗ-20Д, АВЗ-63Д, АВЗ-125Д  — двухступенчатые последовательного действия.

      Вакуумные насосы АВЗ-90 и АВЗ-180 — одноступенчатые насосы параллельного действия.

Особенности эксплуатации вакуумных насосов типа АВЗ:

• Вакуумные насосы АВЗ непригодны для откачки агрессивных сред, вступающих в реакцию со смазочными маслами и черными металлами;
• Вакуумные насосы АВЗ непригодны для перекачки сред из одной емкости в другую;
• Предельно допустимая концентрация паров углеводородов, масляного тумана в воздухе должна соответствовать требованиям безопасности ОСТ 38.01402-86;
• Не допускаются: работа насосов АВЗ без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом; превышение выходного давления по отношению к атмосферному более чем на 9,3 кПа (70 мм.рт.ст)

Условные обозначения:

Например: АВЗ-20 Д, где

 - АВЗ - агрегат вакуумный золотниковый;

 - 20 - быстрота действия (л/с);

 - Д — двухступенчатый.

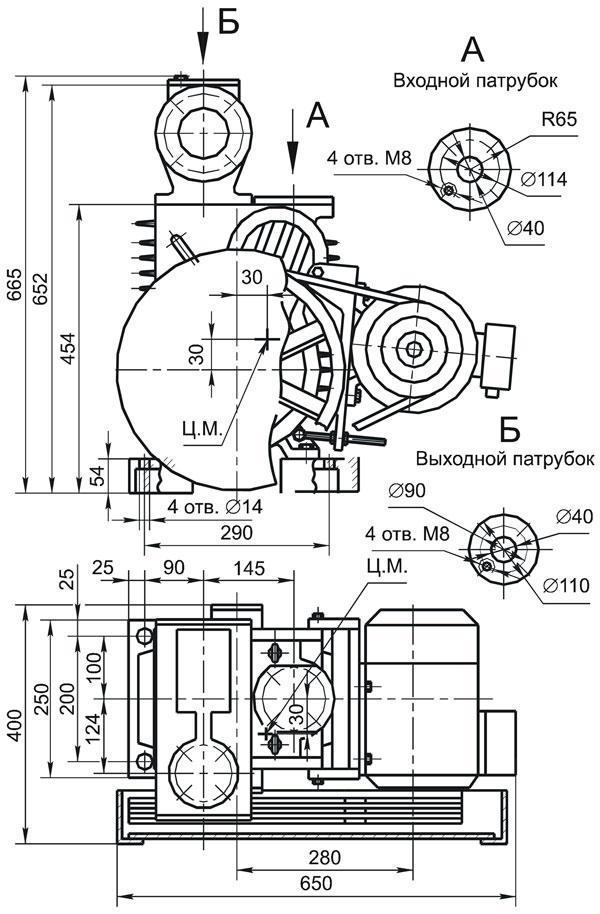

Присоединительные и габаритные размеры
