Насос 1ЦНСг 60-66-1

Насос 1ЦНСг 60-66-1

Наличие товара В наличии
+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика 1ЦНСг 60-66-1


Потребляемая мощность, кВт21
Подача, м360
Напор, м66
Частота вращения, об/мин2950



Гидравлическая характеристика 1ЦНСг 60-66-1

Дополнительная характеристика 1ЦНСг 60-66-1

Допускаемый кавитационный запас, м3
Давление на входе в насос, мПа0,3
КПД насоса, %64
Масса насоса, кг200

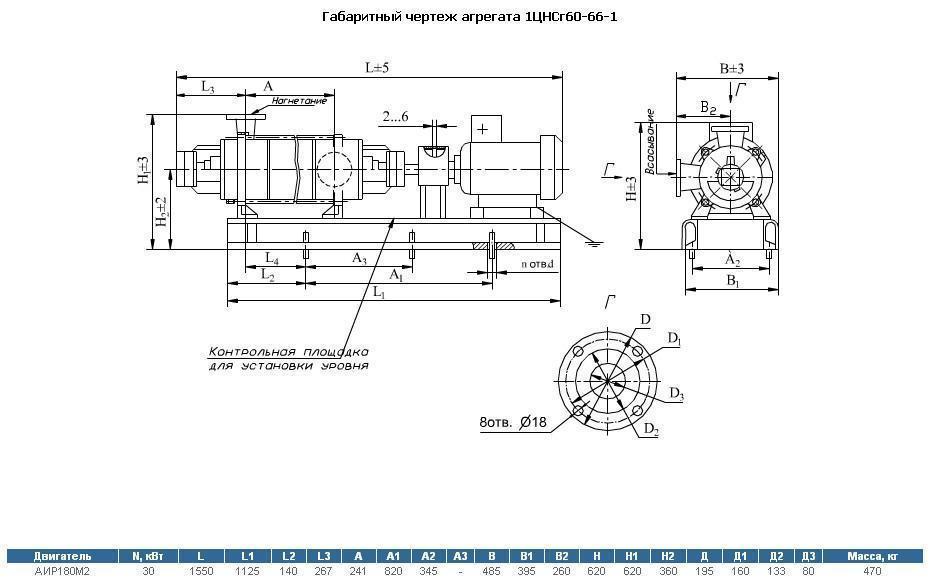

Габаритная характеристика 1ЦНСг 60-66-1

Назначение

Насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосные на их основе, предназначены для перекачивания воды, имеющей водородный показатель рН 7…8,5 с температурой не более 378 К (105°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм. микротвердостью не более 1,47 ГПа (14700кгс/см²).

Насосы 1ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения.

Насосы 1ЦНСг относятся к изделиям общего назначения вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении «УХЛ» и «Т» категории размещения 4 и 2 по ГОСТ 15150-69.

Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Конструкция

Агрегат состоит из насоса и приводного двигателя, смонтированных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

Насос 1ЦНСг – центробежный многоступенчатый секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНСг…-1) позволяет улучшить кавитационные качества насоса.

Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями. Во всасывающем корпусе установлена проставка (или корпус шнека для исполнения со шнеком).

Секции -диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.

Напорный патрубок направлен вертикально вверх. Всасывающий патрубок расположен горизонтально и направлен вправо от вертикальной оси насоса, если смотреть со стороны привода.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815-80, исполнение 1.

Уплотнение вала – сальниковое.

Степень защиты электродвигателей IP23 по ГОСТ 17494-87. Допускается по договору с заказчиком комплектация агрегатов электродвигателями с другой степенью защиты.

По заказу потребителя для расширения области применения насосы 1ЦНСг могут быть изготовлены с корпусными деталями из углеродистой стали, с двойным сальниковым, одинарным или двойным торцовым уплотнением, с взрывозашщищенными электродвигателями.

Применение

  • промышленные предприятия — для водо- и теплоснабжения в производственных процессах
  • коммунальное хозяйство — для водо- и теплоснабжения
  • теплоэлектростанции — питание котлов малой и средней мощности
  • предприятия теплоэнергетики — для перекачки конденсата

Особенности/Преимущества

  • применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил;
  • конструктивное исполнение со шнеком позволяет использовать для условий эксплуатации с повышенными требованиями к допустимому кавитационному запасу;
  • применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
  • применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил

Условное обозначение

Например:    1ЦНСг40-44-1 УХЛ4 ,  где :

  • 1 - первая модификация насоса
  •  ЦНСг – центробежный насос секционный для горячей воды;
  • 40 – подача, м3/ч;
  • 44 – напор, м;
  • 1–исполнение со шнеком (с улучшенными кавитационными характеристиками)
  • УХЛ — климатическое исполнение;
  • 4 - категория размещения;
