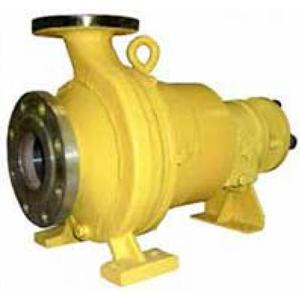

Насосы ЦГ, 1ЦГ, 2ЦГ, 3ЦГ, 4ЦГ, 5ЦГ герметичные
Назначение и конструкция герметичных насосов:
Центробежные, горизонтальные, герметичные насосы серии ЦГ с осевым подводом и спиральным отводом рабочей жидкости предназначены для перекачивания сжиженных газов, химически активных, взрывоопасных, агрессивных, токсичных, и нейтральных жидкостей, пары которых образуют с воздухом взрывоопасные смеси. Плотность сред — от 600 до 1800 кг/мЗ.
Перекачиваемая жидкость: в перекачиваемой жидкости допускается содержание твёрдых включений — не более 0,2% по массе. Размер твердых неабразивных включений — не более 0,2 мм. Кинематическая вязкость перекачиваемых сред -от 5 сСт до 40 сСт. Удельная теплоемкость перекачиваемых сред — не менее 0,6 ккал/кг x °CС.
Исполнение насосов: моноблочные насосы со встроенным асинхронным трехфазным электродвигателем, вал которого соединен с валом насоса с помощью электромагнитной муфты; смазка и охлаждение насосов осуществляется перекачиваемой жидкостью. Насосные агрегаты типа ЦГ комплектуются электродвигателями в общепромышленном и взрывозащищенном исполнении (исполнение «Е»).
Климатическое исполнение и категория размещения — У2.
Насосы типа ЦГ применяются на предприятиях пищевой, мясомолочной, холодильной промышленности, в газовой, химической, нефтяной и нефтехимической промышленности, на предприятиях топливно-энергетического комплекса. Насосы ЦГ используются для перекачивания в стационарных условиях нейтральных, химически активных, взрывоопасных, агрессивных, токсичных и легковоспламеняющихся и содержащих вредные вещества всех классов опасности жидкостей (в том числе — сжиженных газов), пары которых могут образовывать с воздухом взрывоопасные смеси.
Характеристика перекачиваемых сред:
|
Исполнение насосов |
Исполнение по материалам проточной части |
Температура перекачиваемой среды |
Давление в корпусе насоса, кГс/см2 |
Плотность перекачиваемой среды, кг/мЗ |
|
1 |
А,К,Е |
от-40°C до + 40°C |
16 |
1600 |
|
1Л |
А |
700 |
||
|
2 |
А,К,Е |
от + 40°C до +100°C |
16 |
1600 |
|
2Л |
А |
700 |
||
|
3 |
К,Е |
от+100°C до +250°C |
16 |
1600 |
|
3 |
А |
от+100°C до +360°C |
||
|
4 |
А,К,Е |
от-40°C до + 40°C |
50 |
1600 |
|
4Л |
А |
700 |
||
|
5 |
А,К,Е |
от + 40°C до +100°C |
50 |
1600 |
|
5Л |
А,К,Е |
700 |
||
|
6 |
К,Е |
от+100°C до +250°C |
50 |
1600 |
|
6 |
А |
от+100°C до +360°C |
Материалы исполнения проточной части насосов типа ЦГ:
Исполнение К-сталь хромоникелевая 12Х18Н10Т; сталь хромоникелевая 12Х18Н9ТЛ
Исполнение К1 — сталь хромоникелевая 12Х21Н5Т; сталь хромоникелевая 08Х21Н5ТЛ; силицированный графит марки СГ-Т; графитофторопласт марки КБ; фторопласт Ф-4,0
Исполнение Е — сталь хромоникельмолибденовая 10Х17Н13М2Т; фторопласт Ф-4,0; графитофторопласт KB; сталь хромоникельмолибденовая 10Х18Н12МЗТЛ; силицированный графит марки СГ-Т
Исполнение А — сталь углеродистая; сталь хромоникелевая 12Х18Н10Т; силицированный графит марки СГ-Т; графитофторопласт марки KB; паронит ПОН
Виды перекачиваемых герметичными насосами сред:
|
Вид перекачиваемой среды |
Разновидности перекачиваемых сред |
|
Вода |
Водопроводная вода, морская вода, горячая вода |
|
Газы сжиженные |
Фреон, этан, аммиак жидкий, пропан |
|
Кислоты минеральные и органические |
Азотная (до 70%), борная (до 10%), уксусная, лимонная |
|
Щелочные основания |
аммиак, гидроокись кальция, едкое кали |
|
Соли минеральных кислот |
Хлористый натрий, сульфат аммония |
|
Нефтепродукты |
Масло, бензин, керосин, уайт-спирит |
|
Эфиры, углеводороды |
Этилацетат, уксусный эфир, бензол, скипидар |
|
Спирты |
Этиловый, метиловый; глицерин |
Условные обозначения: например, ЦГ ПП/НН Гр – МД – КИ – У2, где:
Ц — Центробежный
Г — Герметичный
ПП — Подача, м3/ч
НН — Напор, м
Гр — Группа исполнения проточной части насоса
МД — Мощность двигателя, кВт
КИ — Категория исполнения насосов (1-6)
У2 — Климатическое исполнение и категория размещения
Основные технические характеристики и размеры насосов типов ЦГ, 1ЦГ, 2ЦГ, 3ЦГ, 4ЦГ, 5ЦГ
|
Типоразмер насосного агрегата |
Исполнение |
Параметры насосного агрегата |
Размеры насосного агрегата, мм |
Температура жидкости, °CС |
||||||||||
|
|
|
Q, м3/ч |
Н, м |
КЗ, м |
Р, кГс/см2 |
Nд, кВт |
м, кг |
L |
В |
Н |
Dy |
Dy1 |
Тмин |
Тмах |
|
Насосные агрегаты типов ЦГ 6,3; ЦП2,5 (группы А, К, К1, Е), плотность жидкости -1600 кг/мЗ |
||||||||||||||
|
ЦГ6,3-20К-1,1-1(4) |
1,4 |
6,3 |
20,0 |
0,9 |
16,0 |
1,1 |
70 |
560 |
375 |
280 |
50 |
32 |
-40 |
+50 |
|
ЦГ6,3-20К-1,1-2(5) |
2,5 |
6,3 |
20,0 |
0,9 |
16,0 |
1,1 |
75 |
560 |
375 |
280 |
50 |
32 |
-40 |
+100 |
|
ЦГ6,3-20К-1,1-3(6) |
3,6 |
6,3 |
20,0 |
0,9 |
16,0 |
1,1 |
70 |
560 |
375 |
280 |
50 |
32 |
+100 |
+360 |
|
ЦГ6,3-32К-2,2-1(4) |
1,4 |
6,3 |
32,0 |
0,9 |
16,0 |
2,2 |
79 |
620 |
385 |
290 |
50 |
32 |
-40 |
+50 |
|
ЦГ6,3-32К-2,2-2(5) |
2,5 |
6,3 |
32,0 |
0,9 |
16,0 |
2,2 |
86 |
620 |
385 |
290 |
50 |
32 |
-40 |
+100 |
|
ЦГ6,3-32К- 2,2-3(6) |
3,6 |
6,3 |
32,0 |
0,9 |
16,0 |
2,2 |
79 |
620 |
385 |
290 |
50 |
32 |
+100 |
+360 |
|
1ЦП2,5-50К-4-Ц4) |
1,4 |
12,5 |
50,0 |
1,0 |
16,0 |
4,0 |
105 |
710 |
385 |
340 |
50 |
32 |
-40 |
+50 |
|
1ЦП2,5-50К-4-2(5) |
2,5 |
12,5 |
50,0 |
1,0 |
16,0 |
4,0 |
100 |
707 |
400 |
340 |
65 |
32 |
-40 |
+100 |
|
1ЦП2,5-50К-4-3(6) |
3,6 |
12,5 |
50,0 |
1,0 |
16,0 |
4,0 |
115 |
785 |
415 |
340 |
65 |
32 |
+100 |
+360 |
|
Насосные агрегаты типа ЦГ25-12,5 (группы А, К, K1, Е), плотность жидкости -1800 кг/ мЗ |
||||||||||||||
|
ЦГ25/12.5К-ЗБ-1(4) |
1,4 |
25,0 |
12,5 |
1,0 |
16,0 |
3,0 |
130 |
700 |
430 |
390 |
65 |
32 |
-40 |
+50 |
|
ЦГ25/12.5К-ЗБ-2(5) |
2,5 |
25,0 |
12,5 |
1,0 |
16,0 |
3,0 |
130 |
755 |
401 |
340 |
65 |
32 |
-40 |
+100 |
|
ЦГ25/12.5К-ЗБ-3(6) |
3,6 |
25,0 |
12,5 |
1,0 |
16,0 |
3,0 |
130 |
755 |
401 |
340 |
65 |
32 |
+100 |
+360 |
|
ЦГ25-20К-3-1(4) |
1,4 |
25,0 |
20,0 |
1,0 |
20,0 |
3,0 |
98 |
695 |
400 |
288 |
80 |
50 |
-50 |
+50 |
|
ЦГ25-20К-3-2(5) |
2,5 |
25,0 |
20,0 |
1,0 |
20,0 |
3,0 |
98 |
695 |
400 |
288 |
80 |
50 |
-50 |
+100 |
|
ЦГ25-20К-3-3(6) |
3,6 |
25,0 |
20,0 |
1,9 |
20,0 |
3,0 |
100 |
695 |
400 |
288 |
80 |
50 |
+100 |
+360 |
|
2ЦГ25-50К-5,5-1(4) |
1,4 |
25,0 |
50,0 |
1,5 |
16,0 |
5,5 |
140 |
730 |
430 |
370 |
80 |
40 |
-40 |
+50 |
|
2ЦГ25-50К-5,5-2(5) |
2,5 |
25,0 |
50,0 |
1,5 |
16,0 |
5,5 |
140 |
730 |
430 |
370 |
80 |
40 |
-40 |
+100 |
|
2ЦГ25-50К-5,5-3(6) |
3,6 |
25,0 |
50,0 |
1,8 |
16,0 |
5,5 |
150 |
730 |
430 |
370 |
80 |
40 |
+100 |
+360 |
|
1ЦГ25-80К-11-1(4) |
1,4 |
25,0 |
80,0 |
1,8 |
16,0 |
11,0 |
170 |
885 |
460 |
420 |
80 |
40 |
-40 |
+50 |
|
1ЦГ25-80К-11-2(5) |
2,5 |
25,0 |
80,0 |
1?8 |
16,0 |
11,0 |
175 |
885 |
495 |
420 |
80 |
40 |
-40 |
+100 |
|
1ЦГ25-80К-11-ЗХ6)_ |
3,6 |
25,0 |
80,0 |
1,8 |
16,0 |
11,0 |
220 |
1100 |
470 |
420 |
80 |
40 |
+100 |
+360 |
|
ЦГ50-12,5К-5,5Б-1(4) |
1,4 |
50,0 |
12,5 |
1,0 |
16,0 |
5,5 |
160 |
800 |
470 |
370 |
100 |
50 |
-40 |
+50 |
|
4ЦГ50-50К-11-1(4) |
1,4 |
50,0 |
50,0 |
2,3 |
16,0 |
11,0 |
160 |
875 |
445 |
370 |
100 |
50 |
-40 |
+50 |
|
4ЦГ50-50К-П-2(5) |
2,5 |
50,0 |
50,0 |
2,3 |
16,0 |
11,0 |
160 |
875 |
445 |
370 |
100 |
50 |
-40 |
+100 |
|
4ЦГ50-50К-11-5С |
5С |
50,0 |
50,0 |
2,3 |
50,0 |
11.0 |
165 |
875 |
480 |
370 |
100 |
50 |
-40 |
+100 |
|
4ЦГ50-50К-11-3 |
3,6 |
50,0 |
50,0 |
2,5 |
16,0 |
11,0 |
165 |
900 |
460 |
370 |
100 |
50 |
+100 |
+360 |
|
4ЦГ50-50К-11-6С |
6С |
50,0 |
50,0 |
2,3 |
50,0 |
11,0 |
185 |
1080 |
500 |
390 |
100 |
50 |
+100 |
+360 |
|
5ЦГ50-80К-18,5М-4Л |
4 |
50,0 |
80,0 |
2,2 |
50,0 |
18,5 |
280 |
940 |
585 |
445 |
100 |
50 |
-100 |
+50 |
|
4ЦГ50-80К-22-1(4) |
1,4 |
50,0 |
80,0 |
2,2 |
50,0 |
22.0 |
280 |
960 |
590 |
445 |
100 |
50 |
-40 |
+50 |
|
4ЦГ50-80К-22-2(5) |
2,5 |
50,0 |
80,0 |
2,2 |
50,0 |
22.0 |
280 |
960 |
590 |
445 |
100 |
50 |
-40 |
+100 |
|
4ЦГ50-80К-22-3(6) |
3,6 |
50,0 |
80,0 |
2,2 |
50,0 |
22.0 |
345 |
1150 |
590 |
500 |
100 |
50 |
+100 |
+360 |
|
ЦГ50-125-37-2(5) |
2,5 |
50,0 |
125 |
2,2 |
50,0 |
37.0 |
345 |
1030 |
620 |
460 |
100 |
50 |
-40 |
+100 |
|
1ЦГ100-32К-11-1(4) |
1,4 |
100 |
32,0 |
3,5 |
16,0 |
11.0 |
190 |
880 |
480 |
380 |
125 |
80. |
-40 |
+50 |
|
1ЦГ100-32К-11-2(5) |
2,5 |
100 |
32,0 |
3,5 |
16,0 |
11.0 |
190 |
880 |
480 |
380 |
125 |
80 |
-40 |
+100 |
|
1 ЦП 00-32К-11-3(6) |
3,6 |
100 |
32,0 |
3,5 |
16,0 |
11.0 |
205 |
920 |
500 |
380 |
125 |
80 |
+100 |
+360 |
|
1ЦГ100-32К-П-6С |
6С |
100 |
32,0 |
3,5 |
50,0 |
11.0 |
235 |
1080 |
530 |
397 |
125 |
80 |
+100 |
+360 |
|
2ЦП00-80К-37-1(4) |
1.4 |
100 |
80 |
3,0 |
50 |
37 |
330 |
1070 |
600 |
470 |
125 |
65 |
-40 |
+50 |
|
2ЦГ100-80К-37-2(5) |
2,5 |
100 |
80 |
3,0 |
50 |
37 |
340 |
1090 |
610 |
470 |
125 |
65 |
-40 |
+100 |
|
2ЦГ100-80К-37-3(б) |
3,6 |
100 |
80 |
3,3 |
50 |
37 |
410 |
1275 |
610 |
475 |
125 |
65 |
+100 |
+360 |
|
4ЦП100-125К-55М-4Л |
4 |
100 |
125 |
2,0 |
50 |
55 |
450 |
1165 |
810 |
485 |
125 |
65 |
-70 |
+30 |
