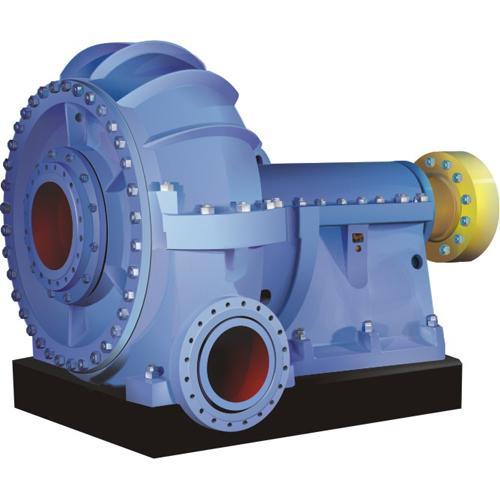

Насосы ГрАТ, ГрАК, ГрАУ, ГрТ, ГрУ, ГрА грунтовые

+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@sd-t.ru

Консольные, центробежные горизонтальные, с рабочим колесом закрытого типа грунтовые насосы применяются для перекачивания различных высокоабразивных смесей в системах очистки бурового раствора, золо- и шлакоудаления, на предприятиях по производству цемента, на обогатительных фабриках.

По материалам проточной части и конструктивному исполнению:

  • грунтовые насосы ГрАК — футеровка абразивным материалом на органической связке — корундирование;

  • грунтовые насосы ГрАУ — с проходным сечением увеличенного размера, которое составляет 25% от номинала, и корпусом, выполненным из Ст 45;

  • грунтовые насосы ГрАТ — двухкорпусные тяжелые модели, внутренний корпус которых изготовлен из износостойкого сплава ИЧХ 28М2;

  • грунтовые насосы ГрАР —  футеровка полиуретаном или резиной;

  • грунтовые насосы ГрА, Гр — корпус изготовленный из износостойкого сплава ИЧХ 28М2.

Перекачиваемые среды: Грунтовые насосы обеспечивают перекачивание высокоабразивных жидких сред с плотностью до 2200 кг/м3, объемной концентрацией твердых включений до 30%, водородным показателем РН 6-12, размером частиц до 6 мм с микротвердостью не более 11000 мПа. Температура перекачиваемой среды может варьироваться от +5 до +70 градусов по шкале Цельсия.



Условные обозначения: например, хГрА(Т) – 800/71/I –ХХ-Х.Х — К, где

х — модификация или кодировка производителя

Гр — грунтовый

А - модернизированный (для абразивных гидросмесей)

(Т) — материал проточной части (Т,К,У,Р)

800 - подача (стандартная), м3

71 — напор (стандартный), м

I — вид стойки (1-4)

ХХ — уменьшенные обороты (соответственно уменьшенная подача и напор)

Х.Х — плотность перекачиваемой жидкости, т/ м3

К — соединение насоса с электродвигателем клиноременной передачей, (нет буквы) — с помощью упругой муфты

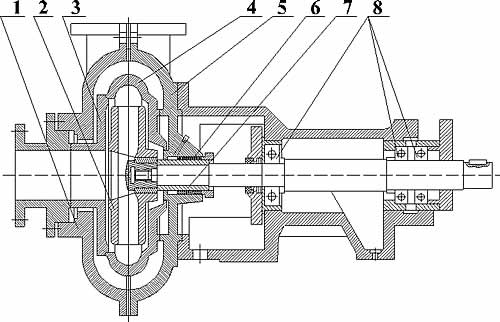

Грунтовый насос в разрезе

1 — Корпус передняя половина

3 — Диск защитный

5 — Корпус задняя половина

7 — Втулка защитная

2 — Колесо рабочее

4 — Корпус внутренний

6 — Набивка сальника

8 — Подшипники



Характеристики перекачиваемых жидкостей грунтовых насосов:

Наименование показателя

Гра

ГрАТ

ГрАК

ГрАУ

ГрУ

ГрТ

1ГрТ

Перекачиваемая среда

абразивная гидросмесь

Максимальная плотность, кг/м3

до 2200

1600

1300

1300

1600

Максимальная температура, К (°С)

343 (+70)

Минимальная температура, К (°С)

278 (+5)

Водородный показатель, рН

6 — 12

6 — 8

6 — 12

Объемная концентрация, %

30

15

30

Средний размер твердых частиц, мм

6

1

6

Макс. Размер твердых частиц, мм

12

*

85

50

35

40

Микротвердость включений, МПа

11000

9000
