- Насос ТХИ 500/20
Насос ТХИ 500/20
| Наличие товара | В наличии |
Основная характеристика
| Мощность двигателя при плотности до 1,3 т/м3 | 55 |
| Мощность двигателя при плотности до 1,85 т/м3 | 90 |
| Подача, м3/ч | 500 |
| Напор, м | 20 |
| Частота вращения, об/мин | 730 |
Дополнительная характеристика
| Допускаемый кавитационный запас, м | 6 |
Назначение и применение
Агрегаты электронасосные типа "ТХИ" - полупогружные, вертикальные, химические с опорами, вне перекачиваемой жидкости - предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и содержащих твердые включения размером до 1 мм, объемная концентрация не превышает 15%, в том числе твердые включения размером до 5 мм, объемная концентрация не превышает 1%, с температурой до +120 ºС. Кинематическая вязкость перекачиваемой жидкости до 30 сСТ.
Уплотнение вала электронасоса - сальниковое.
Материал деталей проточной части насоса:
- хромоникелевая сталь 12Х18Н9ТЛ-"К";
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ-"Е";
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ-"И".
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Пример: ТХИ 8/40 (а, б)-1,3 - К (Е, И)- Щ- У2,
ТХИ - Химический полупогружной, с опорами вне перекачиваемой жидкости
8 - Подача, м3/ч
40 - Напор, м
а, б - Условное обозначение рабочего колеса с первой и второй обточкой для пониженного напора;
1,3 - Глубина погружения, м (расстояние от опорной плиты до оси рабочего колеса)
К, Е, И - Условное обозначение материала деталей проточной части
Щ - Щелевое уплотнение
У - Климатическое исполнение
2 - Категория размещения
Габаритные и присоединительные размеры
|
Обозначение типоразмера насоса |
Подача О |
Напор Н, м |
Частота вращения n, с-1(об/мин) |
Допускаемый кавитационный запас ∆h, м, не более |
Мощность, потребл. насосом N,кВт |
|
|
м3/ч |
л/с |
|||||
|
ТХИ 8/40 |
8 |
2.22 |
40 |
48(2900) |
3,6 |
38 |
|
ТХИ 8/40а |
8 |
2.22 |
35 |
34 |
||
|
ТХИ 8/40б |
8 |
2 22 |
28 |
26 |
||
|
ТХИ 45/31 |
45 |
12 5 |
31 |
24(14501 |
30 |
84 |
|
ТХИ 500/20 |
500 |
139 |
20 |
12(730) |
6,0 |
45 4 |
|
ТХИ 500/20а |
470 |
130 6 |
18 |
38 4 |
||
|
ТХИ 500/20б |
430 |
119 4 |
16 |
31 2 |
||
|
Типоразмер агрегата |
Типоразмер двигателя |
L |
I |
Масса агрегата, кг |
|
ТХИ 8/40 |
АДМ100L2 |
1830 |

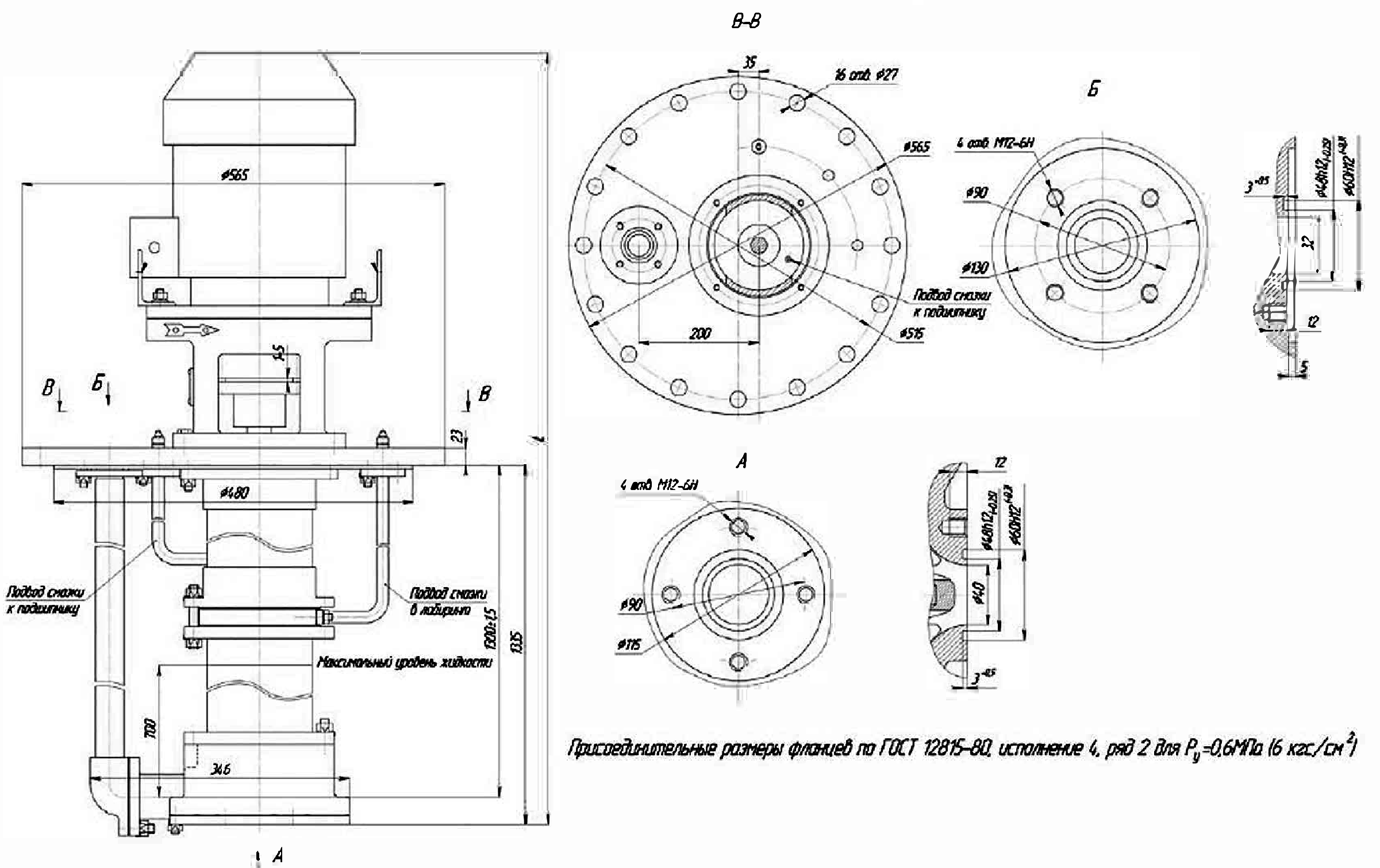

См. габаритный чертеж |
217 |
|
АДМ112М2 |
1860 |
223 |
||
|
ТХИ 45/31 |
АИР 180S4 |
2595 |
648 |
|
|
ТХИ 500/20 |
5АМ315М8 |
3280 |
2265 |
2435 |
|
5АИ315М8 |
3420 |
2545 |
||
|
5A^55S8 |
3655 |
2305 |
2985 |
|
|
5АМ280М8 |
3200 |
2265 |
2180 |
|
|
5AM280S8 |
2115 |
