Насос ЦНСп 2,5-80

Назначение

Насосы центробежные, секционные, питательные ЦНСп 2,5 и агрегаты на их основе предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7…9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.

Насосы ЦНСп 2,5 применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Насосы (агрегаты) предназначены для работы как в закрытых помещениях, так и вне помещений под навесом при температуре окружающего воздуха от 273 до 323К (от 0 до +50°С).

Насосы ЦНСп 2,5 относятся к изделиям вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ категории размещения 4 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Конструкция

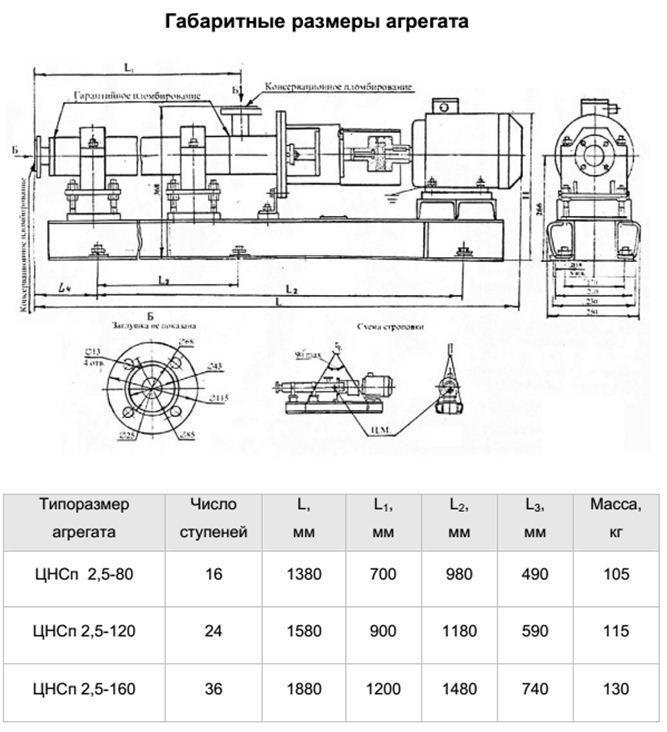

Агрегат состоит из насоса и приводного двигателя, соединенных между собой при помощи упругой муфты.

Насос ЦНСп 2,5 – центробежный секционный, питательный с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

Насос состоит из корпуса нагнетания, корпуса всасывания и секций рабочих органов (колес рабочих и аппаратов направляющих) установленных между ними в корпусе.

Напорный патрубок расположен горизонтально, а всасывающий — вертикально. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80, исполнение 4. Соединение насоса с двигателем производится на раме посредством упругой муфты.

Направление вращения ротора – левое (против часовой стрелки, если смотреть со стороны двигателя) и указано стрелкой, расположенной на фонаре.

Уплотнение вала – сальниковое.

Применение

• промышленные предприятия — для водо- и теплоснабжения в производственных процессах
• коммунальное хозяйство — для водо- и теплоснабжени
• теплоэлектростанции — питание котлов малой и средней мощности
• предприятия теплоэнергетики — для перекачки конденсата

Особенности/Преимущества

• применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
