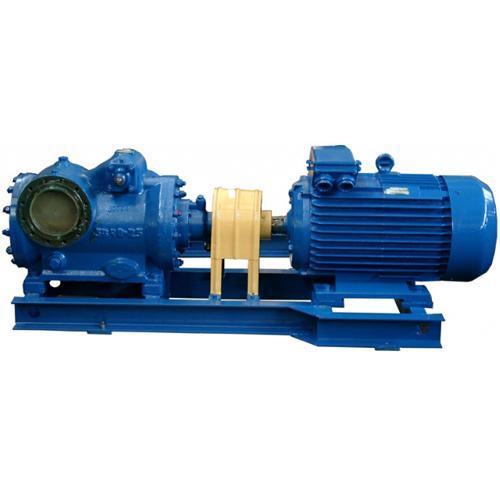

Насос А5 3В 40/25-35/10Б

Насос А5 3В 40/25-35/10Б — подача 35 м³/ч, напор 10 атм; перекачиваемая среда — нефтепродукты.

Трёхвинтовой агрегат А5 3В 40/25-35/10Б рассчитан на нефтепродукты вязкостью от 3 до 760 сСт с температурой до +80 °С. Подвод жидкости у него односторонний, подшипники скольжения расположены в зоне перекачиваемой жидкости.

Марка читается так: исполнение 5, насос 3В 40/25 по ГОСТ 20883, подача в агрегате 35 м³/ч, давление в агрегате 10 кгс/см², проточная часть из бронзы (буква «Б»). Подача по таблице — 35 м³/ч при напоре 10 атм. Мощность электродвигателя — 18,5 кВт при 1500 об/мин. Масса — 360 кг. Некоторые модели серии по заказу изготавливают с рабочим диапазоном до +150 °С. Полная таблица характеристик приведена ниже.

Насос А5 3В 40/25-35/10Б в других единицах

Насос А5 3В 40/25-35/10Б: подача 35 м³/ч = 9,72 л/с = 583 л/мин = 840 м³/сут; напор 10 атм = 9,81 бар = 0,981 МПа = 981 кПа.

Расчёт для Насос А5 3В 40/25-35/10Б

Насос А5 3В 40/25-35/10Б: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 35 м³/ч, H = 100 м; при ρ = 750 кг/м³ — 7,15 кВт, 900 кг/м³ — 8,58 кВт, 1100 кг/м³ — 10,5 кВт, 1300 кг/м³ — 12,4 кВт (без учёта КПД).

А5 3В 40/25-35/10Б: напор 100 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 6,86 бар, при ρ = 850 кг/м³ — 8,34 бар, при ρ = 1000 кг/м³ — 9,81 бар, при ρ = 1100 кг/м³ — 10,8 бар; значение для вашей жидкости считают по её плотности.

А5 3В 40/25-35/10Б, подача 35 м³/ч: скорость потока в трубе Ду 100 — 1,24 м/с, Ду 125 — 0,792 м/с, Ду 150 — 0,55 м/с, Ду 200 — 0,309 м/с (расход делят на площадь сечения).

А5 3В 40/25-35/10Б: объём при непрерывной работе — 840 м³ в сутки, 25200 м³ в месяц, 306600 м³ в год; смена из 8 часов — 280 м³. Ёмкость 2 м³ заполняется за 3 минуты, 10 м³ — за 17 минут, 50 м³ — за 1,43 ч.

Насос А5 3В 40/25-35/10Б, напор 100 м делится между подъёмом и потерями трассы: подъём на 30 м — на потери 70 м; подъём на 45 м — на потери 55 м; подъём на 60 м — на потери 40 м; подъём на 75 м — на потери 25 м; подъём на 90 м — на потери 10 м.

Где Насос А5 3В 40/25-35/10Б в разделе «Насосы А1 3В трехвинтовые»

Насос А5 3В 40/25-35/10Б: в разделе Насосы А1 3В трехвинтовые 29 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 17-я из 29, по возрастанию напора — 10-я из 29; диапазон раздела по подаче — от 3 до 90 м³/ч, модель на отметке 37 %.

А5 3В 40/25-35/10Б: ближайшие по подаче — Насос А2 3В 40/25-30/25Б — 32,4 м³/ч; Насос А5 3В 40/25-35/6,3Б — 35 м³/ч.

Подбор: когда подходит Насос А5 3В 40/25-35/10Б

А5 3В 40/25-35/10Б: если расчётный расход не выше 35 м³/ч, подходит эта модель; при значениях выше берут Насос А1 3В 63/40-45/40Б (45 м³/ч).

Насос А5 3В 40/25-35/10Б: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 35 м³/ч и 10 атм.

Вопросы и ответы: Насос А5 3В 40/25-35/10Б

Какой напор у модели А5 3В 40/25-35/10Б?

А5 3В 40/25-35/10Б: 10 атм, или 9,81 бар (981 кПа). Значение из таблицы характеристик.

Какая подача у модели А5 3В 40/25-35/10Б?

А5 3В 40/25-35/10Б: 35 м³/ч, то есть 9,72 л/с, 583 л/мин, за сутки при непрерывной работе — 840 м³.

Чем А5 3В 40/25-35/10Б отличается от модели А2 3В 40/25-30/25Б?

А5 3В 40/25-35/10Б: из таблиц — 35 м³/ч против 32,4 м³/ч.

Чем А5 3В 40/25-35/10Б отличается от модели А5 3В 40/25-35/6,3Б?

А5 3В 40/25-35/10Б: из таблиц — значение 35 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды А5 3В 40/25-35/10Б?

А5 3В 40/25-35/10Б: в карточке указана перекачиваемая среда — нефтепродукты. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос А5 3В 40/25-35/10Б, назовите обозначение, количество и город получателя.
