Насос А2 3В 40/25-35/6,3Б

Насос А2 3В 40/25-35/6,3Б — подача 35 м³/ч, напор 6,3 атм; перекачиваемая среда — нефтепродукты.

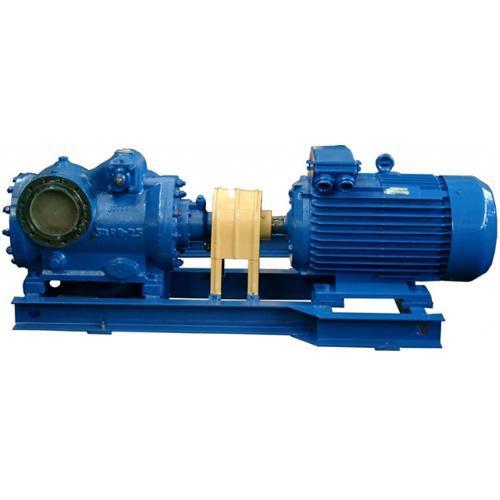

А2 3В 40/25-35/6,3Б — трёхвинтовой горизонтальный насос для перекачивания нефтепродуктов. Подвод жидкости у него односторонний, подшипники скольжения расположены в зоне перекачиваемой жидкости. Рабочая среда — нефтепродукты вязкостью 3–760 сСт при температуре до +80 °С.

Расшифровка марки: А — конструктивный признак насоса, 2 — исполнение, 3В 40/25 — обозначение насоса по ГОСТ 20883, 35 — подача насоса в агрегате, м³/ч, 6,3 — давление насоса в агрегате, кгс/см², Б — материал проточной части, бронза. По таблице карточки: подача — 35 м³/ч, напор — 6,3 атм, мощность — 15 кВт при 1500 об/мин, масса — 370 кг. Полная таблица характеристик приведена ниже.

Насос А2 3В 40/25-35/6,3Б в других единицах

Насос А2 3В 40/25-35/6,3Б: подача 35 м³/ч = 9,72 л/с = 583 л/мин = 840 м³/сут; напор 6,3 атм = 6,18 бар = 0,618 МПа = 618 кПа.

Расчёт для Насос А2 3В 40/25-35/6,3Б

Насос А2 3В 40/25-35/6,3Б: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 35 м³/ч, H = 63 м; при ρ = 800 кг/м³ — 4,81 кВт, 900 кг/м³ — 5,41 кВт, 1000 кг/м³ — 6,01 кВт, 1200 кг/м³ — 7,21 кВт (без учёта КПД).

А2 3В 40/25-35/6,3Б: напор 63 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 4,32 бар, при ρ = 850 кг/м³ — 5,25 бар, при ρ = 1000 кг/м³ — 6,18 бар, при ρ = 1100 кг/м³ — 6,8 бар; значение для вашей жидкости считают по её плотности.

А2 3В 40/25-35/6,3Б, подача 35 м³/ч: скорость потока в трубе Ду 65 — 2,93 м/с, Ду 80 — 1,93 м/с, Ду 100 — 1,24 м/с, Ду 125 — 0,792 м/с (расход делят на площадь сечения).

А2 3В 40/25-35/6,3Б: объём при непрерывной работе — 840 м³ в сутки, 25200 м³ в месяц, 306600 м³ в год; смена из 8 часов — 280 м³. На заполнение 1 м³ уходит 2 минуты, на 15 м³ — 0,43 ч, на 60 м³ — 1,7 ч.

Насос А2 3В 40/25-35/6,3Б, напор 63 м делится между подъёмом и потерями трассы: подъём на 19 м — на потери 44 м; подъём на 28 м — на потери 35 м; подъём на 38 м — на потери 25 м; подъём на 47 м — на потери 16 м; подъём на 57 м — на потери 6 м.

Где Насос А2 3В 40/25-35/6,3Б в разделе «Насосы А1 3В трехвинтовые»

Насос А2 3В 40/25-35/6,3Б: в разделе Насосы А1 3В трехвинтовые 29 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 20-я из 29, по возрастанию напора — 6-я из 29; диапазон раздела по подаче — от 3 до 90 м³/ч, модель на отметке 37 %.

А2 3В 40/25-35/6,3Б: ближайшие по подаче — Насос А2 3В 40/25-35/10Б — 35 м³/ч; Насос А1 3В 63/40-45/40Б — 45 м³/ч.

Подбор: когда подходит Насос А2 3В 40/25-35/6,3Б

А2 3В 40/25-35/6,3Б: если расчётный расход не выше 35 м³/ч, подходит эта модель; при значениях выше берут Насос А1 3В 63/40-45/40Б (45 м³/ч).

Насос А2 3В 40/25-35/6,3Б: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 35 м³/ч и 6,3 атм.

Вопросы и ответы: Насос А2 3В 40/25-35/6,3Б

Какой напор у модели А2 3В 40/25-35/6,3Б?

А2 3В 40/25-35/6,3Б: 6,3 атм, или 6,18 бар (618 кПа). Значение из таблицы характеристик.

Какая подача у модели А2 3В 40/25-35/6,3Б?

А2 3В 40/25-35/6,3Б: 35 м³/ч, то есть 9,72 л/с, 583 л/мин, за сутки при непрерывной работе — 840 м³.

Чем А2 3В 40/25-35/6,3Б отличается от модели А2 3В 40/25-35/10Б?

А2 3В 40/25-35/6,3Б: из таблиц — значение 35 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем А2 3В 40/25-35/6,3Б отличается от модели А1 3В 63/40-45/40Б?

А2 3В 40/25-35/6,3Б: из таблиц — 35 м³/ч против 45 м³/ч.

Для какой среды А2 3В 40/25-35/6,3Б?

А2 3В 40/25-35/6,3Б: в карточке указана перекачиваемая среда — нефтепродукты. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос А2 3В 40/25-35/6,3Б, назовите обозначение, количество и город получателя.
