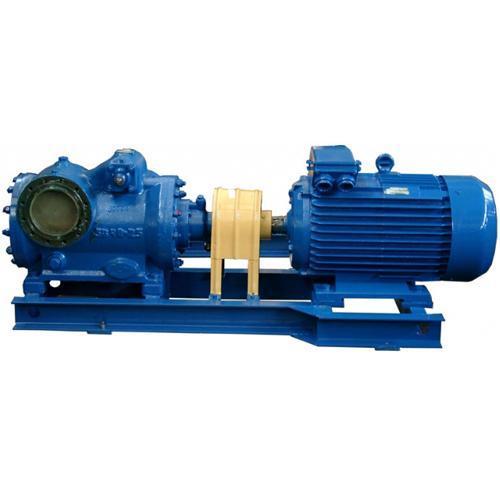

Насос А1 3В 16/63-20/63Б

Насос А1 3В 16/63-20/63Б — подача 21 м³/ч, напор 63 атм; перекачиваемая среда — нефтепродукты.

В трёхвинтовом насосе А1 3В 16/63-20/63Б подшипники скольжения расположены в зоне перекачиваемой жидкости. Подвод жидкости — односторонний, расположение — горизонтальное. Рабочая среда — нефтепродукты вязкостью 3–760 сСт при температуре до +80 °С.

Расшифровка марки: А — конструктивный признак насоса, 1 — исполнение, 3В 16/63 — обозначение насоса по ГОСТ 20883, 20 — подача насоса в агрегате, м³/ч, 63 — давление насоса в агрегате, кгс/см², Б — материал проточной части, бронза. По таблице карточки: подача — 21 м³/ч, напор — 63 атм, мощность — 55 кВт при 3000 об/мин, масса — 490 кг. Полная таблица характеристик приведена ниже.

Насос А1 3В 16/63-20/63Б в других единицах

А1 3В 16/63-20/63Б, в других единицах: напор 63 атм = 61,8 бар = 6,18 МПа = 6178 кПа; подача 21 м³/ч = 5,83 л/с = 350 л/мин = 504 м³/сут.

Расчёт для Насос А1 3В 16/63-20/63Б

Насос А1 3В 16/63-20/63Б: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 21 м³/ч, H = 630 м; при ρ = 800 кг/м³ — 28,8 кВт, 900 кг/м³ — 32,4 кВт, 1000 кг/м³ — 36 кВт, 1200 кг/м³ — 43,2 кВт (без учёта КПД).

А1 3В 16/63-20/63Б: напор 630 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 43,2 бар, при ρ = 850 кг/м³ — 52,5 бар, при ρ = 1000 кг/м³ — 61,8 бар, при ρ = 1100 кг/м³ — 68 бар; значение для вашей жидкости считают по её плотности.

А1 3В 16/63-20/63Б, подача 21 м³/ч: скорость потока в трубе Ду 50 — 2,97 м/с, Ду 65 — 1,76 м/с, Ду 80 — 1,16 м/с, Ду 100 — 0,743 м/с (расход делят на площадь сечения).

А1 3В 16/63-20/63Б: объём при непрерывной работе — 504 м³ в сутки, 15120 м³ в месяц, 183960 м³ в год; смена из 8 часов — 168 м³. На заполнение 1 м³ уходит 3 минуты, на 15 м³ — 0,71 ч, на 60 м³ — 2,9 ч.

Насос А1 3В 16/63-20/63Б, напор 630 м делится между подъёмом и потерями трассы: подъём на 189 м — на потери 441 м; подъём на 284 м — на потери 346 м; подъём на 378 м — на потери 252 м; подъём на 473 м — на потери 157 м; подъём на 567 м — на потери 63 м.

Где Насос А1 3В 16/63-20/63Б в разделе «Насосы А1 3В трехвинтовые»

Насос А1 3В 16/63-20/63Б: в разделе Насосы А1 3В трехвинтовые 29 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 13-я из 29, по возрастанию напора — 24-я из 29; диапазон раздела по подаче — от 3 до 90 м³/ч, модель на отметке 21 %.

А1 3В 16/63-20/63Б: ближайшие по подаче — Насос А1 3В 16/100-20/80 — 20 м³/ч; Насос А1 3В 16/25-20/25Б — 21,6 м³/ч.

Подбор: когда подходит Насос А1 3В 16/63-20/63Б

А1 3В 16/63-20/63Б: если расчётный расход не выше 21 м³/ч, подходит эта модель; при значениях выше берут Насос А1 3В 16/25-20/25Б (21,6 м³/ч).

Насос А1 3В 16/63-20/63Б: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 21 м³/ч и 63 атм.

Вопросы и ответы: Насос А1 3В 16/63-20/63Б

Какой напор у модели А1 3В 16/63-20/63Б?

А1 3В 16/63-20/63Б: 63 атм, или 61,8 бар (6178 кПа). Значение из таблицы характеристик.

Какая подача у модели А1 3В 16/63-20/63Б?

А1 3В 16/63-20/63Б: 21 м³/ч, то есть 5,83 л/с, 350 л/мин, за сутки при непрерывной работе — 504 м³.

Чем А1 3В 16/63-20/63Б отличается от модели А1 3В 16/100-20/80?

А1 3В 16/63-20/63Б: из таблиц — 21 м³/ч против 20 м³/ч.

Чем А1 3В 16/63-20/63Б отличается от модели А1 3В 16/25-20/25Б?

А1 3В 16/63-20/63Б: из таблиц — 21 м³/ч против 21,6 м³/ч.

Для какой среды А1 3В 16/63-20/63Б?

А1 3В 16/63-20/63Б: в карточке указана перекачиваемая среда — нефтепродукты. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос А1 3В 16/63-20/63Б укажите количество и город.
