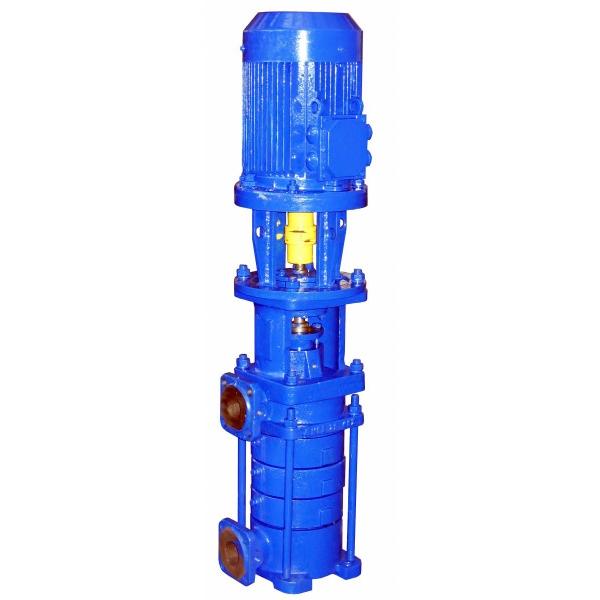

Насосы типа ЦНСв - центробежные, секционные вертикальные. Применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу. Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи.
Перекачиваемая жидкость: предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7…9,2, температурой не более 393К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.
Условные обозначения: например, ЦНСв20-120-1 УХЛ4, где
ЦН — центробежный насос; C - секционный; В - вертикальный;
20 - подача, м3/ч;
120 - напор, м;
1 - расположение патрубков
УХЛ или Т — климатическое исполнение;
4 или 2 - категория размещения.

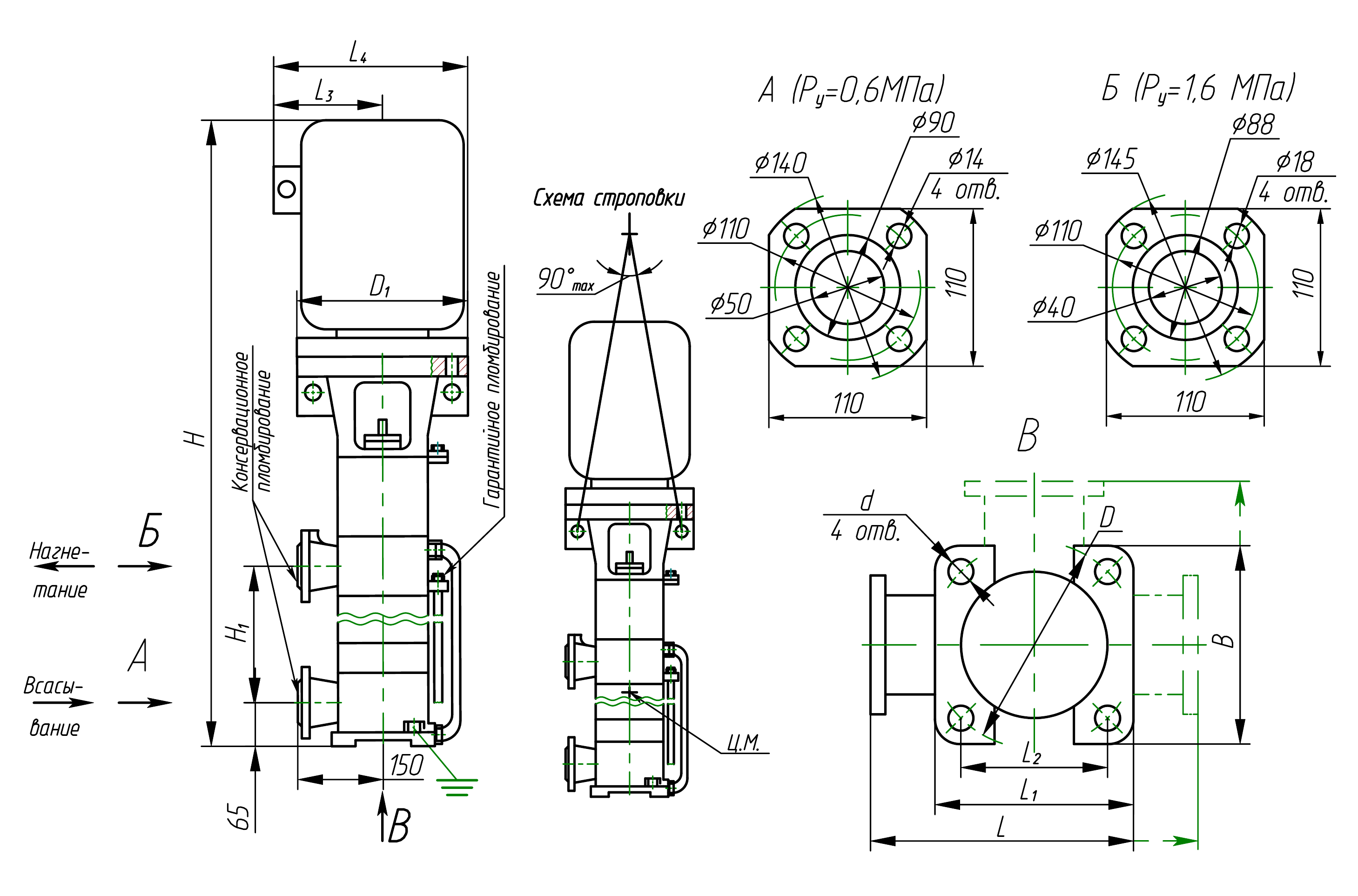

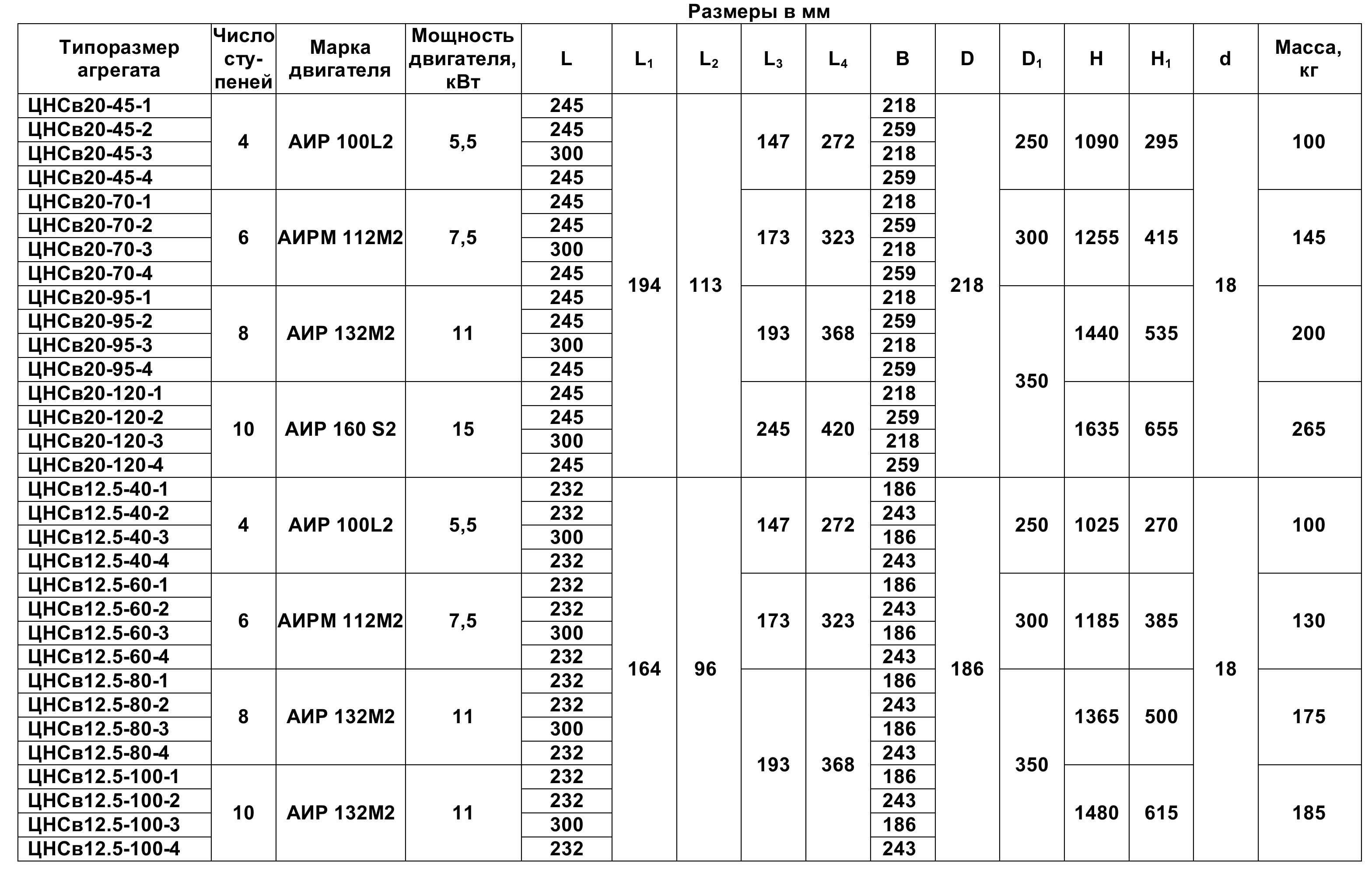

Габаритные и присоединительные размеры
