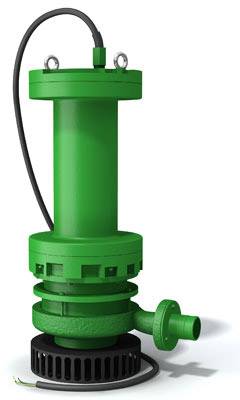

Насосы типа ГНОМ Ех - взрывозащищённые, передвижные, центробежные.
Перекачиваемая среда: предназначены для откачивания загрязненных грунтовых и производственных сточных вод температурой до 35 "С с рН=5-10, плотностью до 1100 кг/м плотностью твердых частиц не более 2500 кг/м, содержащих механические примеси до 10 % по массе и максимальным размером до 5 мм, а также с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7%. Допускается применение электронасосов, для откачивания в аварийных режимах среды, содержащей до 100% сырой нефти.
Условные обозначения: например, ГНОМ 100-25 Ех, где
ГНОМ – тип насоса;
100 – подача, м3/ч;
25 – напор, м;
Ех – взрывозащищенный электродвигатель.

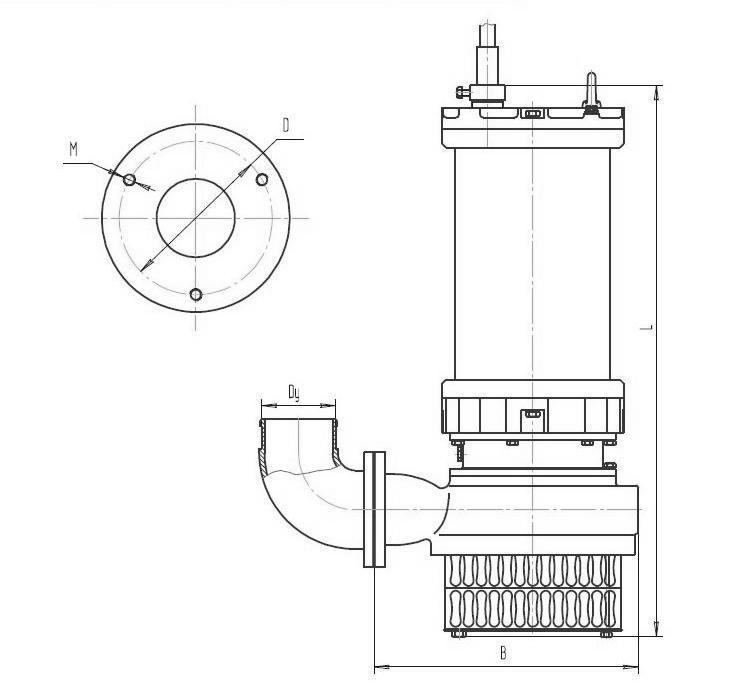

Габаритный чертеж взрывозащищенного насоса типа ГНОМ Ех
Обозначение электронасоса | Высота L, мм | Максимальный поперечный размер, B, мм | Условный проход шланга, Dy, мм | Присоединительный диаметр отверстий для патрубка, D, мм | Размер отверстий для резьб, М, мм | Количество отверстий | Масса в сборе, кг (не более |
| ГНОМ 16-16 Ex | 695 | 320 | 63 | 98 | М8-6H | 3 | 70 |
| ГНОМ 25-20 Ex |
| ГНОМ 100-25 Ex | 735 | 350 | 100 | 133 | М10-6H | 3 | 130 |
