Насос ЛМ 50-10/16

Назначение и применение

Подача питьевой воды, чистой воды производственно-технического назначения (кроме морской) с рН6…9 и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размером частиц не более 0,2 мм, в системах отопления и водоснабжения.
Температура перекачиваемой жидкости от 0 до +85 ºС, +120 ºС, +150 ºС.

Конструкция

Центробежный, одноступенчатый, моноблочный электронасос с приводом от фланцевого двигателя с удлиненным концом вала или удлинителем. Подвод и отвод перекачиваемой жидкости — радиальный. Корпус насоса спиральный, всасывающий и напорный патрубки которого расположены в «линию». Насос крепится к двигателю с помощью промежуточной детали – фонаря

Монтаж

Электронасосы типа ЛМ монтируются на трубопроводе. Вес насоса и положение его центра тяжести позволяют произвести монтаж электронасоса любого типоразмера непосредственно на трубопроводе. Как вариант предусмотрена возможность установки насосов на фундамент.

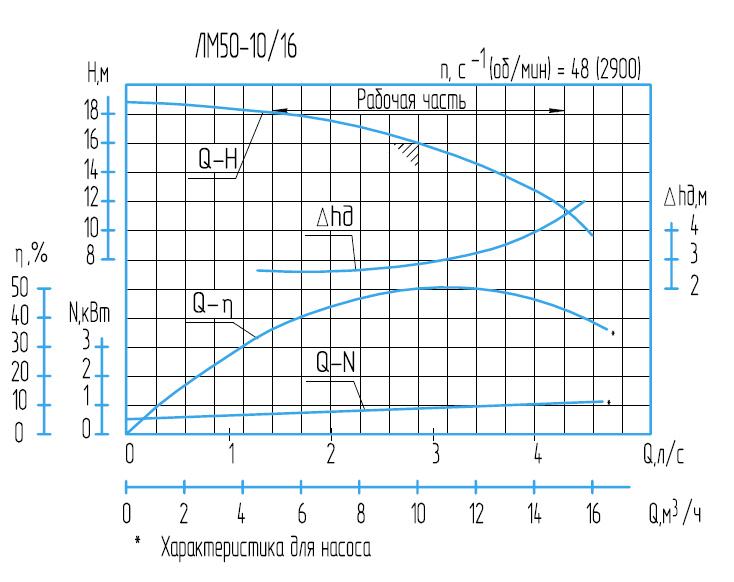

Технические данные:

Материалы

Детали проточной части выполнены из серого чугуна (СЧ20), кроме ЛМ 32-6,3/32 и
ЛМ 32-5/28, в которых рабочие колеса выполнены из стали 12Х18Н9ТЛ.

По заказу

— Электронасосы могут быть изготовлены в климатическом исполнении Т(ТВ и ТС), на частоту тока 60 Гц
— Электронасосы могут быть изготовлены в малошумном исполнении
— Возможна поставка дополнительного комплекта запасных частей за отдельную плату
— Возможно изготовление рабочих колес из нержавеющих сталей

Комплект поставки

— Насос ЛМ в сборе с двигателем
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Преимущества использования

— Надежность, долговечность, экономичность
— Удобство монтажа и обслуживания
— Малошумность
— Компактность
— Взаимозаменяемость

Габаритные и присоединительные характеристики
