Насос Кс 20-50
| Наличие товара | В наличии |
Подача | Напор | Размеры | Масса, | Вход | Выход | Мощность |
20 м3/час | 50 м.в.ст | 1535х410х860 | 320 | 70 | 50 | 7,5х3000 кВт x об/мин |
Насосы предназначены для перекачивания конденсата отработанного пара стационарных паровых турбин, конденсата греющего пара из теплообменных аппаратов и пресной воды с рН 6,8–9,2 с содержанием твердых включений концентрацией не более 5 мг/л с максимальным размером до 0,1 мм и температурой до 125°С для насосов Кс и до 160°С для насосов 1Кс.
Насосы Кс 12–50, Кс 20–50, Кс 12–110, Кс 20–110 — горизонтальные, однокорпусные спирального типа, одностороннего входа.
Насосы 1Кс 20–50, 1Кс 20–110, Кс 50–55–2, 1Кс 50–55 — горизонтальные, секционные, однокорпусные. Материал деталей проточной части насосов: чугун СЧ 18 или СЧ 20, сталь 20Х13Л.
Условное обозначение Кс 20-50 УХЛ 4
Кс: конденсатный насос;
20: подача номинальная, м3/час;
50: напор номинальный, м;
УХЛ: исполнение климатическое;
4: категория размещения.

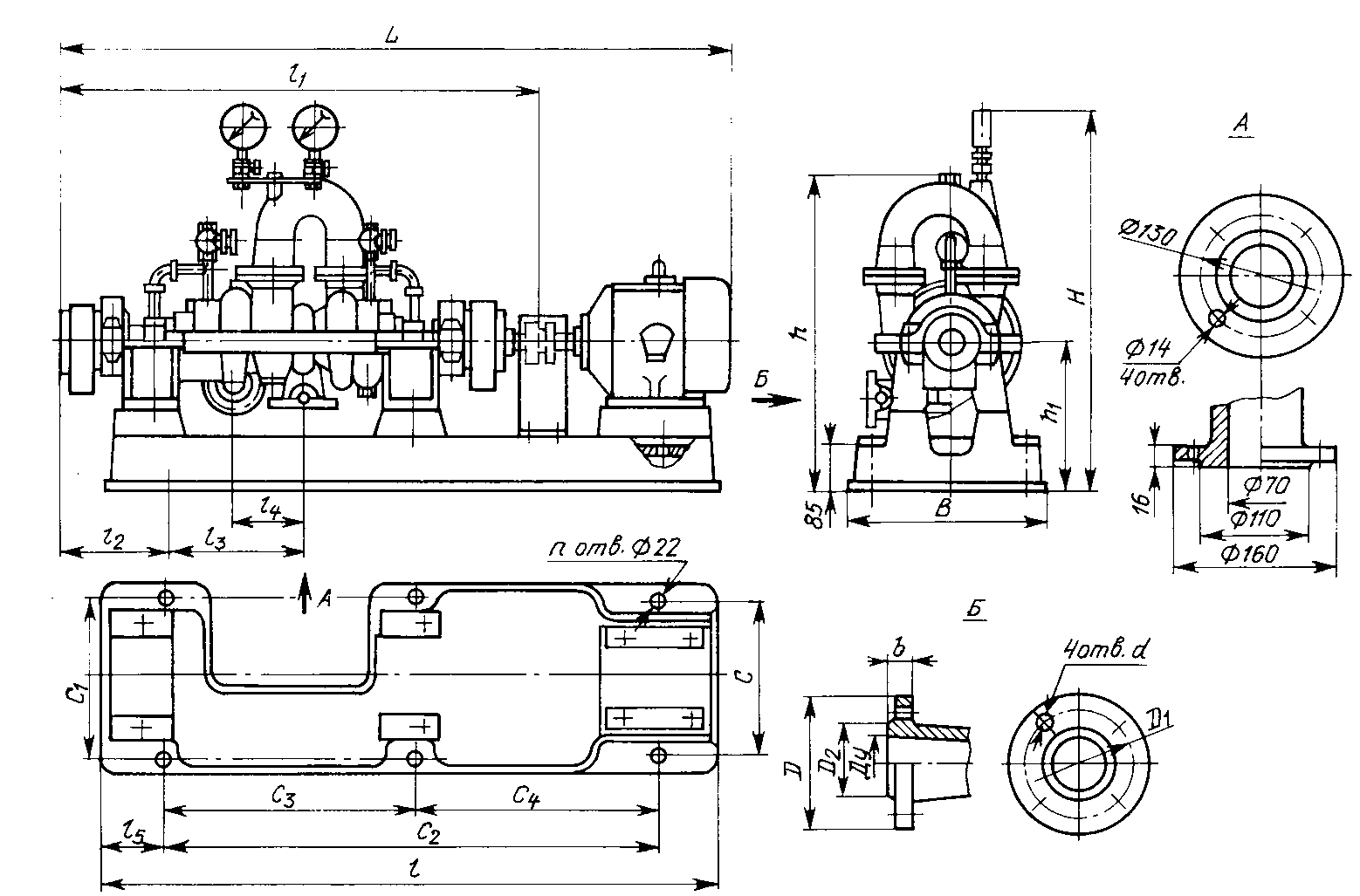

Габаритные и присоединительные размеры
.gif)
Типоисполнение насоса | Электродвигатель | Размеры, мм |
|
|
|
|
|
|
|
|
|
| Масса | |||||||||||||
Тип | Мощность, | В | b | C | C1 | C2 | C3 | C4 | Dу | D | D1 | D2 | d | Н | h | h1 | L | l | l1 | l2 | l3 | l4 | l5 | n | ||
Кс20-50 | АИР112М2; | 7,5 | 410 | 16 | 320 | 320 | 760 | - | - | 50 | 140 | 110 | 90 | 14 | 860 | 660 | 300 | 1455 | 1340 | 1013 | 345 | 155 | 145 | 250 | 4 | 320 |
Характеристики насоса
Типоисполнение насоса | Подача Q, м3/ч (л/с) | Напор, Н, м | Частота вращения, мин–1 | Допустимый кавитационный запас, ∆ηД | Давление на входе в насос, МПа (кгс/см2), не более | КПД η, % | Мощность насоса, N, кВт |
Кс-20-50 | 20 (5,5) | 50 | 2900 | 1,8 | 0,39 (4) | 53 | 7,5 |
