Насос 1КсВ 315-80-1

Назначение и конструкция:
Агрегаты применяются в пароводяных сетях электростанций, работающих на органическом топливе.
Агрегат состоит из насоса и электродвигателя, соединенного с ним при помощи втулочно-пальцевой муфты. Основная (быстроходная) ступень насоса, имеет одно или два рабочих колеса, насаженных на быстроходный вал, опорами которого служат подшипники качения и скольжения. На вал монтируется двойное торцовое уплотнение и втулочно-пальцевая муфта. Бустерная (тихоходная) ступень получает вращение от гидротурбины, расположенной в потоке перекачиваемой жидкости за рабочим колесом основной ступени. Бустерная ступень вращается в собственных опорах скольжения, совмещенных с гидростатической пятой. Бустерное колесо установлено на тихоходном валу. Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.

Перекачиваемая жидкость:
Насосные агрегаты типа 1КсВ предназначенны для перекачивания конденсата или пресной воды температурой до 433 К (160°С) с рН 6,8:9,2, с содержанием твердых включений концентрацией не более 5мг/л с максимальным размером до 0,1 мм. и микротвердостью не более 6,5 ГПа.

Условные обозначения:
Например:
1КсВ 125-71-1 УХЛ4 или 1КсВ 125-71-1 Т2
где 1 - порядковый номер модернизации;
КсВ - конденсатный вертикальный;
125 - подача, м3/ч;
71 - напор, м;
1 - конструктивное исполнение;
УХЛ4 или Т2 - климатическое исполнение и категория размещения.

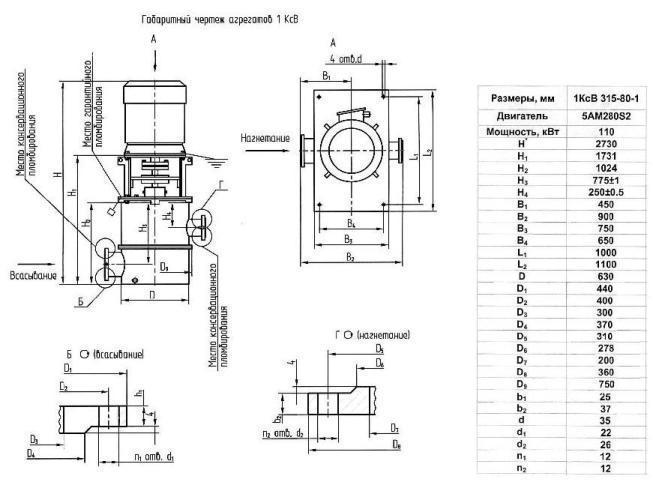

Габаритные и присоединительные размеры
