Насос 1КС 20-110

Назначение и конструкция:
Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе.
Насос 1Кс- центробежный, горизонтальный секционный, с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости. Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Опорные лапы прилиты снизу к корпусам всасывания и нагнетания. Фиксированное положение оси вала обеспечивается жесткой штифтовкой лап корпуса нагнетания и подвижной штифтовкой лап корпуса всасывания. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины.
Температура перекачиваемой жидкости - до +160С.


Перекачиваемая жидкость:
Насосы центробежные конденсатные типа 1Кс и агрегаты электронасосные на их основе, предназначенные для перекачивания конденсата или пресной воды с рН = 6.8...9,2, с содержанием твердых включений с концентрацией не более 5 мг/л с максимальным размером до 0,1 мм.

Условные обозначения:
Условные обозначения электронасосного агрегата:
Например:
Насос или агрегат 1Кс 50-55 УХЛ4,
где 1 - порядковый номер модификации;
Кс - конденсатный;
50 - подача, м3/ч;
55 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения

Цены указаны на насосы с двигателями серии 5А. Возможно исполнение с двигателями серии АИР.

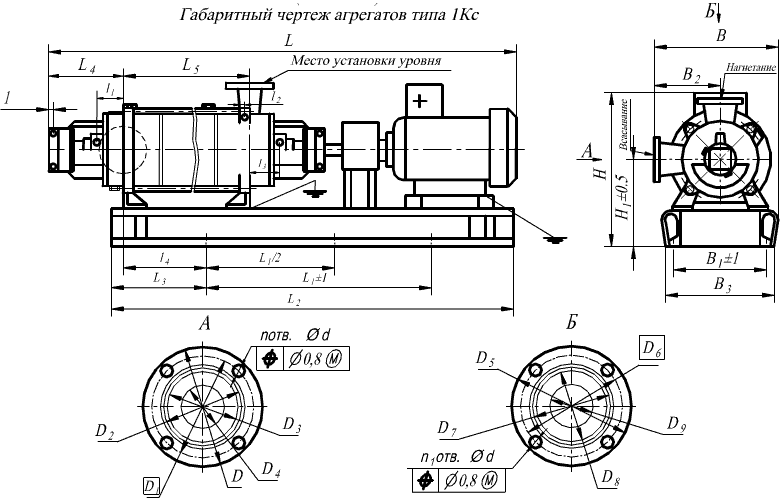

Габаритные и присоединительные размеры, характеристики насоса
