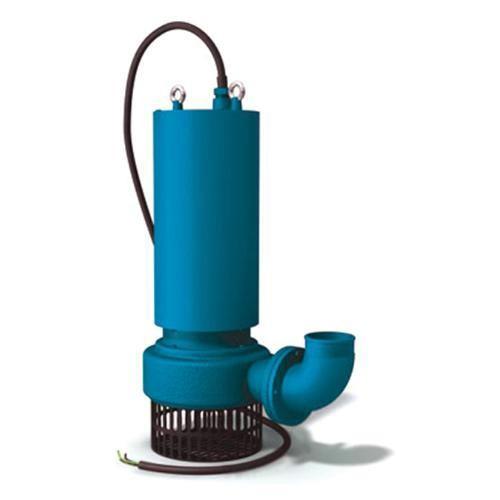

Насос ГНОМ 400-20

Насос ГНОМ 400-20 — позиция раздела «Насосы ГНОМ дренажные», перекачиваемая среда — сточные воды. Из таблицы характеристик: масса 450 кг, напор (давление) 20 м вод. ст., подача 400 м³/ч.

Насос ГНОМ40-25Т — загрязненная вода температурой до ЗЗЗК (до +60°С), с содержанием примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.

Насос ГНОМ 400-20 в других единицах

Для ГНОМ 400-20 — напор 20 м вод. ст. = 1,96 бар = 0,196 МПа = 196 кПа; подача 400 м³/ч = 111 л/с = 6667 л/мин = 9600 м³/сут.

Расчёт для Насос ГНОМ 400-20

Насос ГНОМ 400-20: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 400 м³/ч, H = 20 м; при ρ = 700 кг/м³ — 15,3 кВт, 850 кг/м³ — 18,5 кВт, 1000 кг/м³ — 21,8 кВт, 1100 кг/м³ — 24 кВт (без учёта КПД).

ГНОМ 400-20: напор 20 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 1,37 бар, при ρ = 850 кг/м³ — 1,67 бар, при ρ = 1000 кг/м³ — 1,96 бар, при ρ = 1100 кг/м³ — 2,16 бар; значение для вашей жидкости считают по её плотности.

ГНОМ 400-20, подача 400 м³/ч: скорость потока в трубе Ду 200 — 3,54 м/с, Ду 250 — 2,26 м/с, Ду 300 — 1,57 м/с, Ду 400 — 0,884 м/с (расход делят на площадь сечения).

ГНОМ 400-20: объём при непрерывной работе — 9600 м³ в сутки, 288000 м³ в месяц, 3504000 м³ в год; смена из 8 часов — 3200 м³. Бак 5 м³ — 1 минуту, резервуар 20 м³ — 0,05 ч, 100 м³ — 0,2 ч.

Насос ГНОМ 400-20, напор 20 м делится между подъёмом и потерями трассы: подъём на 6 м — на потери 14 м; подъём на 9 м — на потери 11 м; подъём на 12 м — на потери 8 м; подъём на 15 м — на потери 5 м; подъём на 18 м — на потери 2 м.

Где Насос ГНОМ 400-20 в разделе «Насосы ГНОМ дренажные»

Насос ГНОМ 400-20: в разделе Насосы ГНОМ дренажные 26 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 25-я из 26, по возрастанию напора — 12-я из 26; диапазон раздела по подаче — от 6 до 600 м³/ч, модель на отметке 66 %.

ГНОМ 400-20: ближайшие по подаче — Насос ГНОМ 350-25 — 350 м³/ч; Насос ГНОМ 600-10 — 600 м³/ч.

Подбор: когда подходит Насос ГНОМ 400-20

ГНОМ 400-20: если расчётный расход не выше 400 м³/ч, подходит эта модель; при значениях выше берут Насос ГНОМ 600-10 (600 м³/ч).

Насос ГНОМ 400-20: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 400 м³/ч и 20 м вод. ст..

Вопросы и ответы: Насос ГНОМ 400-20

Какой напор у модели ГНОМ 400-20?

ГНОМ 400-20: 20 м вод. ст., или 1,96 бар (196 кПа). Значение из таблицы характеристик.

Какая подача у модели ГНОМ 400-20?

ГНОМ 400-20: 400 м³/ч, то есть 111 л/с, 6667 л/мин, за сутки при непрерывной работе — 9600 м³.

Чем ГНОМ 400-20 отличается от модели ГНОМ 350-25?

ГНОМ 400-20: из таблиц — 400 м³/ч против 350 м³/ч.

Чем ГНОМ 400-20 отличается от модели ГНОМ 600-10?

ГНОМ 400-20: из таблиц — 400 м³/ч против 600 м³/ч.

Для какой среды ГНОМ 400-20?

ГНОМ 400-20: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.
