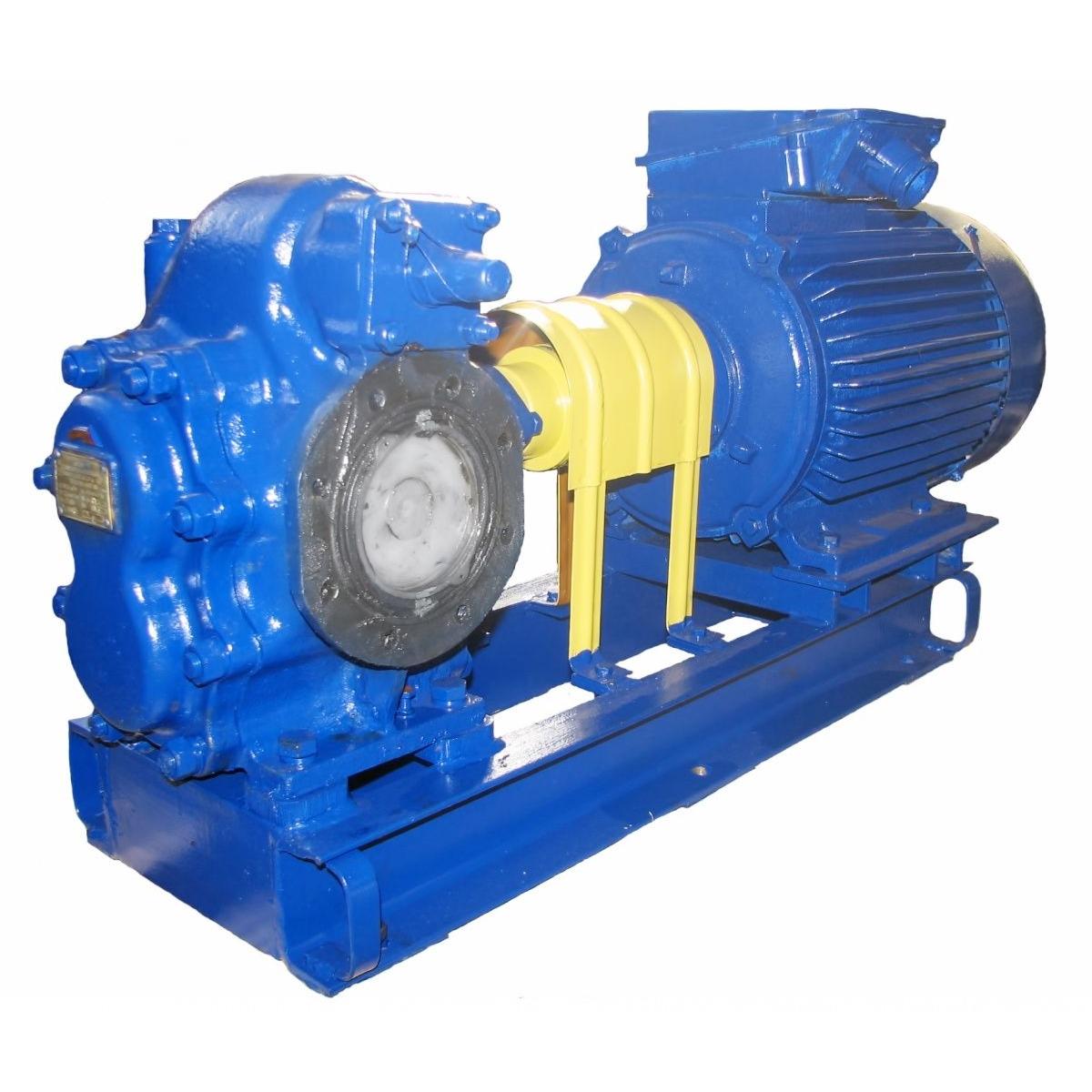

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) — позиция раздела «Насосы НМШ шестеренные высокотемпературные (до +250°С)», перекачиваемая среда — масло. Из таблицы характеристик: масса 155 кг, напор (давление) 4 атм, подача 19,5 м³/ч.

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) в других единицах

Для Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) — напор 4 атм = 3,92 бар = 0,392 МПа = 392 кПа; подача 19,5 м³/ч = 5,42 л/с = 325 л/мин = 468 м³/сут.

Расчёт для Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 19,5 м³/ч, H = 40 м; при ρ = 700 кг/м³ — 1,49 кВт, 850 кг/м³ — 1,81 кВт, 1000 кг/м³ — 2,12 кВт, 1100 кг/м³ — 2,34 кВт (без учёта КПД).

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): напор 40 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 2,75 бар, при ρ = 850 кг/м³ — 3,33 бар, при ρ = 1000 кг/м³ — 3,92 бар, при ρ = 1100 кг/м³ — 4,31 бар; значение для вашей жидкости считают по её плотности.

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С), подача 19,5 м³/ч: скорость потока в трубе Ду 65 — 1,63 м/с, Ду 80 — 1,08 м/с, Ду 100 — 0,69 м/с, Ду 125 — 0,441 м/с (расход делят на площадь сечения).

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): объём при непрерывной работе — 468 м³ в сутки, 14040 м³ в месяц, 170820 м³ в год; смена из 8 часов — 156 м³. Бак 5 м³ — 15 минут, резервуар 20 м³ — 1,03 ч, 100 м³ — 5,1 ч.

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С), напор 40 м делится между подъёмом и потерями трассы: подъём на 12 м — на потери 28 м; подъём на 18 м — на потери 22 м; подъём на 24 м — на потери 16 м; подъём на 30 м — на потери 10 м; подъём на 36 м — на потери 4 м.

Где Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) в разделе «Насосы НМШ шестеренные высокотемпературные (до +250°С)»

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): в разделе Насосы НМШ шестеренные высокотемпературные (до +250°С) 36 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 35-я из 36, по возрастанию напора — 6-я из 36; диапазон раздела по подаче — от 1,6 до 37,5 м³/ч, модель на отметке 50 %.

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): ближайшие по подаче — Насос НМШГ 20-25-14/10-5 (до +100°С) с э/д 7,5кВт — 14 м³/ч; Насос Ш80-2,5Т-37,5/2,5 с 11 кВт (до +200С) — 37,5 м³/ч.

Подбор: когда подходит Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): если расчётный расход не выше 19,5 м³/ч, подходит эта модель; при значениях выше берут Насос Ш80-2,5Т-37,5/2,5 с 11 кВт (до +200С) (37,5 м³/ч).

Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 19,5 м³/ч и 4 атм.

Вопросы и ответы: Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)

Какой напор у модели Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)?

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): 4 атм, или 3,92 бар (392 кПа). Значение из таблицы характеристик.

Какая подача у модели Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)?

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): 19,5 м³/ч, то есть 5,42 л/с, 325 л/мин, за сутки при непрерывной работе — 468 м³.

Чем Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) отличается от модели НМШГ 20-25-14/10-5 (до +100°С) с э/д 7,5кВт?

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): из таблиц — 19,5 м³/ч против 14 м³/ч.

Чем Ш40-4Т-19,5/4 с 5,5 кВт (до +200С) отличается от модели Ш80-2,5Т-37,5/2,5 с 11 кВт (до +200С)?

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): из таблиц — 19,5 м³/ч против 37,5 м³/ч.

Для какой среды Ш40-4Т-19,5/4 с 5,5 кВт (до +200С)?

Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): в карточке указана перекачиваемая среда — масло. Исполнение и совместимость уточняются по документации к конкретной модели.

Заявка на Насос Ш40-4Т-19,5/4 с 5,5 кВт (до +200С): обозначение, количество, город.
