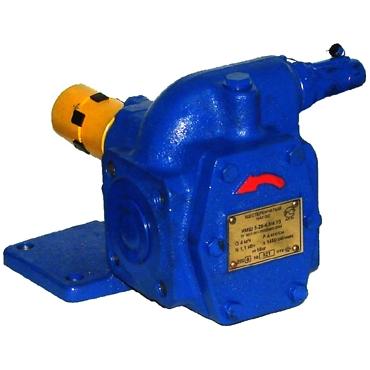

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С — подача 6,3 м³/ч, напор 2,5 атм; перекачиваемая среда — масло.

Шестерённый насос НМШ 8-25-6,3/2,5 для работы при температуре до +250 °С — насосная часть без электродвигателя и рамы. Насосы НМШ работают с нефтепродуктами, обладающими смазывающей способностью: маслами, мазутом, нефтью, дизельным топливом.

Число 8 в марке — подача в литрах на 100 оборотов, 25 — наибольшее давление в кгс/см²; пара 6,3/2,5 задаёт подачу в агрегате, м³/ч, и давление на выходе, кгс/см². Буквы материала нет — проточная часть чугунная. Патрубки: вход 40, выход 32. Масса — 20 кг. Полная таблица характеристик приведена ниже.

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С в других единицах

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С, в других единицах: напор 2,5 атм = 2,45 бар = 0,245 МПа = 245 кПа; подача 6,3 м³/ч = 1,75 л/с = 105 л/мин = 151,2 м³/сут.

Расчёт для Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 6,3 м³/ч, H = 25 м; при ρ = 700 кг/м³ — 0,3 кВт, 850 кг/м³ — 0,365 кВт, 1000 кг/м³ — 0,429 кВт, 1100 кг/м³ — 0,472 кВт (без учёта КПД).

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: напор 25 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 1,72 бар, при ρ = 850 кг/м³ — 2,08 бар, при ρ = 1000 кг/м³ — 2,45 бар, при ρ = 1100 кг/м³ — 2,7 бар; значение для вашей жидкости считают по её плотности.

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С, подача 6,3 м³/ч: скорость потока в трубе Ду 32 — 2,18 м/с, Ду 40 — 1,39 м/с, Ду 50 — 0,891 м/с, Ду 65 — 0,527 м/с (расход делят на площадь сечения).

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: объём при непрерывной работе — 151 м³ в сутки, 4536 м³ в месяц, 55188 м³ в год; смена из 8 часов — 50,4 м³. Бак 5 м³ — 48 минут, резервуар 20 м³ — 3,17 ч, 100 м³ — 15,9 ч.

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С, напор 25 м делится между подъёмом и потерями трассы: подъём на 8 м — на потери 17 м; подъём на 11 м — на потери 14 м; подъём на 15 м — на потери 10 м; подъём на 19 м — на потери 6 м; подъём на 23 м — на потери 2 м.

Где Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С в разделе «Насосы НМШ шестеренные высокотемпературные (до +250°С)»

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: в разделе Насосы НМШ шестеренные высокотемпературные (до +250°С) 36 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 26-я из 36, по возрастанию напора — 3-я из 36; диапазон раздела по подаче — от 1,6 до 37,5 м³/ч, модель на отметке 13 %.

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: ближайшие по подаче — Насос НМШ 8-25-6,3/2,5 с 1,5 кВт, до +250°С — 6,3 м³/ч; Насос НМШ 8-25-6,3/25 с 5,5 кВт, до +150°С — 6,3 м³/ч.

Подбор: когда подходит Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: если расчётный расход не выше 6,3 м³/ч, подходит эта модель; при значениях выше берут Насос НМШГ 20-25-14/10-5 (до +100°С) с э/д 7,5кВт (14 м³/ч).

Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 6,3 м³/ч и 2,5 атм.

Вопросы и ответы: Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С

Какой напор у модели НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С?

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: 2,5 атм, или 2,45 бар (245 кПа). Значение из таблицы характеристик.

Какая подача у модели НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С?

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: 6,3 м³/ч, то есть 1,75 л/с, 105 л/мин, за сутки при непрерывной работе — 151 м³.

Чем НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С отличается от модели НМШ 8-25-6,3/2,5 с 1,5 кВт, до +250°С?

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: из таблиц — значение 6,3 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С отличается от модели НМШ 8-25-6,3/25 с 5,5 кВт, до +150°С?

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: из таблиц — значение 6,3 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С?

НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С: в карточке указана перекачиваемая среда — масло. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос НМШ 8-25-6,3/2,5 б/д, б/р, до +250°С укажите количество и город.
