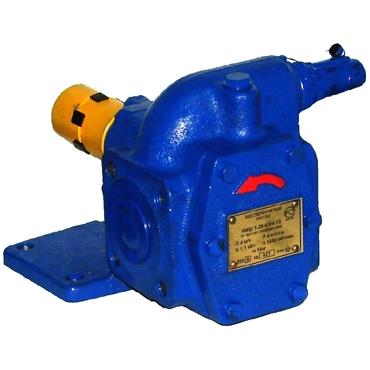

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С — подача 1,6 м³/ч, напор 16 атм; перекачиваемая среда — масло.

НМШ 2-40-1,6/16 — шестерённый насос в исполнении до +150 °С: так указано в названии позиции. Перекачивает нефтепродукты, обладающие смазывающей способностью, без механических примесей: масла, мазут, нефть, дизельное топливо. Двигатель и рама в поставку не входят.

Расшифровка марки: НМШ — насос масляный шестерённый на лапах, 2 — подача в литрах на 100 оборотов, 40 — наибольшее давление, кгс/см², 1,6 — подача в агрегате, м³/ч, 16 — давление на выходе в агрегате, кгс/см². Проточная часть без обозначения материала — чугунная. Входной патрубок — 25, выходной — 20. Масса — 15 кг. Полная таблица характеристик приведена ниже.

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С в других единицах

Для НМШ 2-40-1,6/16 б/д, б/р, до +150°С — напор 16 атм = 15,7 бар = 1,57 МПа = 1569 кПа; подача 1,6 м³/ч = 0,444 л/с = 26,7 л/мин = 38,4 м³/сут.

Расчёт для Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 1,6 м³/ч, H = 160 м; при ρ = 800 кг/м³ — 0,558 кВт, 900 кг/м³ — 0,628 кВт, 1000 кг/м³ — 0,697 кВт, 1200 кг/м³ — 0,837 кВт (без учёта КПД).

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: напор 160 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 11 бар, при ρ = 850 кг/м³ — 13,3 бар, при ρ = 1000 кг/м³ — 15,7 бар, при ρ = 1100 кг/м³ — 17,3 бар; значение для вашей жидкости считают по её плотности.

НМШ 2-40-1,6/16 б/д, б/р, до +150°С, подача 1,6 м³/ч: скорость потока в трубе Ду 20 — 1,41 м/с, Ду 25 — 0,905 м/с, Ду 32 — 0,553 м/с, Ду 40 — 0,354 м/с (расход делят на площадь сечения).

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: объём при непрерывной работе — 38,4 м³ в сутки, 1152 м³ в месяц, 14016 м³ в год; смена из 8 часов — 12,8 м³. На заполнение 1 м³ уходит 38 минут, на 15 м³ — 9,38 ч, на 60 м³ — 37,5 ч.

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С, напор 160 м делится между подъёмом и потерями трассы: подъём на 48 м — на потери 112 м; подъём на 72 м — на потери 88 м; подъём на 96 м — на потери 64 м; подъём на 120 м — на потери 40 м; подъём на 144 м — на потери 16 м.

Где Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С в разделе «Насосы НМШ шестеренные высокотемпературные (до +250°С)»

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С: в разделе Насосы НМШ шестеренные высокотемпературные (до +250°С) 36 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 4-я из 36, по возрастанию напора — 28-я из 36; диапазон раздела по подаче — от 1,6 до 37,5 м³/ч, модель на отметке 0 %.

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: ближайшие по подаче — Насос НМШ 2-40-1,6/16 с 1,5 кВт, до +150°С — 1,6 м³/ч; Насос НМШ 5-25-2,5/6 с 2,2 кВт, до +250°С — 2,5 м³/ч.

Подбор: когда подходит Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: если расчётный расход не выше 1,6 м³/ч, подходит эта модель; при значениях выше берут Насос НМШ 5-25-2,5/6 с 2,2 кВт, до +250°С (2,5 м³/ч).

Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 1,6 м³/ч и 16 атм.

Вопросы и ответы: Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С

Какой напор у модели НМШ 2-40-1,6/16 б/д, б/р, до +150°С?

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: 16 атм, или 15,7 бар (1569 кПа). Значение из таблицы характеристик.

Какая подача у модели НМШ 2-40-1,6/16 б/д, б/р, до +150°С?

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: 1,6 м³/ч, то есть 0,444 л/с, 26,7 л/мин, за сутки при непрерывной работе — 38,4 м³.

Чем НМШ 2-40-1,6/16 б/д, б/р, до +150°С отличается от модели НМШ 2-40-1,6/16 с 1,5 кВт, до +150°С?

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: из таблиц — значение 1,6 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем НМШ 2-40-1,6/16 б/д, б/р, до +150°С отличается от модели НМШ 5-25-2,5/6 с 2,2 кВт, до +250°С?

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: из таблиц — 1,6 м³/ч против 2,5 м³/ч.

Для какой среды НМШ 2-40-1,6/16 б/д, б/р, до +150°С?

НМШ 2-40-1,6/16 б/д, б/р, до +150°С: в карточке указана перекачиваемая среда — масло. Исполнение и совместимость уточняются по документации к конкретной модели.

Заявка на Насос НМШ 2-40-1,6/16 б/д, б/р, до +150°С: обозначение, количество, город.
