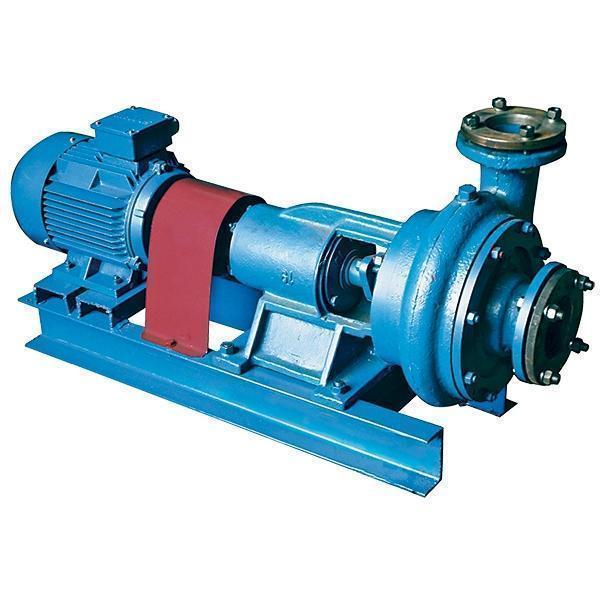

Насос СД 50/56б

Карточка Насос СД 50/56б размещена в разделе «Насосы СД фекальные наружные», перекачиваемая среда — сточные воды. Данные таблицы: подача 40 м³/ч, напор (давление) 39 м вод. ст., масса 250 кг.

Насосы типа СД - центробежные консольные горизонтальные одноступенчатые с рабочим колесом закрытого типа.

Насос СД 50/56б в других единицах

Насос СД 50/56б: подача 40 м³/ч = 11,1 л/с = 667 л/мин = 960 м³/сут; напор 39 м вод. ст. = 3,82 бар = 0,382 МПа = 382 кПа.

Расчёт для Насос СД 50/56б

Насос СД 50/56б: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 40 м³/ч, H = 39 м; при ρ = 800 кг/м³ — 3,4 кВт, 900 кг/м³ — 3,82 кВт, 1000 кг/м³ — 4,25 кВт, 1200 кг/м³ — 5,1 кВт (без учёта КПД).

СД 50/56б: напор 39 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 2,68 бар, при ρ = 850 кг/м³ — 3,25 бар, при ρ = 1000 кг/м³ — 3,82 бар, при ρ = 1100 кг/м³ — 4,21 бар; значение для вашей жидкости считают по её плотности.

СД 50/56б, подача 40 м³/ч: скорость потока в трубе Ду 65 — 3,35 м/с, Ду 80 — 2,21 м/с, Ду 100 — 1,41 м/с, Ду 125 — 0,905 м/с (расход делят на площадь сечения).

СД 50/56б: объём при непрерывной работе — 960 м³ в сутки, 28800 м³ в месяц, 350400 м³ в год; смена из 8 часов — 320 м³. На заполнение 1 м³ уходит 2 минуты, на 15 м³ — 0,38 ч, на 60 м³ — 1,5 ч.

Насос СД 50/56б, напор 39 м делится между подъёмом и потерями трассы: подъём на 12 м — на потери 27 м; подъём на 18 м — на потери 21 м; подъём на 23 м — на потери 16 м; подъём на 29 м — на потери 10 м; подъём на 35 м — на потери 4 м.

СД 50/56б: при условной плотности жидкости 1000 кг/м³ полезная гидравлическая мощность Q·H/367 = 40·39/367 ≈ 4,25 кВт; за 1000 ч работы полезная работа составляет 4251 кВт·ч, за 4000 ч — 17003 кВт·ч, за 8760 ч (год) — 37236 кВт·ч. Мощность на валу: КПД 40 % — 10,6 кВт, КПД 50 % — 8,5 кВт, КПД 60 % — 7,08 кВт, КПД 70 % — 6,07 кВт.

Где Насос СД 50/56б в разделе «Насосы СД фекальные наружные»

Насос СД 50/56б: в разделе Насосы СД фекальные наружные 24 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 7-я из 24, по возрастанию напора — 18-я из 24; диапазон раздела по подаче — от 13 до 160 м³/ч, модель на отметке 18 %.

СД 50/56б: ближайшие по подаче — Насос СД 32/40 — 32 м³/ч; Насос СД 50/10б — 40 м³/ч.

Подбор: когда подходит Насос СД 50/56б

СД 50/56б: если расчётный расход не выше 40 м³/ч, подходит эта модель; при значениях выше берут Насос СД 50/56а (44 м³/ч).

Насос СД 50/56б: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 40 м³/ч и 39 м вод. ст..

Вопросы и ответы: Насос СД 50/56б

Какой напор у модели СД 50/56б?

СД 50/56б: 39 м вод. ст., или 3,82 бар (382 кПа). Значение из таблицы характеристик.

Какая подача у модели СД 50/56б?

СД 50/56б: 40 м³/ч, то есть 11,1 л/с, 667 л/мин, за сутки при непрерывной работе — 960 м³.

Чем СД 50/56б отличается от модели СД 32/40?

СД 50/56б: из таблиц — 40 м³/ч против 32 м³/ч.

Чем СД 50/56б отличается от модели СД 50/10б?

СД 50/56б: из таблиц — значение 40 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды СД 50/56б?

СД 50/56б: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос СД 50/56б, назовите обозначение, количество и город получателя.
