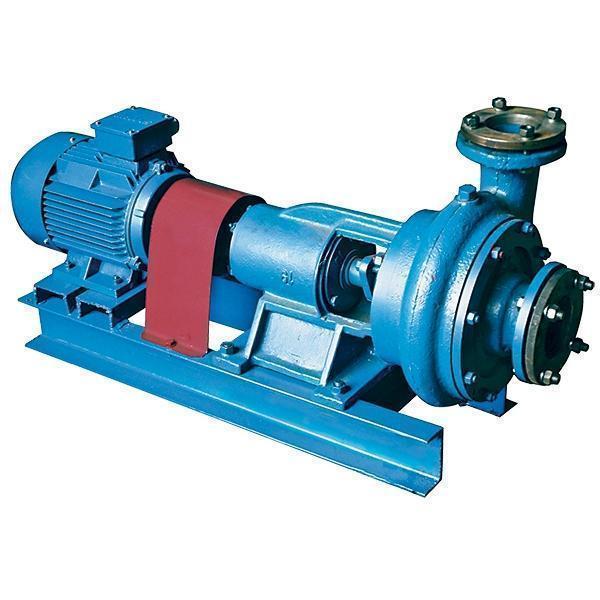

Насос СД 160/45

Насос СД 160/45
278 600 ₽
Оставить заявку +7 (343) 361-85-99 info@99-t.ru

Технические характеристики

ТипНасосы
Рабочая средаСточные воды
Напор / давление45 м вод. ст.
Подача160 м³/ч
Масса, кг745
ТипНасосы
Рабочая средаСточные воды
Напор / давление45 м вод. ст.
Подача160 м³/ч
Масса, кг745

Карточка Насос СД 160/45 размещена в разделе «Насосы СД фекальные наружные», перекачиваемая среда — сточные воды. Данные таблицы: напор (давление) 45 м вод. ст., подача 160 м³/ч, масса 745 кг.

Насосы типа СД - центробежные консольные горизонтальные одноступенчатые с рабочим колесом закрытого типа.

Насос СД 160/45 в других единицах

Пересчёт Насос СД 160/45: подача 160 м³/ч = 44,4 л/с = 2667 л/мин = 3840 м³/сут; напор 45 м вод. ст. = 4,41 бар = 0,441 МПа = 441 кПа.

Расчёт для Насос СД 160/45

Насос СД 160/45: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 160 м³/ч, H = 45 м; при ρ = 750 кг/м³ — 14,7 кВт, 900 кг/м³ — 17,7 кВт, 1100 кг/м³ — 21,6 кВт, 1300 кг/м³ — 25,5 кВт (без учёта КПД).

СД 160/45: напор 45 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 3,09 бар, при ρ = 850 кг/м³ — 3,75 бар, при ρ = 1000 кг/м³ — 4,41 бар, при ρ = 1100 кг/м³ — 4,85 бар; значение для вашей жидкости считают по её плотности.

СД 160/45, подача 160 м³/ч: скорость потока в трубе Ду 200 — 1,41 м/с, Ду 250 — 0,905 м/с, Ду 300 — 0,629 м/с, Ду 400 — 0,354 м/с (расход делят на площадь сечения).

СД 160/45: объём при непрерывной работе — 3840 м³ в сутки, 115200 м³ в месяц, 1401600 м³ в год; смена из 8 часов — 1280 м³. Ёмкость 2 м³ заполняется за 1 минуту, 10 м³ — за 4 минуты, 50 м³ — за 0,31 ч.

Насос СД 160/45, напор 45 м делится между подъёмом и потерями трассы: подъём на 14 м — на потери 31 м; подъём на 20 м — на потери 25 м; подъём на 27 м — на потери 18 м; подъём на 34 м — на потери 11 м; подъём на 40 м — на потери 5 м.

СД 160/45: при условной плотности жидкости 1000 кг/м³ полезная гидравлическая мощность Q·H/367 = 160·45/367 ≈ 19,6 кВт; за 1000 ч работы полезная работа составляет 19619 кВт·ч, за 4000 ч — 78474 кВт·ч, за 8760 ч (год) — 171858 кВт·ч. Мощность на валу: КПД 40 % — 49 кВт, КПД 50 % — 39,2 кВт, КПД 60 % — 32,7 кВт, КПД 70 % — 28 кВт.

Где Насос СД 160/45 в разделе «Насосы СД фекальные наружные»

Насос СД 160/45: в разделе Насосы СД фекальные наружные 24 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 24-я из 24, по возрастанию напора — 21-я из 24; диапазон раздела по подаче — от 13 до 160 м³/ч, модель на отметке 100 %.

СД 160/45: ближайшие по подаче — Насос СД 160/45а — 144 м³/ч.

Подбор: когда подходит Насос СД 160/45

СД 160/45 — верхняя по подаче модель раздела (160 м³/ч); при больших значениях нужен другой раздел каталога.

Насос СД 160/45: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 160 м³/ч и 45 м вод. ст..

Вопросы и ответы: Насос СД 160/45

Какой напор у модели СД 160/45?

СД 160/45: 45 м вод. ст., или 4,41 бар (441 кПа). Значение из таблицы характеристик.

Какая подача у модели СД 160/45?

СД 160/45: 160 м³/ч, то есть 44,4 л/с, 2667 л/мин, за сутки при непрерывной работе — 3840 м³.

Чем СД 160/45 отличается от модели СД 160/45а?

СД 160/45: из таблиц — 160 м³/ч против 144 м³/ч.

Для какой среды СД 160/45?

СД 160/45: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Для заказа Насос СД 160/45 сообщите количество и город получателя.

ПодачаНапорРазмерыМасса,
кг
ВходВыходМощность
160 м3/час45 м.в.ст1900х600х7437451258037 х 1500
