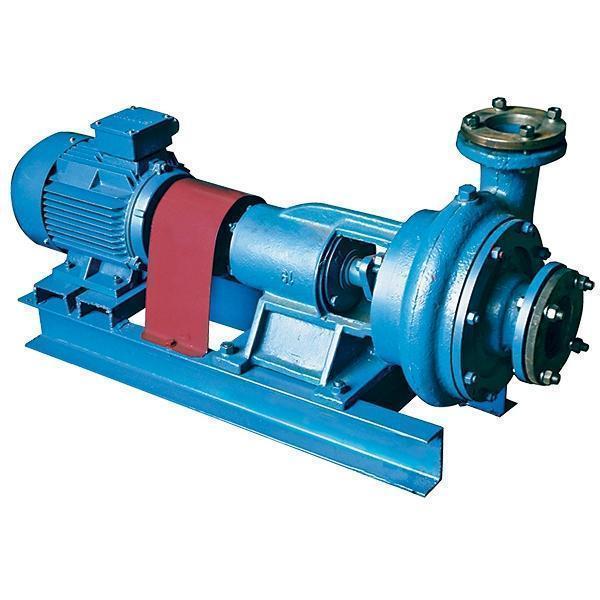

Насос СД 100/40а

Насос СД 100/40а
123 800 ₽
Оставить заявку +7 (343) 361-85-99 info@99-t.ru

Технические характеристики

ТипНасосы
Рабочая средаСточные воды
Напор / давление33 м вод. ст.
Подача90 м³/ч
Масса, кг280
ТипНасосы
Рабочая средаСточные воды
Напор / давление33 м вод. ст.
Подача90 м³/ч
Масса, кг280

В разделе «Насосы СД фекальные наружные» представлена модель Насос СД 100/40а, перекачиваемая среда — сточные воды. Параметры по таблице: масса 280 кг, напор (давление) 33 м вод. ст., подача 90 м³/ч.

Насосы типа СД - центробежные консольные горизонтальные одноступенчатые с рабочим колесом закрытого типа.

Насос СД 100/40а в других единицах

Насос СД 100/40а: подача 90 м³/ч = 25 л/с = 1500 л/мин = 2160 м³/сут; напор 33 м вод. ст. = 3,24 бар = 0,324 МПа = 324 кПа.

Расчёт для Насос СД 100/40а

Насос СД 100/40а: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 90 м³/ч, H = 33 м; при ρ = 700 кг/м³ — 5,66 кВт, 850 кг/м³ — 6,88 кВт, 1000 кг/м³ — 8,09 кВт, 1100 кг/м³ — 8,9 кВт (без учёта КПД).

СД 100/40а: напор 33 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 2,27 бар, при ρ = 850 кг/м³ — 2,75 бар, при ρ = 1000 кг/м³ — 3,24 бар, при ρ = 1100 кг/м³ — 3,56 бар; значение для вашей жидкости считают по её плотности.

СД 100/40а, подача 90 м³/ч: скорость потока в трубе Ду 125 — 2,04 м/с, Ду 150 — 1,41 м/с, Ду 200 — 0,796 м/с, Ду 250 — 0,509 м/с (расход делят на площадь сечения).

СД 100/40а: объём при непрерывной работе — 2160 м³ в сутки, 64800 м³ в месяц, 788400 м³ в год; смена из 8 часов — 720 м³. Бак 5 м³ — 3 минуты, резервуар 20 м³ — 0,22 ч, 100 м³ — 1,1 ч.

Насос СД 100/40а, напор 33 м делится между подъёмом и потерями трассы: подъём на 10 м — на потери 23 м; подъём на 15 м — на потери 18 м; подъём на 20 м — на потери 13 м; подъём на 25 м — на потери 8 м; подъём на 30 м — на потери 3 м.

СД 100/40а: при условной плотности жидкости 1000 кг/м³ полезная гидравлическая мощность Q·H/367 = 90·33/367 ≈ 8,09 кВт; за 1000 ч работы полезная работа составляет 8093 кВт·ч, за 4000 ч — 32371 кВт·ч, за 8760 ч (год) — 70892 кВт·ч. Мощность на валу: КПД 40 % — 20,2 кВт, КПД 50 % — 16,2 кВт, КПД 60 % — 13,5 кВт, КПД 70 % — 11,6 кВт.

Где Насос СД 100/40а в разделе «Насосы СД фекальные наружные»

Насос СД 100/40а: в разделе Насосы СД фекальные наружные 24 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 21-я из 24, по возрастанию напора — 15-я из 24; диапазон раздела по подаче — от 13 до 160 м³/ч, модель на отметке 52 %.

СД 100/40а: ближайшие по подаче — Насос СД 80/18 — 80 м³/ч; Насос СД 100/40 — 100 м³/ч.

Подбор: когда подходит Насос СД 100/40а

СД 100/40а: если расчётный расход не выше 90 м³/ч, подходит эта модель; при значениях выше берут Насос СД 100/40 (100 м³/ч).

Насос СД 100/40а: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 90 м³/ч и 33 м вод. ст..

Вопросы и ответы: Насос СД 100/40а

Какой напор у модели СД 100/40а?

СД 100/40а: 33 м вод. ст., или 3,24 бар (324 кПа). Значение из таблицы характеристик.

Какая подача у модели СД 100/40а?

СД 100/40а: 90 м³/ч, то есть 25 л/с, 1500 л/мин, за сутки при непрерывной работе — 2160 м³.

Чем СД 100/40а отличается от модели СД 80/18?

СД 100/40а: из таблиц — 90 м³/ч против 80 м³/ч.

Чем СД 100/40а отличается от модели СД 100/40?

СД 100/40а: из таблиц — 90 м³/ч против 100 м³/ч.

Для какой среды СД 100/40а?

СД 100/40а: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос СД 100/40а, назовите обозначение, количество и город получателя.

ПодачаНапорРазмерыМасса,
кг
ВходВыходМощность
90 м3/час33 м.в.ст1310х420х515280808022 х 3000
