Насос НДР 16/32

Насос НДР 16/32 в других единицах

Для НДР 16/32 — давление 32 кгс/см² = 31,4 бар = 3,14 МПа = 3138 кПа; подача 16 л/ч = 0,0044 л/с = 0,267 л/мин = 0,4 м³/сут.

НДР 16/32: по обозначению модели: подача 16 л/ч, давление 32 кгс/см².

Расчёт для Насос НДР 16/32

НДР 16/32, подача 0,016 м³/ч: скорость потока в трубе Ду 6 — 0,157 м/с, Ду 8 — 0,0884 м/с, Ду 10 — 0,0566 м/с, Ду 15 — 0,0252 м/с (расход делят на площадь сечения).

НДР 16/32: за 8 часов — 0,128 м³, за сутки — 0,384 м³, за 30 суток — 11,5 м³, за год непрерывной работы — 140 м³. Канистра 20 л — 75 минут, бочка 200 л — 12,5 ч, ёмкость 1 м³ — 62,5 ч.

Насос НДР 16/32, давление 32 кгс/см² = 31,4 бар; при потерях в трубопроводе 10, 20, 30, 40 % у потребителя остаётся 28,2 бар, 25,1 бар, 22 бар, 18,8 бар. Мощность потока N = Q·Δp: 0,016 м³/ч · 31,4 бар / 36 ≈ 0,0139 кВт без учёта КПД.

НДР 16/32: за 1000 ч работы полезная работа потока составляет 14 кВт·ч, за 4000 ч — 56 кВт·ч, за 8760 ч (год) — 122 кВт·ч; мощность на валу при КПД 40, 50, 60, 70 % — 0,0349 кВт, 0,0279 кВт, 0,0232 кВт, 0,0199 кВт; на 1000 м³ перекачанной жидкости приходится 872 кВт·ч полезной работы.

Где Насос НДР 16/32 в разделе «Насосы НДР 6,3/80 — НДР 25/250»

Насос НДР 16/32: в разделе Насосы НДР 6,3/80 — НДР 25/250 19 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 10-я из 19, по возрастанию давления — 2-я из 19; диапазон раздела по подаче — от 6,3 л/ч до 25 л/ч, модель на отметке 52 %.

НДР 16/32: ближайшие по подаче — Насос НДР 10/630 — 10 л/ч; Насос НДР 16/63 — 16 л/ч.

Подбор: когда подходит Насос НДР 16/32

НДР 16/32: если расчётный расход не выше 16 л/ч, подходит эта модель; при значениях выше берут Насос НДР 25/20 (25 л/ч).

Насос НДР 16/32: модель выбирают по двум числам — подаче и давлению (с учётом потерь в трубопроводе); здесь это 16 л/ч и 32 кгс/см².

Вопросы и ответы: Насос НДР 16/32

Какое давление у модели НДР 16/32?

НДР 16/32: 32 кгс/см², или 31,4 бар (3138 кПа). Значение из таблицы характеристик.

Какая подача у модели НДР 16/32?

НДР 16/32: 16 л/ч, то есть 0,0044 л/с, 0,267 л/мин, за сутки при непрерывной работе — 0,384 м³.

Чем НДР 16/32 отличается от модели НДР 10/630?

НДР 16/32: из таблиц — 16 л/ч против 10 л/ч.

Чем НДР 16/32 отличается от модели НДР 16/63?

НДР 16/32: из таблиц — значение 16 л/ч у обеих моделей одинаково, различается исполнение в названии.

Заявка на Насос НДР 16/32: обозначение, количество, город.

Насос НДР 16/32

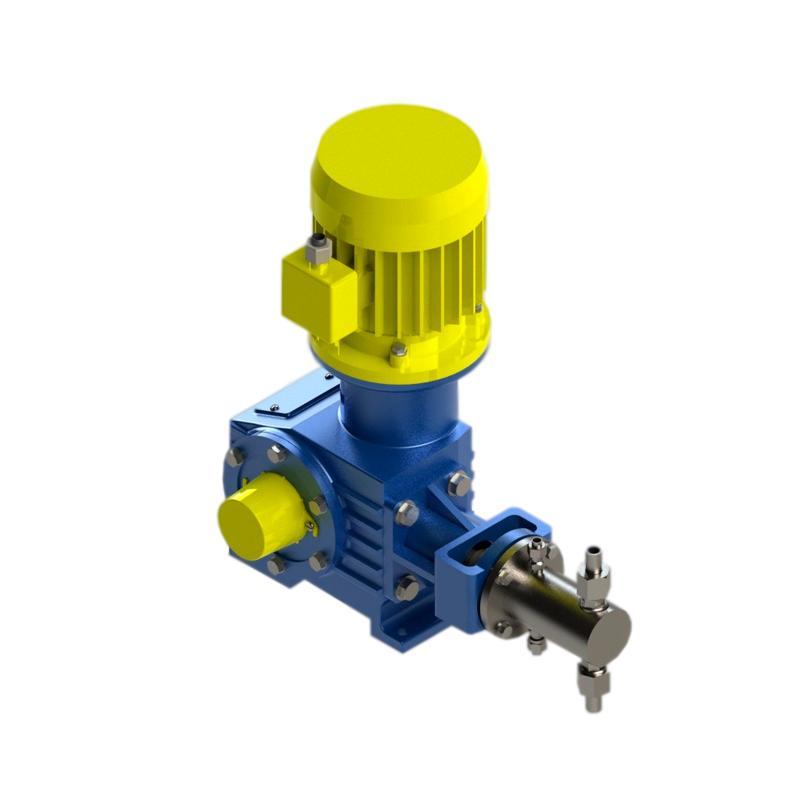

Насос НДР 16/32: одноплунжерный дозировочный насос, подачу которого можно регулировать. Кинематическая вязкость дозируемой жидкости — от 35 до 800 сСт, максимальная плотность — до 2000 кг/м3. Температура жидкости — от -45°С до +150°С. Насосы НДР используют также как насосы высокого давления, насосы маленькой подачи и химические насосы.

По ключу раздела число 16 означает подачу в л/час, а 32 — предельное давление в атмосферах. В полном обозначении агрегата буква К означает проточную часть из нержавеющей стали 12Х18Н10Т, цифры 1, 2 и 4 — шевронные манжеты, сальниковую набивку и подвод затворной жидкости соответственно.
