Насос НДР 10/50

Насос НДР 10/50 в других единицах

Насос НДР 10/50: подача 10 л/ч = 0,0028 л/с = 0,167 л/мин = 0,2 м³/сут; давление 50 кгс/см² = 49 бар = 4,9 МПа = 4903 кПа.

НДР 10/50: по обозначению модели: подача 10 л/час, давление 50 атмосфер.

Расчёт для Насос НДР 10/50

НДР 10/50, подача 0,01 м³/ч: скорость потока в трубе Ду 6 — 0,0982 м/с, Ду 8 — 0,0553 м/с, Ду 10 — 0,0354 м/с, Ду 15 — 0,0157 м/с (расход делят на площадь сечения).

НДР 10/50: объём при непрерывной работе — 0,24 м³ в сутки, 7,2 м³ в месяц, 87,6 м³ в год; смена из 8 часов — 0,08 м³. Ёмкость 10 л заполняется за 60 минут, 100 л — за 600 минут, 1 м³ — за 100 ч.

Насос НДР 10/50, давление 50 кгс/см² = 49 бар; при потерях в трубопроводе 10, 20, 30, 40 % у потребителя остаётся 44,1 бар, 39,2 бар, 34,3 бар, 29,4 бар. Мощность потока N = Q·Δp: 0,01 м³/ч · 49 бар / 36 ≈ 0,0136 кВт без учёта КПД.

НДР 10/50: за 1000 ч работы полезная работа потока составляет 14 кВт·ч, за 4000 ч — 54 кВт·ч, за 8760 ч (год) — 119 кВт·ч; мощность на валу при КПД 40, 50, 60, 70 % — 0,0341 кВт, 0,0272 кВт, 0,0227 кВт, 0,0195 кВт; на 1000 м³ перекачанной жидкости приходится 1362 кВт·ч полезной работы.

Где Насос НДР 10/50 в разделе «Насосы НДР 6,3/80 — НДР 25/250»

Насос НДР 10/50: в разделе Насосы НДР 6,3/80 — НДР 25/250 19 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 5-я из 19, по возрастанию давления — 4-я из 19; диапазон раздела по подаче — от 6,3 л/ч до 25 л/ч, модель на отметке 20 %.

НДР 10/50: рядом по подаче в разделе — Насос НДР 6,3/630 — 6,3 л/ч; Насос НДР 10/100 — 10 л/ч.

Подбор: когда подходит Насос НДР 10/50

НДР 10/50: если расчётный расход не выше 10 л/ч, подходит эта модель; при значениях выше берут Насос НДР 16/32 (16 л/ч).

Насос НДР 10/50: модель выбирают по двум числам — подаче и давлению (с учётом потерь в трубопроводе); здесь это 10 л/ч и 50 кгс/см².

Вопросы и ответы: Насос НДР 10/50

Какое давление у модели НДР 10/50?

НДР 10/50: 50 кгс/см², или 49 бар (4903 кПа). Значение из таблицы характеристик.

Какая подача у модели НДР 10/50?

НДР 10/50: 10 л/ч, то есть 0,0028 л/с, 0,167 л/мин, за сутки при непрерывной работе — 0,24 м³.

Чем НДР 10/50 отличается от модели НДР 6,3/630?

НДР 10/50: из таблиц — 10 л/ч против 6,3 л/ч.

Чем НДР 10/50 отличается от модели НДР 10/100?

НДР 10/50: из таблиц — значение 10 л/ч у обеих моделей одинаково, различается исполнение в названии.

Чтобы заказать Насос НДР 10/50, назовите обозначение, количество и город получателя.

Насос НДР 10/50

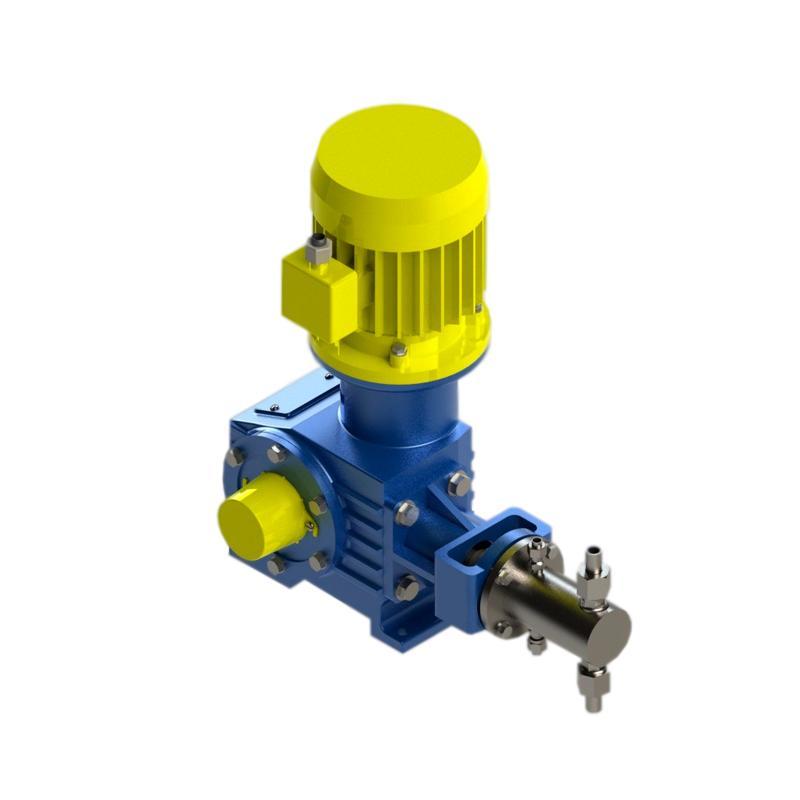

Насос НДР 10/50: одноплунжерный дозировочный насос, подачу которого можно регулировать. Применяются для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий. Кинематическая вязкость дозируемой жидкости — от 35 до 800 сСт, максимальная плотность — до 2000 кг/м3. Насосы НДР используют также как насосы высокого давления, насосы маленькой подачи и химические насосы.

Параметры из обозначения: подача 10 л/час, предельное давление 50 атмосфер. В полном обозначении агрегата буква К означает проточную часть из нержавеющей стали 12Х18Н10Т, цифры 1, 2 и 4 — шевронные манжеты, сальниковую набивку и подвод затворной жидкости соответственно.
