Насос НДР 10/100

Насос НДР 10/100 в других единицах

Насос НДР 10/100: давление 100 кгс/см² = 98,1 бар = 9,81 МПа = 9807 кПа; подача 10 л/ч = 0,0028 л/с = 0,167 л/мин = 0,2 м³/сут.

НДР 10/100: по обозначению модели: подача 10 л/ч, давление 100 кгс/см².

Расчёт для Насос НДР 10/100

НДР 10/100, подача 0,01 м³/ч: скорость потока в трубе Ду 6 — 0,0982 м/с, Ду 8 — 0,0553 м/с, Ду 10 — 0,0354 м/с, Ду 15 — 0,0157 м/с (расход делят на площадь сечения).

НДР 10/100: смена 8 ч даёт 0,08 м³, сутки — 0,24 м³, месяц (30 суток) — 7,2 м³, год — 87,6 м³. Ёмкость 10 л заполняется за 60 минут, 100 л — за 600 минут, 1 м³ — за 100 ч.

Насос НДР 10/100, давление 100 кгс/см² = 98,1 бар; при потерях в трубопроводе 10, 20, 30, 40 % у потребителя остаётся 88,3 бар, 78,5 бар, 68,6 бар, 58,8 бар. Мощность потока N = Q·Δp: 0,01 м³/ч · 98,1 бар / 36 ≈ 0,0272 кВт без учёта КПД.

НДР 10/100: за 1000 ч работы полезная работа потока составляет 27 кВт·ч, за 4000 ч — 109 кВт·ч, за 8760 ч (год) — 239 кВт·ч; мощность на валу при КПД 40, 50, 60, 70 % — 0,0681 кВт, 0,0545 кВт, 0,0454 кВт, 0,0389 кВт; на 1000 м³ перекачанной жидкости приходится 2724 кВт·ч полезной работы.

Где Насос НДР 10/100 в разделе «Насосы НДР 6,3/80 — НДР 25/250»

Насос НДР 10/100: в разделе Насосы НДР 6,3/80 — НДР 25/250 19 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 6-я из 19, по возрастанию давления — 8-я из 19; диапазон раздела по подаче — от 6,3 л/ч до 25 л/ч, модель на отметке 20 %.

НДР 10/100: соседи по подаче — Насос НДР 10/50 — 10 л/ч; Насос НДР 10/200 — 10 л/ч.

Подбор: когда подходит Насос НДР 10/100

НДР 10/100: если расчётный расход не выше 10 л/ч, подходит эта модель; при значениях выше берут Насос НДР 16/32 (16 л/ч).

Насос НДР 10/100: модель выбирают по двум числам — подаче и давлению (с учётом потерь в трубопроводе); здесь это 10 л/ч и 100 кгс/см².

Вопросы и ответы: Насос НДР 10/100

Какое давление у модели НДР 10/100?

НДР 10/100: 100 кгс/см², или 98,1 бар (9807 кПа). Значение из таблицы характеристик.

Какая подача у модели НДР 10/100?

НДР 10/100: 10 л/ч, то есть 0,0028 л/с, 0,167 л/мин, за сутки при непрерывной работе — 0,24 м³.

Чем НДР 10/100 отличается от модели НДР 10/50?

НДР 10/100: из таблиц — значение 10 л/ч у обеих моделей одинаково, различается исполнение в названии.

Чем НДР 10/100 отличается от модели НДР 10/200?

НДР 10/100: из таблиц — значение 10 л/ч у обеих моделей одинаково, различается исполнение в названии.

В заявке на Насос НДР 10/100 укажите количество и город.

Насос НДР 10/100

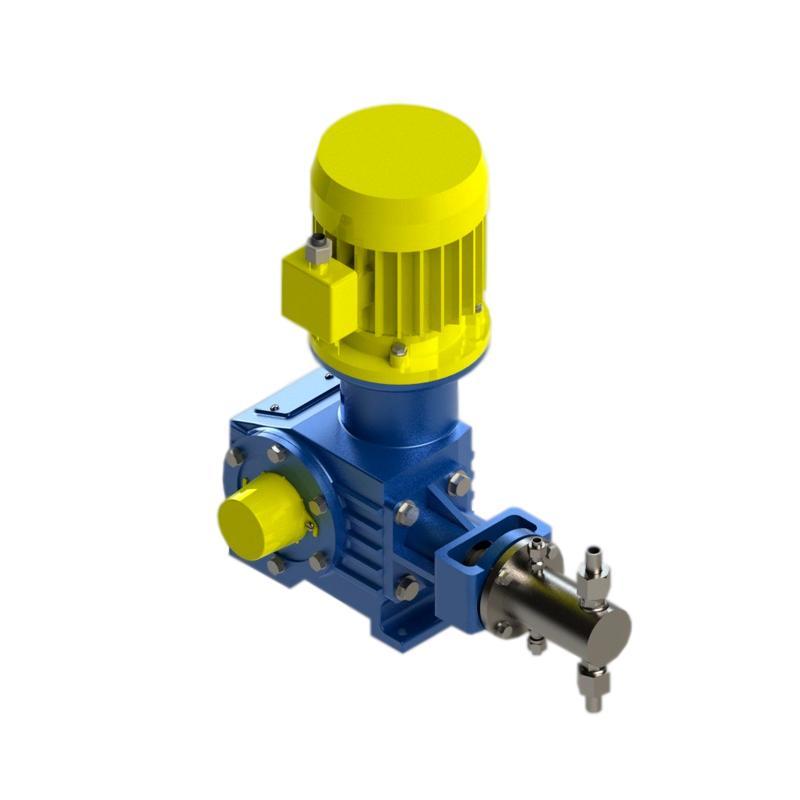

Насос НДР 10/100 из раздела дозировочных плунжерных насосов: насос дозировочный регулируемый. Насосы и агрегаты типа НД и НДР (насос дозировочный регулируемый) — одноплунжерные, подачу в них регулируют вручную. Применяются для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий. Кинематическая вязкость дозируемой жидкости — от 35 до 800 сСт, максимальная плотность — до 2000 кг/м3.

По ключу раздела число 10 означает подачу в л/час, а 100 — предельное давление в атмосферах. Полное обозначение агрегата уточняет материал проточной части (К — нержавеющая сталь 12Х18Н10Т), уплотнения (1 — шевронные манжеты, 2 — сальниковая набивка) и подвод затворной жидкости (4).
