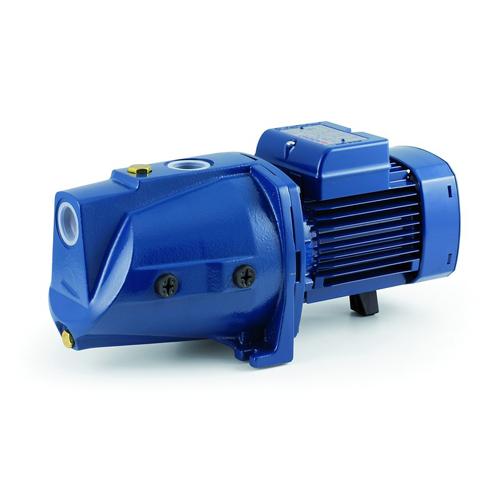

Насос JSWm 3BL

Модель Насос JSWm 3BL входит в раздел «Насосы Pedrollo JSWm», перекачиваемая среда — вода. Основные параметры: подача 0,6 — 3 — 9,6 м³/ч (min-mid-max), напор (давление) 48 — 39 — 22 м вод. ст. (max-mid-min), масса 26,1 кг.

Насосы Pedrollo JSWm — самовсасывающие насосы Pedrollo серии JSWm для чистой воды и химически неагрессивных жидкостей при температуре от +5 до +35 °С.

Насос JSWm 3BL в других единицах

Насос JSWm 3BL: подача 3 м³/ч (средняя рабочая точка) = 0,833 л/с = 50 л/мин = 72 м³/сут; напор 39 м (средняя рабочая точка) = 3,82 бар = 0,382 МПа = 382 кПа.

Рабочие точки Насос JSWm 3BL

JSWm 3BL, минимальная подача: подача 0,6 м³/ч = 0,167 л/с = 10 л/мин, напор 48 м = 4,71 бар = 471 кПа; полезная гидравлическая мощность по воде 0,0785 кВт.

JSWm 3BL, средняя точка: подача 3 м³/ч = 0,833 л/с = 50 л/мин, напор 39 м = 3,82 бар = 382 кПа; полезная гидравлическая мощность по воде 0,319 кВт.

JSWm 3BL, максимальная подача: подача 9,6 м³/ч = 2,67 л/с = 160 л/мин, напор 22 м = 2,16 бар = 216 кПа; полезная гидравлическая мощность по воде 0,575 кВт.

Насос JSWm 3BL: рабочая зона по таблице — подача от 0,6 до 9,6 м³/ч; с ростом подачи напор падает с 48 до 22 м, то есть на 26 м (54 %).

Расчёт для Насос JSWm 3BL

Насос JSWm 3BL: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 3·39/367 ≈ 0,319 кВт без учёта КПД.

JSWm 3BL: при КПД насоса 40, 50, 60, 70 % на валу потребуется 0,797 кВт, 0,638 кВт, 0,531 кВт, 0,455 кВт. Удельно: 106 кВт·ч полезной работы на 1000 м³ воды и 0,11 кВт·ч на подъём 1 м³ на 39 м.

JSWm 3BL, подача 3 м³/ч: скорость потока в трубе Ду 20 — 2,65 м/с, Ду 25 — 1,7 м/с, Ду 32 — 1,04 м/с, Ду 40 — 0,663 м/с (расход делят на площадь сечения).

JSWm 3BL: объём при непрерывной работе — 72 м³ в сутки, 2160 м³ в месяц, 26280 м³ в год; смена из 8 часов — 24 м³. На заполнение 1 м³ уходит 20 минут, на 15 м³ — 5 ч, на 60 м³ — 20 ч.

Насос JSWm 3BL, напор 39 м делится между подъёмом и потерями трассы: подъём на 12 м — на потери 27 м; подъём на 18 м — на потери 21 м; подъём на 23 м — на потери 16 м; подъём на 29 м — на потери 10 м; подъём на 35 м — на потери 4 м.

JSWm 3BL: столб воды давит на выходе так: 12 м — 1,18 бар, 18 м — 1,77 бар, 23 м — 2,26 бар, 29 м — 2,84 бар, 35 м — 3,43 бар; полный напор 39 м = 3,82 бар.

Где Насос JSWm 3BL в разделе «Насосы Pedrollo JSWm»

Насос JSWm 3BL: в разделе Насосы Pedrollo JSWm 25 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 24-я из 25, по возрастанию напора — 17-я из 25; диапазон раздела по подаче — от 1,2 до 3 м³/ч, модель на отметке 100 %.

JSWm 3BL: ближайшие по подаче — Насос JSWm 3CM — 2,7 м³/ч (средняя рабочая точка); Насос JSWm 3CL — 3 м³/ч (средняя рабочая точка).

Подбор: когда подходит Насос JSWm 3BL

JSWm 3BL — верхняя по подаче модель раздела (3 м³/ч); при больших значениях нужен другой раздел каталога.

Насос JSWm 3BL: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 3 м³/ч (средняя рабочая точка) и 39 м (средняя рабочая точка).

Вопросы и ответы: Насос JSWm 3BL

Какой напор у модели JSWm 3BL?

JSWm 3BL: 39 м (средняя рабочая точка), или 3,82 бар (382 кПа). Значение из таблицы характеристик.

Какая подача у модели JSWm 3BL?

JSWm 3BL: 3 м³/ч (средняя рабочая точка), то есть 0,833 л/с, 50 л/мин, за сутки при непрерывной работе — 72 м³.

Чем JSWm 3BL отличается от модели JSWm 3CM?

JSWm 3BL: из таблиц — 3 м³/ч (средняя рабочая точка) против 2,7 м³/ч (средняя рабочая точка).

Чем JSWm 3BL отличается от модели JSWm 3CL?

JSWm 3BL: из таблиц — значение 3 м³/ч (средняя рабочая точка) у обеих моделей одинаково, различается исполнение в названии.

Для какой среды JSWm 3BL?

JSWm 3BL: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос JSWm 3BL, назовите обозначение, количество и город получателя.
