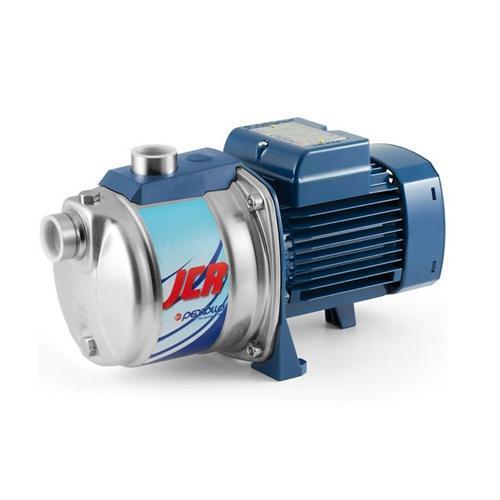

Насос JCRm 1A-N

Насос JCRm 1A-N относится к разделу «Насосы Pedrollo JCR и JCRm», перекачиваемая среда — вода. Данные таблицы: напор (давление) 43 — 27,5 — 18 м вод. ст. (max-mid-min), подача 0,3 — 1,8 — 3,3 м³/ч (min-mid-max).

Насосы Pedrollo JCR и JCRm — самовсасывающие насосы Pedrollo серии JCR и JCRm для чистой воды и химически неагрессивных жидкостей при температуре от +5 до +35 °С.

Насос JCRm 1A-N в других единицах

JCRm 1A-N, в других единицах: напор 27,5 м (средняя рабочая точка) = 2,7 бар = 0,27 МПа = 270 кПа; подача 1,8 м³/ч (средняя рабочая точка) = 0,5 л/с = 30 л/мин = 43,2 м³/сут.

Рабочие точки Насос JCRm 1A-N

JCRm 1A-N, минимальная подача: подача 0,3 м³/ч = 0,0833 л/с = 5 л/мин, напор 43 м = 4,22 бар = 422 кПа; полезная гидравлическая мощность по воде 0,0351 кВт.

JCRm 1A-N, средняя точка: подача 1,8 м³/ч = 0,5 л/с = 30 л/мин, напор 27,5 м = 2,7 бар = 270 кПа; полезная гидравлическая мощность по воде 0,135 кВт.

JCRm 1A-N, максимальная подача: подача 3,3 м³/ч = 0,917 л/с = 55 л/мин, напор 18 м = 1,77 бар = 177 кПа; полезная гидравлическая мощность по воде 0,162 кВт.

Насос JCRm 1A-N: рабочая зона по таблице — подача от 0,3 до 3,3 м³/ч; с ростом подачи напор падает с 43 до 18 м, то есть на 25 м (58 %).

Расчёт для Насос JCRm 1A-N

Насос JCRm 1A-N: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 1,8·27,5/367 ≈ 0,135 кВт без учёта КПД.

JCRm 1A-N: потребляемая мощность при КПД 40, 50, 60, 70 % — 0,337 кВт, 0,27 кВт, 0,225 кВт, 0,193 кВт. Удельно: 75 кВт·ч полезной работы на 1000 м³ воды и 0,07 кВт·ч на подъём 1 м³ на 27,5 м.

JCRm 1A-N, подача 1,8 м³/ч: скорость потока в трубе Ду 20 — 1,59 м/с, Ду 25 — 1,02 м/с, Ду 32 — 0,622 м/с, Ду 40 — 0,398 м/с (расход делят на площадь сечения).

JCRm 1A-N: объём при непрерывной работе — 43,2 м³ в сутки, 1296 м³ в месяц, 15768 м³ в год; смена из 8 часов — 14,4 м³. Бак 5 м³ — 167 минут, резервуар 20 м³ — 11,11 ч, 100 м³ — 55,6 ч.

Насос JCRm 1A-N, напор 27,5 м делится между подъёмом и потерями трассы: подъём на 8 м — на потери 19,5 м; подъём на 12 м — на потери 15,5 м; подъём на 16 м — на потери 11,5 м; подъём на 21 м — на потери 6,5 м; подъём на 25 м — на потери 2,5 м.

JCRm 1A-N: давление, создаваемое столбом воды: 8 м — 0,785 бар, 12 м — 1,18 бар, 16 м — 1,57 бар, 21 м — 2,06 бар, 25 м — 2,45 бар; полный напор 27,5 м = 2,7 бар.

Где Насос JCRm 1A-N в разделе «Насосы Pedrollo JCR и JCRm»

Насос JCRm 1A-N: в разделе Насосы Pedrollo JCR и JCRm 16 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 5-я из 16, по возрастанию напора — 7-я из 16; диапазон раздела по подаче — от 1,5 до 2,4 м³/ч, модель на отметке 33 %.

JCRm 1A-N: ближайшие по подаче — Насос JCR 1A-N — 1,8 м³/ч (средняя рабочая точка); Насос JCR 1B-N — 1,8 м³/ч (средняя рабочая точка).

Подбор: когда подходит Насос JCRm 1A-N

JCRm 1A-N: если расчётный расход не выше 1,8 м³/ч, подходит эта модель; при значениях выше берут Насос JCR 2A (2,4 м³/ч (средняя рабочая точка)).

Насос JCRm 1A-N: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 1,8 м³/ч (средняя рабочая точка) и 27,5 м (средняя рабочая точка).

Вопросы и ответы: Насос JCRm 1A-N

Какой напор у модели JCRm 1A-N?

JCRm 1A-N: 27,5 м (средняя рабочая точка), или 2,7 бар (270 кПа). Значение из таблицы характеристик.

Какая подача у модели JCRm 1A-N?

JCRm 1A-N: 1,8 м³/ч (средняя рабочая точка), то есть 0,5 л/с, 30 л/мин, за сутки при непрерывной работе — 43,2 м³.

Чем JCRm 1A-N отличается от модели JCR 1A-N?

JCRm 1A-N: из таблиц — значение 1,8 м³/ч (средняя рабочая точка) у обеих моделей одинаково, различается исполнение в названии.

Чем JCRm 1A-N отличается от модели JCR 1B-N?

JCRm 1A-N: из таблиц — значение 1,8 м³/ч (средняя рабочая точка) у обеих моделей одинаково, различается исполнение в названии.

Для какой среды JCRm 1A-N?

JCRm 1A-N: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос JCRm 1A-N укажите количество и город.
