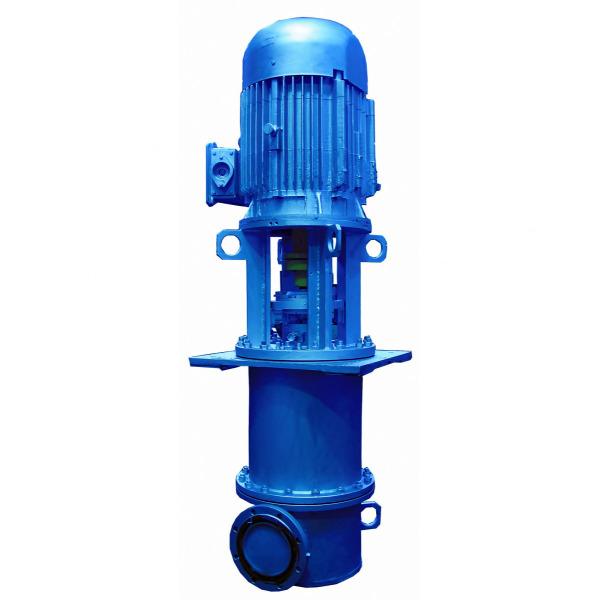

Насос 1КсВ 200-130-1

Раздел «Насосы 1КсВ центробежные конденсатные вертикальные» включает Насос 1КсВ 200-130-1, перекачиваемая среда — вода. По таблице характеристик: подача 200 м³/ч, напор (давление) 130 м вод. ст., масса 1770 кг.

Насосы типа 1КсВ – вертикальные, двухкорпусные, секционные, с внутренним корпусом, состоящим из ротора, статорных деталей, концевых уплотнений сальникового или торцевого типа, подшипников, с приводом от электродвигателя.

Насос 1КсВ 200-130-1 в других единицах

1КсВ 200-130-1, в других единицах: напор 130 м вод. ст. = 12,7 бар = 1,27 МПа = 1275 кПа; подача 200 м³/ч = 55,6 л/с = 3333 л/мин = 4800 м³/сут.

Расчёт для Насос 1КсВ 200-130-1

Насос 1КсВ 200-130-1: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 200·130/367 ≈ 70,8 кВт без учёта КПД.

1КсВ 200-130-1: при КПД насоса 40, 50, 60, 70 % на валу потребуется 177 кВт, 142 кВт, 118 кВт, 101 кВт. Удельно: 354 кВт·ч полезной работы на 1000 м³ воды и 0,35 кВт·ч на подъём 1 м³ на 130 м.

1КсВ 200-130-1, подача 200 м³/ч: скорость потока в трубе Ду 200 — 1,77 м/с, Ду 250 — 1,13 м/с, Ду 300 — 0,786 м/с, Ду 400 — 0,442 м/с (расход делят на площадь сечения).

1КсВ 200-130-1: объём при непрерывной работе — 4800 м³ в сутки, 144000 м³ в месяц, 1752000 м³ в год; смена из 8 часов — 1600 м³. На заполнение 1 м³ уходит 0 минут, на 15 м³ — 0,07 ч, на 60 м³ — 0,3 ч.

Насос 1КсВ 200-130-1, напор 130 м делится между подъёмом и потерями трассы: подъём на 39 м — на потери 91 м; подъём на 58 м — на потери 72 м; подъём на 78 м — на потери 52 м; подъём на 98 м — на потери 32 м; подъём на 117 м — на потери 13 м.

1КсВ 200-130-1: столб воды давит на выходе так: 39 м — 3,82 бар, 58 м — 5,69 бар, 78 м — 7,65 бар, 98 м — 9,61 бар, 117 м — 11,5 бар; полный напор 130 м = 12,7 бар.

Где Насос 1КсВ 200-130-1 в разделе «Насосы 1КсВ центробежные конденсатные вертикальные»

Насос 1КсВ 200-130-1: в разделе Насосы 1КсВ центробежные конденсатные вертикальные 7 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 5-я из 7, по возрастанию напора — 4-я из 7; диапазон раздела по подаче — от 100 до 315 м³/ч, модель на отметке 47 %.

1КсВ 200-130-1: ближайшие по подаче — Насос 1КсВ 200-220-1 — 200 м³/ч; Насос 1КсВ 315-160-1 — 315 м³/ч.

Подбор: когда подходит Насос 1КсВ 200-130-1

1КсВ 200-130-1: если расчётный расход не выше 200 м³/ч, подходит эта модель; при значениях выше берут Насос 1КсВ 315-160-1 (315 м³/ч).

Насос 1КсВ 200-130-1: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 200 м³/ч и 130 м вод. ст..

Вопросы и ответы: Насос 1КсВ 200-130-1

Какой напор у модели 1КсВ 200-130-1?

1КсВ 200-130-1: 130 м вод. ст., или 12,7 бар (1275 кПа). Значение из таблицы характеристик.

Какая подача у модели 1КсВ 200-130-1?

1КсВ 200-130-1: 200 м³/ч, то есть 55,6 л/с, 3333 л/мин, за сутки при непрерывной работе — 4800 м³.

Чем 1КсВ 200-130-1 отличается от модели 1КсВ 200-220-1?

1КсВ 200-130-1: из таблиц — значение 200 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем 1КсВ 200-130-1 отличается от модели 1КсВ 315-160-1?

1КсВ 200-130-1: из таблиц — 200 м³/ч против 315 м³/ч.

Для какой среды 1КсВ 200-130-1?

1КсВ 200-130-1: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос 1КсВ 200-130-1 укажите количество и город.
