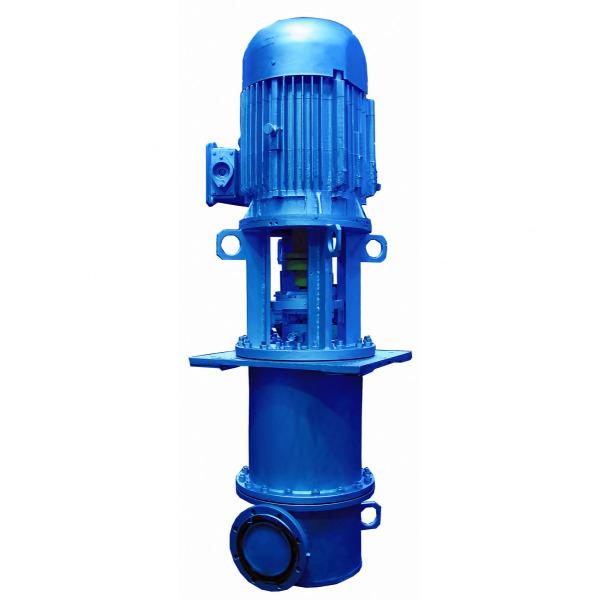

Насос 1КсВ 315-160-1

Модель Насос 1КсВ 315-160-1 входит в раздел «Насосы 1КсВ центробежные конденсатные вертикальные», перекачиваемая среда — вода. Основные параметры: подача 315 м³/ч, напор (давление) 160 м вод. ст., масса 3150 кг.

Насосы типа 1КсВ – вертикальные, двухкорпусные, секционные, с внутренним корпусом, состоящим из ротора, статорных деталей, концевых уплотнений сальникового или торцевого типа, подшипников, с приводом от электродвигателя.

Насос 1КсВ 315-160-1 в других единицах

Насос 1КсВ 315-160-1: подача 315 м³/ч = 87,5 л/с = 5250 л/мин = 7560 м³/сут; напор 160 м вод. ст. = 15,7 бар = 1,57 МПа = 1569 кПа.

Расчёт для Насос 1КсВ 315-160-1

Насос 1КсВ 315-160-1: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 315·160/367 ≈ 137 кВт без учёта КПД.

1КсВ 315-160-1: при КПД насоса 40, 50, 60, 70 % на валу потребуется 343 кВт, 275 кВт, 229 кВт, 196 кВт. Удельно: 436 кВт·ч полезной работы на 1000 м³ воды и 0,44 кВт·ч на подъём 1 м³ на 160 м.

1КсВ 315-160-1, подача 315 м³/ч: скорость потока в трубе Ду 200 — 2,79 м/с, Ду 250 — 1,78 м/с, Ду 300 — 1,24 м/с, Ду 400 — 0,696 м/с (расход делят на площадь сечения).

1КсВ 315-160-1: объём при непрерывной работе — 7560 м³ в сутки, 226800 м³ в месяц, 2759400 м³ в год; смена из 8 часов — 2520 м³. На заполнение 1 м³ уходит 0 минут, на 15 м³ — 0,05 ч, на 60 м³ — 0,2 ч.

Насос 1КсВ 315-160-1, напор 160 м делится между подъёмом и потерями трассы: подъём на 48 м — на потери 112 м; подъём на 72 м — на потери 88 м; подъём на 96 м — на потери 64 м; подъём на 120 м — на потери 40 м; подъём на 144 м — на потери 16 м.

1КсВ 315-160-1: столб воды давит на выходе так: 48 м — 4,71 бар, 72 м — 7,06 бар, 96 м — 9,41 бар, 120 м — 11,8 бар, 144 м — 14,1 бар; полный напор 160 м = 15,7 бар.

Где Насос 1КсВ 315-160-1 в разделе «Насосы 1КсВ центробежные конденсатные вертикальные»

Насос 1КсВ 315-160-1: в разделе Насосы 1КсВ центробежные конденсатные вертикальные 7 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 6-я из 7, по возрастанию напора — 6-я из 7; диапазон раздела по подаче — от 100 до 315 м³/ч, модель на отметке 100 %.

1КсВ 315-160-1: ближайшие по подаче — Насос 1КсВ 200-130-1 — 200 м³/ч; Насос 1КсВ 315-80-1 — 315 м³/ч.

Подбор: когда подходит Насос 1КсВ 315-160-1

1КсВ 315-160-1 — верхняя по подаче модель раздела (315 м³/ч); при больших значениях нужен другой раздел каталога.

Насос 1КсВ 315-160-1: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 315 м³/ч и 160 м вод. ст..

Вопросы и ответы: Насос 1КсВ 315-160-1

Какой напор у модели 1КсВ 315-160-1?

1КсВ 315-160-1: 160 м вод. ст., или 15,7 бар (1569 кПа). Значение из таблицы характеристик.

Какая подача у модели 1КсВ 315-160-1?

1КсВ 315-160-1: 315 м³/ч, то есть 87,5 л/с, 5250 л/мин, за сутки при непрерывной работе — 7560 м³.

Чем 1КсВ 315-160-1 отличается от модели 1КсВ 200-130-1?

1КсВ 315-160-1: из таблиц — 315 м³/ч против 200 м³/ч.

Чем 1КсВ 315-160-1 отличается от модели 1КсВ 315-80-1?

1КсВ 315-160-1: из таблиц — значение 315 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды 1КсВ 315-160-1?

1КсВ 315-160-1: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос 1КсВ 315-160-1, назовите обозначение, количество и город получателя.
