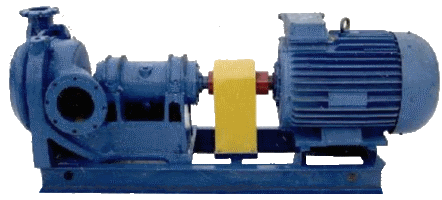

Насос ПБ 63/22,5 б/д

Насос ПБ 63/22,5 б/д
229 100 ₽
Оставить заявку +7 (343) 361-85-99 info@99-t.ru

Технические характеристики

ТипНасосы
Рабочая средаСточные воды
Напор / давление22,5 м вод. ст.
Подача63 м³/ч
ТипНасосы
Рабочая средаСточные воды
Напор / давление22,5 м вод. ст.
Подача63 м³/ч

Насос ПБ 63/22,5 б/д — подача 63 м³/ч, напор 22,5 м вод. ст.; перекачиваемая среда — сточные воды.

Позиция ПБ 63/22,5 б/д — насосная часть пескового насоса ПБ без электродвигателя. Это консольный горизонтальный одноступенчатый насос из износостойкого чугуна с боковым подводом, колесом одностороннего входа и сальником со стороны всасывания.

Буквы ПБ — песковый насос с боковым входом; число 63 — подача, м³/ч, число 22,5 — напор, м. По таблице вход — 100, выход — 65. Он перекачивает гидросмеси — песчаные, гравийные и другие — с pH от 6 до 8, температурой до 60 °С, плотностью до 1300 кг/м³ и объёмной концентрацией до 25%. Полная таблица характеристик приведена ниже.

Насос ПБ 63/22,5 б/д в других единицах

Насос ПБ 63/22,5 б/д: подача 63 м³/ч = 17,5 л/с = 1050 л/мин = 1512 м³/сут; напор 22,5 м вод. ст. = 2,21 бар = 0,221 МПа = 221 кПа.

Расчёт для Насос ПБ 63/22,5 б/д

Насос ПБ 63/22,5 б/д: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 63 м³/ч, H = 22,5 м; при ρ = 700 кг/м³ — 2,7 кВт, 850 кг/м³ — 3,28 кВт, 1000 кг/м³ — 3,86 кВт, 1100 кг/м³ — 4,25 кВт (без учёта КПД).

ПБ 63/22,5 б/д: напор 22,5 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 1,54 бар, при ρ = 850 кг/м³ — 1,88 бар, при ρ = 1000 кг/м³ — 2,21 бар, при ρ = 1100 кг/м³ — 2,43 бар; значение для вашей жидкости считают по её плотности.

ПБ 63/22,5 б/д, подача 63 м³/ч: скорость потока в трубе Ду 100 — 2,23 м/с, Ду 125 — 1,43 м/с, Ду 150 — 0,99 м/с, Ду 200 — 0,557 м/с (расход делят на площадь сечения).

ПБ 63/22,5 б/д: объём при непрерывной работе — 1512 м³ в сутки, 45360 м³ в месяц, 551880 м³ в год; смена из 8 часов — 504 м³. Бак 5 м³ — 5 минут, резервуар 20 м³ — 0,32 ч, 100 м³ — 1,6 ч.

Насос ПБ 63/22,5 б/д, напор 22,5 м делится между подъёмом и потерями трассы: подъём на 7 м — на потери 15,5 м; подъём на 10 м — на потери 12,5 м; подъём на 14 м — на потери 8,5 м; подъём на 17 м — на потери 5,5 м; подъём на 20 м — на потери 2,5 м.

Где Насос ПБ 63/22,5 б/д в разделе «Насосы ПБ шламовые»

Насос ПБ 63/22,5 б/д: в разделе Насосы ПБ шламовые 20 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 3-я из 20, по возрастанию напора — 7-я из 20; диапазон раздела по подаче — от 40 до 315 м³/ч, модель на отметке 8 %.

ПБ 63/22,5 б/д: ближайшие по подаче — Насос ПБ 40/16 — 40 м³/ч; Насос ПБ 63/22,5 — 63 м³/ч.

Подбор: когда подходит Насос ПБ 63/22,5 б/д

ПБ 63/22,5 б/д: если расчётный расход не выше 63 м³/ч, подходит эта модель; при значениях выше берут Насос ПБ 100/31,5 б/д (100 м³/ч).

Насос ПБ 63/22,5 б/д: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 63 м³/ч и 22,5 м вод. ст..

Вопросы и ответы: Насос ПБ 63/22,5 б/д

Какой напор у модели ПБ 63/22,5 б/д?

ПБ 63/22,5 б/д: 22,5 м вод. ст., или 2,21 бар (221 кПа). Значение из таблицы характеристик.

Какая подача у модели ПБ 63/22,5 б/д?

ПБ 63/22,5 б/д: 63 м³/ч, то есть 17,5 л/с, 1050 л/мин, за сутки при непрерывной работе — 1512 м³.

Чем ПБ 63/22,5 б/д отличается от модели ПБ 40/16?

ПБ 63/22,5 б/д: из таблиц — 63 м³/ч против 40 м³/ч.

Чем ПБ 63/22,5 б/д отличается от модели ПБ 63/22,5?

ПБ 63/22,5 б/д: из таблиц — значение 63 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ПБ 63/22,5 б/д?

ПБ 63/22,5 б/д: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ПБ 63/22,5 б/д, назовите обозначение, количество и город получателя.

ПодачаНапорМасса,
кг
ВходВыход
63 м3/час22,5 м.в.ст 10065
