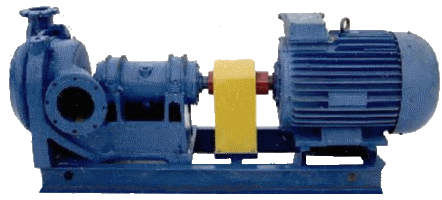

Насос ПБ 100/16 б/д

Насос ПБ 100/16 б/д — подача 100 м³/ч, напор 16 м вод. ст.; перекачиваемая среда — сточные воды.

Насос ПБ 100/16 рассчитан на подачу 100 м³/ч при напоре 16 м и поставляется без двигателя. Конструкция — консольная горизонтальная одноступенчатая: рабочее колесо одностороннего входа, боковой подвод, сальник со стороны всасывания, материал — износостойкий чугун.

В обозначении ПБ означает «песковый с боковым входом», 100 — подача в м³/ч, 16 — напор в метрах; в таблице стоят те же значения. Входной патрубок — 100, выходной — 80. Назначение — перекачивание гидросмесей (песчаных, гравийных и т. д.) с водородным показателем от 6 до 8, плотностью до 1300 кг/м³, концентрацией до 25% по объёму и температурой до 60 °С.

Насос ПБ 100/16 б/д в других единицах

Пересчёт Насос ПБ 100/16 б/д: подача 100 м³/ч = 27,8 л/с = 1667 л/мин = 2400 м³/сут; напор 16 м вод. ст. = 1,57 бар = 0,157 МПа = 157 кПа.

Расчёт для Насос ПБ 100/16 б/д

Насос ПБ 100/16 б/д: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 100 м³/ч, H = 16 м; при ρ = 750 кг/м³ — 3,27 кВт, 900 кг/м³ — 3,92 кВт, 1100 кг/м³ — 4,79 кВт, 1300 кг/м³ — 5,67 кВт (без учёта КПД).

ПБ 100/16 б/д: напор 16 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 1,1 бар, при ρ = 850 кг/м³ — 1,33 бар, при ρ = 1000 кг/м³ — 1,57 бар, при ρ = 1100 кг/м³ — 1,73 бар; значение для вашей жидкости считают по её плотности.

ПБ 100/16 б/д, подача 100 м³/ч: скорость потока в трубе Ду 150 — 1,57 м/с, Ду 200 — 0,884 м/с, Ду 250 — 0,566 м/с, Ду 300 — 0,393 м/с (расход делят на площадь сечения).

ПБ 100/16 б/д: объём при непрерывной работе — 2400 м³ в сутки, 72000 м³ в месяц, 876000 м³ в год; смена из 8 часов — 800 м³. Ёмкость 2 м³ заполняется за 1 минуту, 10 м³ — за 6 минут, 50 м³ — за 0,5 ч.

Насос ПБ 100/16 б/д, напор 16 м делится между подъёмом и потерями трассы: подъём на 5 м — на потери 11 м; подъём на 7 м — на потери 9 м; подъём на 10 м — на потери 6 м; подъём на 12 м — на потери 4 м; подъём на 14 м — на потери 2 м.

Где Насос ПБ 100/16 б/д в разделе «Насосы ПБ шламовые»

Насос ПБ 100/16 б/д: в разделе Насосы ПБ шламовые 20 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 7-я из 20, по возрастанию напора — 1-я из 20; диапазон раздела по подаче — от 40 до 315 м³/ч, модель на отметке 22 %.

ПБ 100/16 б/д: ближайшие по подаче — Насос ПБ 100/31,5 — 100 м³/ч; Насос ПБ 100/16 — 100 м³/ч.

Подбор: когда подходит Насос ПБ 100/16 б/д

ПБ 100/16 б/д: если расчётный расход не выше 100 м³/ч, подходит эта модель; при значениях выше берут Насос ПБ 160/40 б/д (160 м³/ч).

Насос ПБ 100/16 б/д: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 100 м³/ч и 16 м вод. ст..

Вопросы и ответы: Насос ПБ 100/16 б/д

Какой напор у модели ПБ 100/16 б/д?

ПБ 100/16 б/д: 16 м вод. ст., или 1,57 бар (157 кПа). Значение из таблицы характеристик.

Какая подача у модели ПБ 100/16 б/д?

ПБ 100/16 б/д: 100 м³/ч, то есть 27,8 л/с, 1667 л/мин, за сутки при непрерывной работе — 2400 м³.

Чем ПБ 100/16 б/д отличается от модели ПБ 100/31,5?

ПБ 100/16 б/д: из таблиц — значение 100 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ПБ 100/16 б/д отличается от модели ПБ 100/16?

ПБ 100/16 б/д: из таблиц — значение 100 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ПБ 100/16 б/д?

ПБ 100/16 б/д: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Для заказа Насос ПБ 100/16 б/д сообщите количество и город получателя.
