Насос НДР 160/40

Насос НДР 160/40 в других единицах

Для НДР 160/40 — подача 160 л/ч = 0,0444 л/с = 2,67 л/мин = 3,8 м³/сут; давление 40 кгс/см² = 39,2 бар = 3,92 МПа = 3923 кПа.

НДР 160/40: по обозначению модели: подача 160 л/ч, давление 40 кгс/см².

Расчёт для Насос НДР 160/40

НДР 160/40, подача 0,16 м³/ч: скорость потока в трубе Ду 6 — 1,57 м/с, Ду 8 — 0,884 м/с, Ду 10 — 0,566 м/с, Ду 15 — 0,252 м/с (расход делят на площадь сечения).

НДР 160/40: за 8 часов — 1,28 м³, за сутки — 3,84 м³, за 30 суток — 115 м³, за год непрерывной работы — 1402 м³. Канистра 20 л — 8 минут, бочка 200 л — 1,2 ч, ёмкость 1 м³ — 6,2 ч.

Насос НДР 160/40, давление 40 кгс/см² = 39,2 бар; при потерях в трубопроводе 10, 20, 30, 40 % у потребителя остаётся 35,3 бар, 31,4 бар, 27,5 бар, 23,5 бар. Мощность потока N = Q·Δp: 0,16 м³/ч · 39,2 бар / 36 ≈ 0,174 кВт без учёта КПД.

НДР 160/40: за 1000 ч работы полезная работа потока составляет 174 кВт·ч, за 4000 ч — 697 кВт·ч, за 8760 ч (год) — 1527 кВт·ч; мощность на валу при КПД 40, 50, 60, 70 % — 0,436 кВт, 0,349 кВт, 0,291 кВт, 0,249 кВт; на 1000 м³ перекачанной жидкости приходится 1090 кВт·ч полезной работы.

Где Насос НДР 160/40 в разделе «Насосы НДР 40/12 — НДР 400/10»

Насос НДР 160/40: в разделе Насосы НДР 40/12 — НДР 400/10 22 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 17-я из 22, по возрастанию давления — 16-я из 22; диапазон раздела по подаче — от 40 л/ч до 400 л/ч, модель на отметке 33 %.

НДР 160/40: ближайшие по подаче — Насос НДР 160/25 — 160 л/ч; Насос НДР 250/8 — 250 л/ч.

Подбор: когда подходит Насос НДР 160/40

НДР 160/40: если расчётный расход не выше 160 л/ч, подходит эта модель; при значениях выше берут Насос НДР 250/8 (250 л/ч).

Насос НДР 160/40: модель выбирают по двум числам — подаче и давлению (с учётом потерь в трубопроводе); здесь это 160 л/ч и 40 кгс/см².

Вопросы и ответы: Насос НДР 160/40

Какое давление у модели НДР 160/40?

НДР 160/40: 40 кгс/см², или 39,2 бар (3923 кПа). Значение из таблицы характеристик.

Какая подача у модели НДР 160/40?

НДР 160/40: 160 л/ч, то есть 0,0444 л/с, 2,67 л/мин, за сутки при непрерывной работе — 3,84 м³.

Чем НДР 160/40 отличается от модели НДР 160/25?

НДР 160/40: из таблиц — значение 160 л/ч у обеих моделей одинаково, различается исполнение в названии.

Чем НДР 160/40 отличается от модели НДР 250/8?

НДР 160/40: из таблиц — 160 л/ч против 250 л/ч.

Чтобы заказать Насос НДР 160/40, назовите обозначение, количество и город получателя.

Насос НДР 160/40

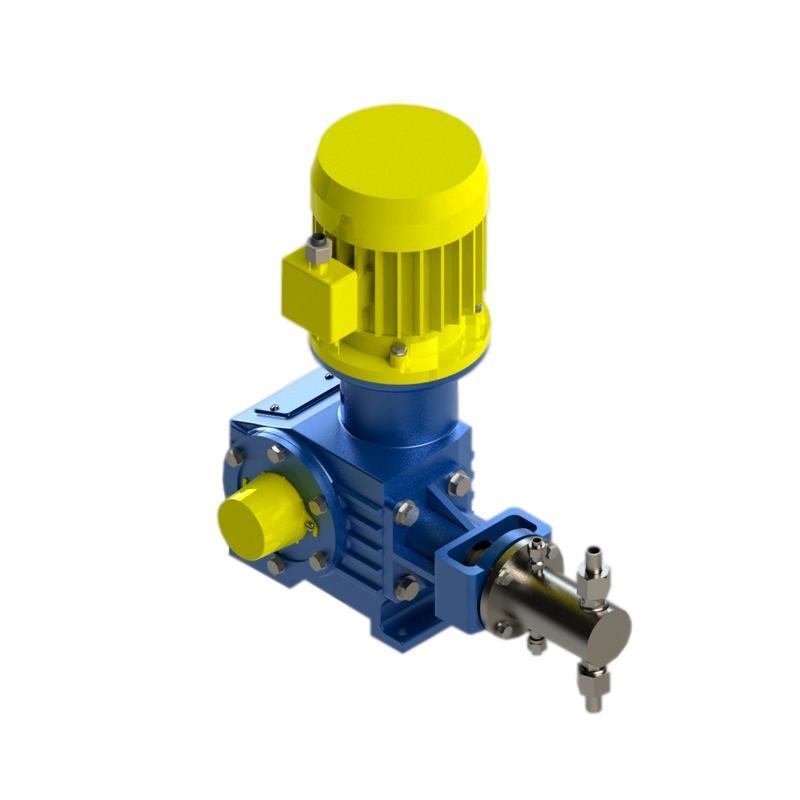

Насос НДР 160/40 из раздела дозировочных плунжерных насосов: насос дозировочный регулируемый. Насосы и агрегаты типа НД и НДР (насос дозировочный регулируемый) — одноплунжерные, подачу в них регулируют вручную. Кинематическая вязкость дозируемой жидкости — от 35 до 800 сСт, максимальная плотность — до 2000 кг/м3. Насосы НДР используют также как насосы высокого давления, насосы маленькой подачи и химические насосы.

Насос рассчитан на подачу 160 л/час при предельном давлении 40 атмосфер. В полном обозначении агрегата буква К означает проточную часть из нержавеющей стали 12Х18Н10Т, цифры 1, 2 и 4 — шевронные манжеты, сальниковую набивку и подвод затворной жидкости соответственно.
