Насос НДР 100/10

Насос НДР 100/10 в других единицах

Для НДР 100/10 — подача 100 л/ч = 0,0278 л/с = 1,67 л/мин = 2,4 м³/сут; давление 10 кгс/см² = 9,81 бар = 0,981 МПа = 981 кПа.

НДР 100/10: по обозначению модели: подача 100 л/час, давление 10 атмосфер.

Расчёт для Насос НДР 100/10

НДР 100/10, подача 0,1 м³/ч: скорость потока в трубе Ду 6 — 0,982 м/с, Ду 8 — 0,553 м/с, Ду 10 — 0,354 м/с, Ду 15 — 0,157 м/с (расход делят на площадь сечения).

НДР 100/10: за 8 часов — 0,8 м³, за сутки — 2,4 м³, за 30 суток — 72 м³, за год непрерывной работы — 876 м³. На 1 л уходит 1 минуту, на 50 л — 0,5 ч, на 500 л — 5 ч.

Насос НДР 100/10, давление 10 кгс/см² = 9,81 бар; при потерях в трубопроводе 10, 20, 30, 40 % у потребителя остаётся 8,83 бар, 7,85 бар, 6,86 бар, 5,88 бар. Мощность потока N = Q·Δp: 0,1 м³/ч · 9,81 бар / 36 ≈ 0,0272 кВт без учёта КПД.

НДР 100/10: за 1000 ч работы полезная работа потока составляет 27 кВт·ч, за 4000 ч — 109 кВт·ч, за 8760 ч (год) — 239 кВт·ч; мощность на валу при КПД 40, 50, 60, 70 % — 0,0681 кВт, 0,0545 кВт, 0,0454 кВт, 0,0389 кВт; на 1000 м³ перекачанной жидкости приходится 272 кВт·ч полезной работы.

Где Насос НДР 100/10 в разделе «Насосы НДР 40/12 — НДР 400/10»

Насос НДР 100/10: в разделе Насосы НДР 40/12 — НДР 400/10 22 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 11-я из 22, по возрастанию давления — 4-я из 22; диапазон раздела по подаче — от 40 л/ч до 400 л/ч, модель на отметке 17 %.

НДР 100/10: рядом по подаче в разделе — Насос НДР 63/100 — 63 л/ч; Насос НДР 100/20 — 100 л/ч.

Подбор: когда подходит Насос НДР 100/10

НДР 100/10: если расчётный расход не выше 100 л/ч, подходит эта модель; при значениях выше берут Насос НДР 160/12 (160 л/ч).

Насос НДР 100/10: модель выбирают по двум числам — подаче и давлению (с учётом потерь в трубопроводе); здесь это 100 л/ч и 10 кгс/см².

Вопросы и ответы: Насос НДР 100/10

Какое давление у модели НДР 100/10?

НДР 100/10: 10 кгс/см², или 9,81 бар (981 кПа). Значение из таблицы характеристик.

Какая подача у модели НДР 100/10?

НДР 100/10: 100 л/ч, то есть 0,0278 л/с, 1,67 л/мин, за сутки при непрерывной работе — 2,4 м³.

Чем НДР 100/10 отличается от модели НДР 63/100?

НДР 100/10: из таблиц — 100 л/ч против 63 л/ч.

Чем НДР 100/10 отличается от модели НДР 100/20?

НДР 100/10: из таблиц — значение 100 л/ч у обеих моделей одинаково, различается исполнение в названии.

Чтобы заказать Насос НДР 100/10, назовите обозначение, количество и город получателя.

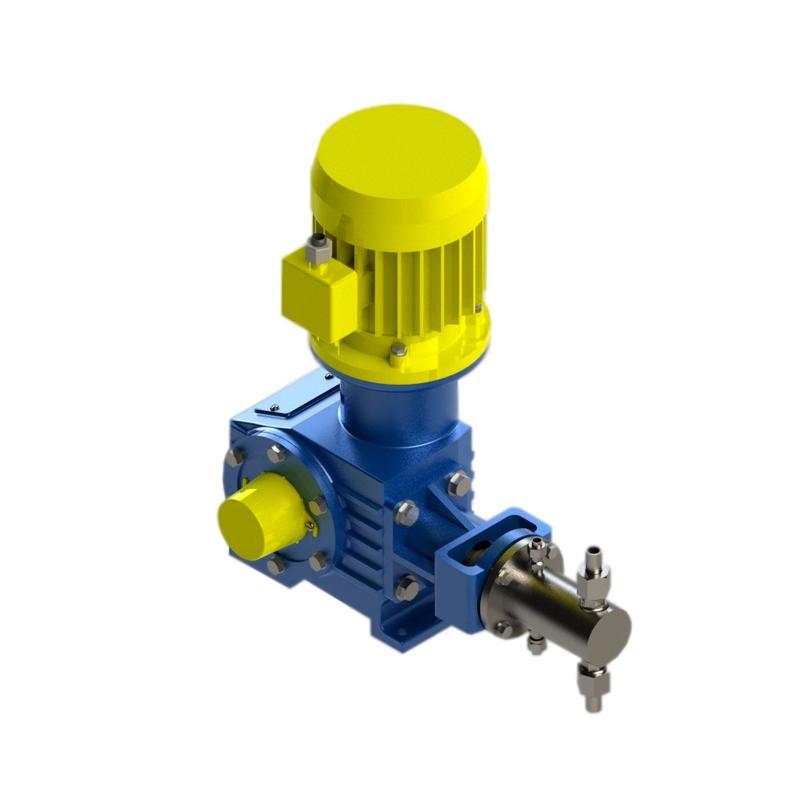

Насос НДР 100/10

Насос НДР 100/10 — дозировочный насос с регулируемой подачей, одноплунжерный. Подачу можно менять как на ходу, так и во время остановки насоса. Кинематическая вязкость дозируемой жидкости — от 35 до 800 сСт, максимальная плотность — до 2000 кг/м3. Температура жидкости — от -45°С до +150°С.

Параметры из обозначения: подача 100 л/час, предельное давление 10 атмосфер. Полное обозначение агрегата уточняет материал проточной части (К — нержавеющая сталь 12Х18Н10Т), уплотнения (1 — шевронные манжеты, 2 — сальниковая набивка) и подвод затворной жидкости (4).
