Насос К 100-65-315 с 75 кВт

Насос К 100-65-315 с 75 кВт — подача 100 м³/ч, напор 125 м; перекачиваемая среда — вода.

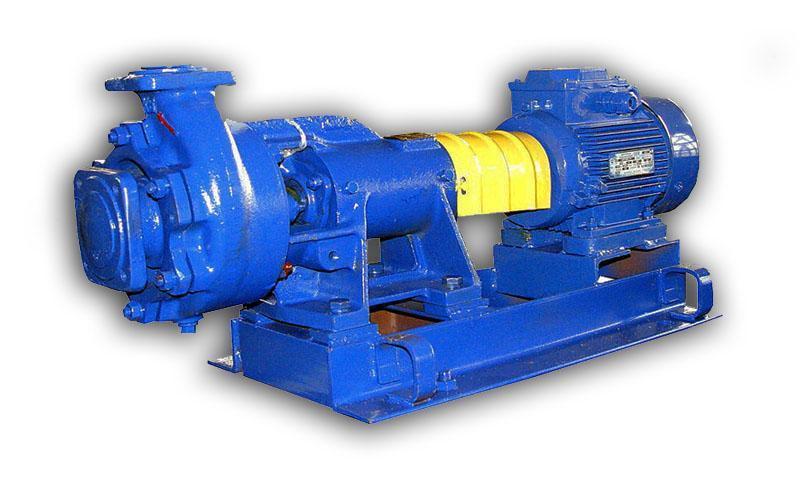

К 100-65-315 с 75 кВт — горизонтальный консольный центробежный насос типа К в сборе с электродвигателем 75 кВт. Подходит для пресной воды и невзрывоопасных нейтральных жидкостей с вязкостью до 36 сСт и pH от 6 до 9. Такие насосы ставят на насосных станциях водоснабжения и в топливораздаточных системах автозаправочных станций.

Цифры марки — диаметры в миллиметрах: 100 — входной патрубок, 65 — выходной, 315 — рабочее колесо. Насос и электродвигатель смонтированы на общей раме, привод — через упругую муфту. В группе К 100-65 и К 100-80 встречаются колёса 160, 200, 250 и 315 мм.

Ряд «Насосы К 100-65 и К 100-80»: сравнение с моделью «Насос К 100-65-315 с 75 кВт»

Окно таблицы: 6 строк, подача 90, 100 м³/ч, напор 26–125 м, двигатели 11–75 кВт. Равную подачу при разном напоре даёт разный диаметр рабочего колеса. Жирным выделена строка Насос К 100-65-315.

Как выбрать модель серии по напору и подаче

Насос К 100-65-315 с 75 кВт: по напору 6-я из 6 моделей ряда (100 % от максимального напора 125 м), по подаче 100 % от максимальной 100 м³/ч. Сначала сравните нужную подачу с колонкой «Подача», затем проверьте напор.

При подаче около 100 м³/ч рядом по таблице 4 типоразмера, различающихся напором. Для Насос К 100-65-315 и соседних по напору: Насос К 100-65-250 (расчётный напор до 102 м, табличный 80 м); Насос К 100-65-315 (расчётный напор свыше 102 м, табличный 125 м). Границы — середины между соседними табличными значениями, это ориентир, а не требование паспорта.

Сравнение Насос К 100-65-315 с 75 кВт с ближайшими моделями

• Насос К 100-65-250: подача 100 против 100 м³/ч (+0 %), напор 80 против 125 м (-36 %), полезная мощность 21,8 против 34,1 кВт, двигатель 45 против 75 кВт
• Насос К 100-65-200: подача 100 против 100 м³/ч (+0 %), напор 50 против 125 м (-60 %), полезная мощность 13,6 против 34,1 кВт, двигатель 30 против 75 кВт
• Насос К 100-80-160: подача 100 против 100 м³/ч (+0 %), напор 32 против 125 м (-74 %), полезная мощность 8,72 против 34,1 кВт, двигатель 15 против 75 кВт

Что известно о Насос К 100-65-315 с 75 кВт

Насос К 100-65-315 с 75 кВт: подача 100 м³/ч (27,8 л/с, 1667 л/мин), напор 125 м вод. ст. (12,26 бар, 1226 кПа). Мощность двигателя по названию — 75 кВт. Полезная гидравлическая мощность по воде Q·H/367 = 100·125/367 ≈ 34,1 кВт; при двигателе 75 кВт запас по мощности двигателя относительно полезной мощности (без учёта КПД) составляет 120 %.

Расшифровка обозначения Насос К 100-65-315: 100 — диаметр входного патрубка, мм; 65 — диаметр выходного патрубка, мм; 315 — диаметр рабочего колеса, мм. Буква после третьего числа, если она есть, указывает на исполнение, например обточенное колесо; точное значение уточняется по документации.

Подключение и эксплуатация Насос К 100-65-315 с 75 кВт

Скорость потока при 100 м³/ч: Ду 100 — 3,54 м/с, Ду 125 — 2,26 м/с, Ду 150 — 1,57 м/с, Ду 200 — 0,88 м/с. Всасывающую линию берут не уже патрубка насоса и делают короткой.

Напор 125 м — это 12,26 бар (12,5 кгс/см²) на нагнетании при закрытой задвижке. На 1000 м³ воды полезная работа при подъёме на 125 м требует 341 кВт·ч, с учётом КПД 50, 60, 70 % — 681, 568, 487 кВт·ч. Двигатель 75 кВт за 4000 ч работы в год потребляет не более 300000 кВт·ч, за 8760 ч — 657000 кВт·ч.

Заказ Насос К 100-65-315 с 75 кВт

Для расчёта и заказа Насос К 100-65-315 с 75 кВт назовите обозначение, количество и город получателя.

Вопросы по Насос К 100-65-315 с 75 кВт

Чем Насос К 100-65-315 отличается от ближайшей модели ряда?

От Насос К 100-65-250 — подачей 100 против 100 м³/ч и напором 125 против 80 м. Все числа взяты из таблицы выше.

Сколько энергии нужно Насос К 100-65-315 на 1000 м³ воды?

Полезная работа при напоре 125 м — 341 кВт·ч на 1000 м³; при КПД 60 % — около 568 кВт·ч, то есть 0,568 кВт·ч на 1 м³.

Какой напор у Насос К 100-65-315 в других единицах?

125 м вод. ст. — это 12,26 бар, 1,226 МПа или 177,8 psi.

Какой двигатель указан для Насос К 100-65-315?

В названии указан двигатель 75 кВт. Насос и двигатель монтируются на общей раме; комплектность уточняется по заявке.

Тип: Консольные насосы
Производитель: Отечественные
Страна: Россия
